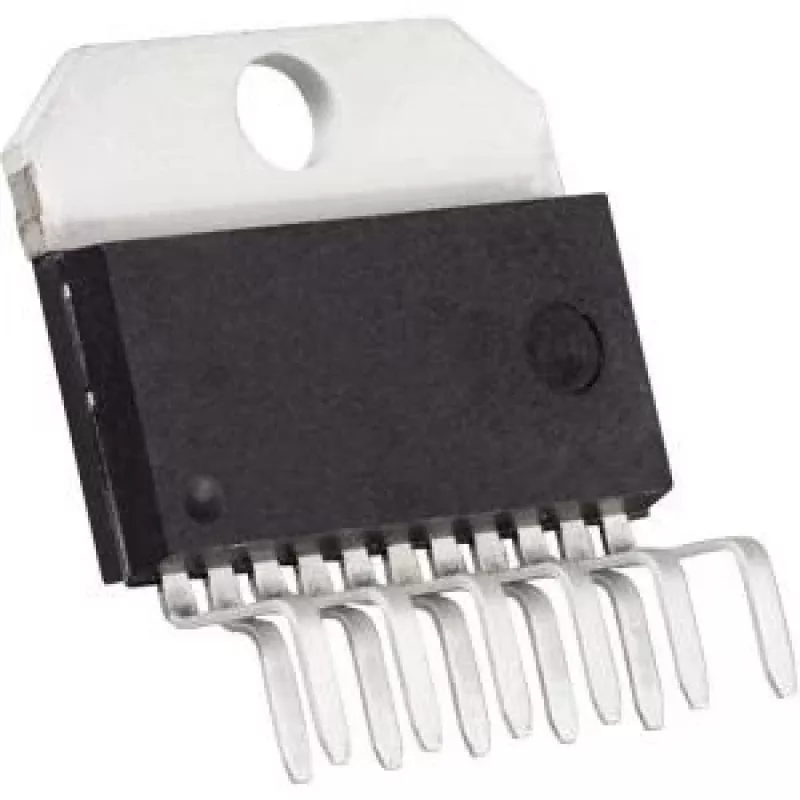

Wzmacniacz audio Texas Instruments OPA541AP, 125 W, jednokanałowy, 20.3×4.62×17.6 mm

Texas Instruments OPA541AP to jednokanałowy operacyjny wzmacniacz mocy przeznaczony do zastosowań audio o wysokiej mocy, z maksymalną mocą wyjściową 125 W. Urządzenie jest dostarczane w kompaktowej plastykowej obudowie mocy o nominalnych wymiarach 20.3 × 4.62 × 17.6 mm i zostało zaprojektowane do napędzania głośników i obciążeń wymagających ciągłego wysokiego prądu. Wzmacniacz obsługuje szyny zasilania do ±40 V i może dostarczać ciągły prąd wyjściowy do 5 A. Wewnętrzne zabezpieczenia oraz programowalna przez użytkownika funkcja ograniczenia prądu pozwalają na niezawodną pracę w wymagających środowiskach audio i przemysłowych.

Zalety

OPA541AP integruje pojedynczą topologię rezystora ograniczającego prąd, która ustawia zarówno dodatnie, jak i ujemne limity prądu, upraszczając projekt i eliminując potrzebę stosowania oddzielnych rezystorów ograniczających w hybrydowych zamiennikach wzmacniaczy. Urządzenie łączy technologię bipolarną i FET, zapewniając niezawodną wydajność stopnia wyjściowego i stabilną pracę przy dużych obciążeniach. Plastykowa obudowa mocy wyposażona jest w ramkę z miedzianymi wyprowadzeniami, co poprawia transfer ciepła w celu lepszego zarządzania termicznego, podczas gdy alternatywna, standardowa w branży hermetyczna obudowa TO-3 umożliwia izolowany montaż na radiatorze, gdy jest to wymagane.

Odpowiednie do

• Profesjonalne stopnie mocy audio i wzmacniacze jednokanałowe
• Sterowniki głośników i aktywne moduły monitorowe
• Stopnie kondycjonowania mocy w sprzęcie audio i instrumentacji
• Zamienniki hybrydowych wzmacniaczy mocy wymagających pojedynczego ustawienia limitu prądu

Kluczowe specyfikacje

• Znamionowa moc wyjściowa: 125 W (zastosowania jednokanałowe)
• Zakres napięcia zasilania: do ±40 V
• Ciągły prąd wyjściowy: do 5 A
• Wymiary obudowy: 20.3 × 4.62 × 17.6 mm (plastykowa obudowa mocy)
• Wewnętrzne, programowalne przez użytkownika ograniczenie prądu za pomocą pojedynczego zewnętrznego rezystora
• Technologia procesowa: zastrzeżona bipolarna i FET
• Cechy termiczne: ramka z miedzianymi wyprowadzeniami dla lepszego transferu ciepła; opcja TO-3 umożliwia izolowany montaż na radiatorze

Jak używać

Zainstaluj OPA541AP zgodnie ze standardowymi wytycznymi dotyczącymi rozmieszczenia PCB wzmacniacza, aby zapewnić odpowiednie odprowadzanie ciepła i zminimalizować indukcyjność pasożytniczą oraz rezystancję na ścieżkach wyjściowych. Skonfiguruj szyny zasilania do ±40 V zgodnie z wymaganiami aplikacji, przestrzegając bezwzględnych wartości maksymalnych. Ustaw żądany limit prądu, wybierając pojedynczy zewnętrzny rezystor podłączony do pinu ograniczenia prądu, który programuje jednocześnie dodatnie i ujemne limity prądu. Zapewnij odpowiednie kondensatory odsprzęgające blisko pinów zasilania i postępuj zgodnie z zaleceniami z arkusza danych dotyczącymi kompensacji wejściowej i stabilności przy obciążeniach reaktywnych głośników.

Zalecenia

Użyj radiatora lub zapewnij wystarczającą powierzchnię miedzi na PCB do odprowadzania ciepła podczas pracy w pobliżu limitów prądu i mocy urządzenia. Sprawdź zaprogramowaną wartość rezystora ograniczającego prąd na prototypie w oczekiwanych warunkach obciążenia, aby zapobiec fałszywemu wyzwalaniu lub niewystarczającej ochronie. W przypadku instalacji wymagających bezpośredniego montażu na radiatorze rozważ opcję hermetycznej obudowy TO-3, aby uniknąć dodatkowego sprzętu izolującego.
