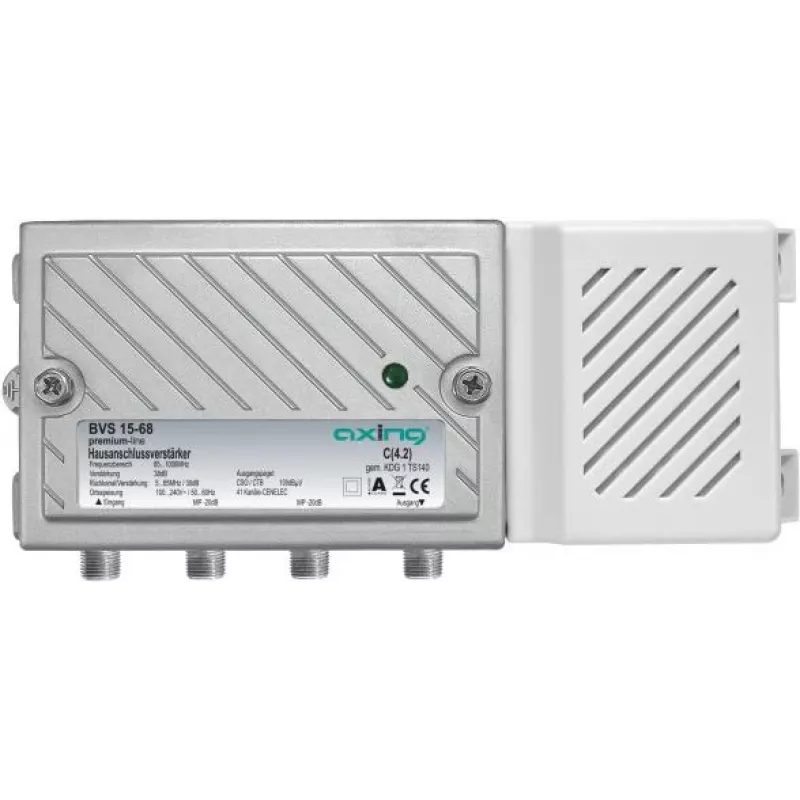

Wzmacniacz sygnału TV Axing BVS 15-68

Wzmacniacz sygnału TV Axing BVS 15-68 zapewnia regulowane tłumienie i korekcję dla toru dosyłowego i zwrotnego, co pozwala zoptymalizować jakość sygnału w systemach dystrybucyjnych. Obejmuje wtykowe tłumienie międzystopniowe i korekcję za pomocą zworek, wbudowany tor zwrotny obejmujący pasmo 5–65 MHz, złącza typu F oraz gniazda pomiarowe na wejściu i wyjściu. Wzmacniacz umieszczony jest w obudowie z odlewu aluminiowego i tworzywa sztucznego, ma wymiary 192 mm × 44 mm × 89 mm, pobiera 5,5 W i przyjmuje napięcie wejściowe AC od 100 do 240 V.

Zalety

Regulowane tłumienie i korekcja w torze dosyłowym umożliwiają precyzyjne dostrojenie w celu skompensowania strat w kablach i nierównomierności poziomów. Wtykowe tłumienie międzystopniowe i korekcja za pomocą zworek sprawiają, że konfiguracja jest elastyczna i możliwa do serwisowania bez lutowania. Zintegrowany tor zwrotny 5–65 MHz z regulowanym tłumieniem i wtykową korekcją toru zwrotnego obsługuje usługi interaktywne. Kompaktowa obudowa ze złączami F i gniazdami pomiarowymi ułatwia instalację i weryfikację sygnału.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zainstaluj wzmacniacz w linii dystrybucyjnej między wejściem antenowym a urządzeniami końcowymi, podłączając kable koncentryczne ze złączami typu F. Użyj zworek przednich lub wewnętrznych, aby ustawić wymagane tłumienie międzystopniowe i korekcję dla toru dosyłowego; wyreguluj tłumienie toru zwrotnego i zamontuj zworki do korekcji toru zwrotnego w razie potrzeby. Sprawdź poziomy sygnału za pomocą gniazd pomiarowych na wejściu i wyjściu, a następnie dostosuj tłumienie/korekcję, aby uzyskać optymalną równowagę w sieci. Przed włączeniem urządzenia upewnij się, że zasilanie sieciowe mieści się w zakresie 100–240 V.

Zalecenia

Ustawiaj tłumienie i korekcję stopniowo: zacznij od minimalnego tłumienia i zwiększaj je, aby wyeliminować przeciążenie lub nierównowagę. Po każdej zmianie używaj gniazd pomiarowych do porównywania poziomów wejściowych i wyjściowych. W instalacjach zapewniających usługi interaktywne zweryfikuj działanie toru zwrotnego w paśmie 5–65 MHz i dostosuj tłumienie zwrotne, aby uniknąć zakłóceń.
