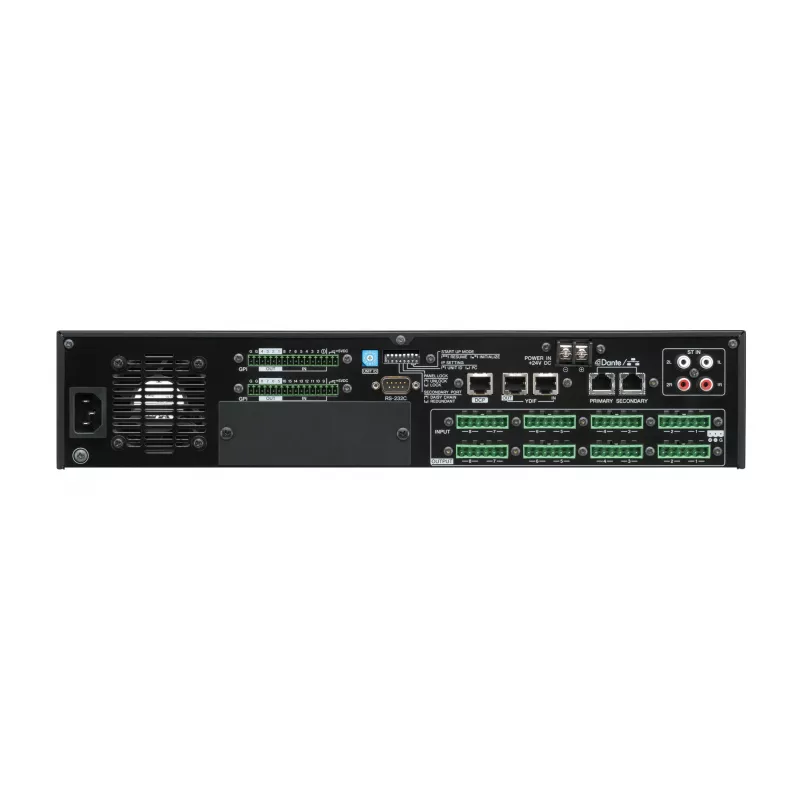

Yamaha MTX5-D procesor matrycowy

Serce Twojego Systemu Dźwiękowego
Zaprojektowane głównie do wielostrefowych instalacji komercyjnych, procesory matrycowe serii MTX są wyposażone w elastyczne funkcje przetwarzania, które są niezbędne w szerokim zakresie zastosowań, takich jak sklepy detaliczne, restauracje/bary czy sale bankietowe. Odpowiedzialne za główne funkcje przetwarzania w centrum projektu Twojego systemu, procesory MTX pozwalają na konfigurację, programowanie i zarządzanie całym rozwiązaniem dźwiękowym za pomocą intuicyjnego interfejsu dołączonego oprogramowania MTX Editor. Seria składa się z dwóch modeli o różnych możliwościach DSP i rozbudowy, co pozwala procesorom MTX sprostać wymaganiom naprawdę imponującej gamy środowisk komercyjnych.

Wszechstronna konfiguracja wejść/wyjść
Seria MTX oferuje kombinację połączeń analogowych i cyfrowych. Połączenia Dante i YDIF oznaczają, że zawsze powinno być wystarczająco dużo wejść i wyjść do skali Twojej instalacji.

Przegląd: I/O
Bliższe spojrzenie na wejścia i wyjścia procesorów MTX i MRX oraz przegląd dostępnego przetwarzania w każdym z nich.

Gniazdo karty pamięci SD do odtwarzania
Seria MTX oferuje konfigurację wejść/wyjść idealną do szerokiego zakresu zastosowań: 8 wejść mono (mikrofon/liniowe), 2 wejścia stereo (liniowe) i 16 wejść cyfrowych przez YDIF. Strona wyjściowa składa się z 8 wyjść mono o poziomie liniowym i 16 wyjść cyfrowych przez YDIF. Procesory MTX posiadają również gniazdo karty SD do odtwarzania plików MP3/WAV zapisanych na karcie pamięci SD. Funkcja harmonogramu zdarzeń pozwala odtwarzać te pliki jako muzykę, komunikaty lub dzwonki — a nawet wyzwalać urządzenia zewnętrzne za pomocą wyjścia GPI — o zaplanowanych porach, a także przywoływać ustawienia zapisane w MTX.

Łatwe zwiększanie liczby wejść i wyjść systemu.
EXi8/Exo8 to ekspandery wejść/wyjść dla serii MTX/MRX.
EXi8 konwertuje analogowy sygnał mikrofonowy/liniowy na cyfrowy i przesyła go do MTX za pomocą zastrzeżonego połączenia YDIF Yamaha. Przedwzmacniacze EXi8 mogą być zdalnie sterowane z poziomu MTX/MRX Editor.
EXo8 również łączy się z systemem przez YDIF i oferuje 8 kanałów przetworników C/A, które konwertują cyfrowe wyjście na wysokiej jakości sygnał analogowy.

Cyfrowy system sieciowy MTX
Wykorzystanie dwóch rodzajów sieci w systemach MTX może znacznie obniżyć koszty i czas instalacji. Połączenie YDIF dla krótszych połączeń systemowych i DANTE dla większych instalacji może znacznie poprawić elastyczność projektowania.

Sieć audio dla systemu MTX
Procesory MTX oferują nowo opracowany cyfrowy format transmisji YDIF; unikalną zastrzeżoną technologię Yamaha, która dostarcza 16-kanałową transmisję audio i zegara słowa za pośrednictwem standardowego kabla Ethernet CAT5. YDIF może być używany do kaskadowania wielu jednostek serii MTX lub do przesyłania sygnału audio do wzmacniaczy mocy serii XMV przy bardzo prostym okablowaniu do 30 metrów.

Tryb dystrybucji
Maks. 16 kanałów audio może być przesyłanych z urządzenia nadrzędnego do urządzenia podrzędnego
Tryb kaskadowy
Może być używany jako 8-kanałowe magistrale kaskadowe specjalnie dla MTX. Komunikacja może odbywać się między wieloma jednostkami MTX.

Dante dla MTX (tylko MTX5-D, XMV-D)
MTX5-D jest wyposażony w dwa porty Dante, które umożliwiają przesyłanie 16 kanałów wejść i wyjść @44,1 kHz/48 kHz w sieci redundantnej. Zarówno proste, jak i większe, zaawansowane systemy sieciowe Dante mogą być tworzone przy użyciu MTX5-D i wzmacniaczy XMV-D z obsługą Dante.

Protokół sieci audio Dante firmy Audinate został przyjęty nie tylko w procesorach i wzmacniaczach mocy, ale także w wielu innych typach cyfrowego sprzętu audio, takich jak cyfrowe konsole mikserskie Yamaha. W wersji 3.2 i nowszych obsługuje sterowanie HA racka I/O "serii Rio" i "Tio 1608-D". Czyni to go idealnym szkieletem dla większych sieciowych systemów audio, szczególnie że połączenia nie są ograniczone do maksymalnie 30 m jak w przypadku YDIF, ale mogą przesyłać dźwięk do 100 m po kablu CAT5e.

Cyfrowa sieć Dante obsługuje wszystkie dane audio i sterujące, ułatwiając zmiany i rozbudowę systemu. Nowe urządzenia można dodawać do sieci za pomocą jednego kabla CAT5e i szybko konfigurować za pomocą MTX-MRX Editor. Sieć Dante zapewnia doskonałą elastyczność systemu, a także dużą pojemność do przyszłej rozbudowy.

Sieć Daisy Chain
Podczas budowy prostego systemu z małą liczbą urządzeń zaleca się użycie Daisy Chain. Ponieważ Dante może przesyłać zarówno sygnały sterujące, jak i audio jednym kablem, do trybu Daisy Chain nie są wymagane przełączniki sieciowe.

Sieć gwiaździsta
W sieci gwiaździstej każde urządzenie jest podłączone do centralnego koncentratora. Użycie kompatybilnego przełącznika sieciowego GbE umożliwia skonfigurowanie szerokopasmowej, wielkoskalowej sieci.

Sieć redundantna
Jeśli potrzebna jest większa odporność na nieoczekiwane problemy sieciowe, zaleca się użycie sieci redundantnej.

Obsługa AES67, Dante Device Lock (MTX5-D)
Model procesora sygnałowego MTX5-D z obsługą Dante obsługuje teraz standard połączeń sieci audio AES67. Umożliwia to połączenie za pośrednictwem AES67 z sieciami audio takimi jak Ravenna, Q-LAN lub Livewire, zwiększając rozszerzalność systemu.

Obsługiwana jest również blokada urządzenia Dante, która uniemożliwia osobom trzecim modyfikowanie ustawień Dante. Może to zwiększyć bezpieczeństwo systemu w środowiskach takich jak sale koncertowe, gdzie oczekuje się, że zewnętrzny operator będzie obsługiwał system lub wnosił sprzęt.

Inteligentny, elastyczny system przywoławczy dla dużych przestrzeni komercyjnych
Stacja przywoławcza PGM1 i ekspander przywoławczy PGX1 są zaprojektowane do współpracy specjalnie z MRX7-D lub MTX5-D. Działają z wykorzystaniem PoE i łączą się z siecią za pośrednictwem Dante. Każdy PGM1 można rozszerzyć o maksymalnie dwie jednostki PGX1, a do jednego systemu można podłączyć maksymalnie 4 jednostki PGM1.

PGM1/PGX1 Yamaha to stacje przywoławcze, które mogą być używane z MTX5-D lub MRX7-D. Mogą być podłączone do sieci za pomocą sieci Dante i za pomocą Power Ethernet lub PoE.

Przykład systemu
Pokój A i Pokój B w przykładowym systemie są zwykle używane niezależnie do spotkań, przyjęć lub innych wydarzeń i dlatego są wyposażone w systemy audio, które mogą być obsługiwane osobno. Yamaha MTX3 to wygodny procesor matrycowy, który może przyjmować sygnały z wielu źródeł audio i mikrofonów i kierować ten dźwięk do określonych systemów głośnikowych. EXi8 jest przydatny, gdy chcesz zwiększyć liczbę dostępnych wejść mikrofonowych, na przykład. Panele sterowania DCP4V4S zainstalowane w każdym pomieszczeniu można skonfigurować tak, aby umożliwić pilotów poziomem mikrofonu i włączanie/wyłączanie.

Gdy przegroda zostanie usunięta, a pomieszczenia połączone, aby utworzyć jedną większą przestrzeń, odpowiedni zestaw wcześniej zaprogramowany za pomocą oprogramowania MTX-MRX Editor można przywołać za pomocą jednego przycisku, natychmiast ustawiając system do centralnego sterowania.

Prosta prezentacja z użyciem Dugan Auto Mixer.
Korzystanie z czterech kanałów Dugan w MTX3 i FBS umożliwia stworzenie prostego systemu prezentacyjnego, który nie wymaga operatora.

Gdy używany jest automikser Dugan, wzmocnienie wejściowe używanych mikrofonów jest automatycznie zwiększane, a wzmocnienie nieużywanych mikrofonów jest zmniejszane w celu redukcji szumów otoczenia. Zwiększa to klarowność dźwięku. Nie jest wymagana specjalistyczna wiedza techniczna ani umiejętności — wzmocnienie mikrofonów jest regulowane automatycznie.
