Zacisk kablowy DeLOCK 66440

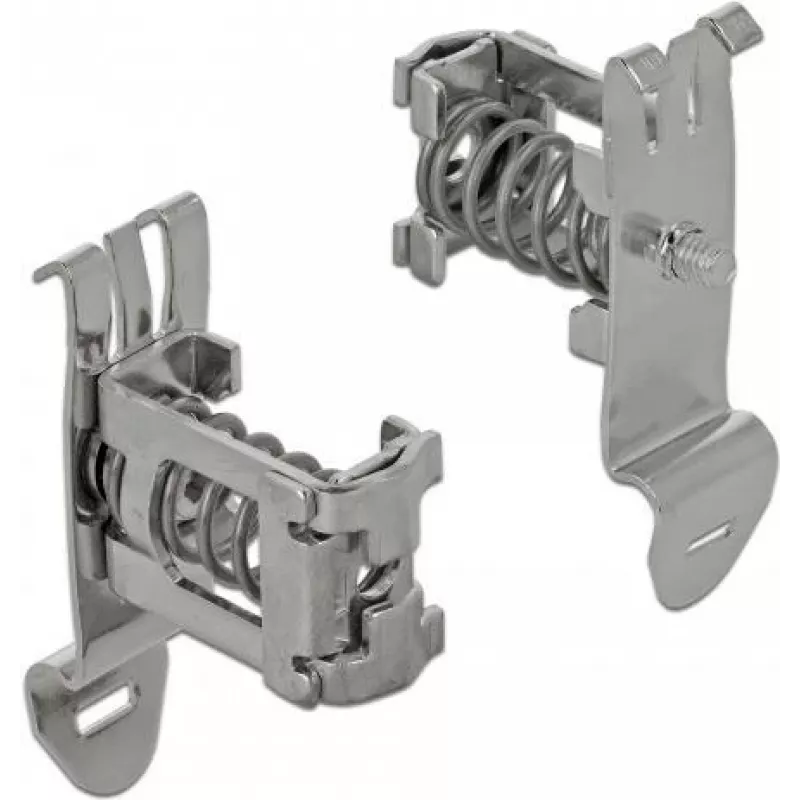

Zacisk kablowy DeLOCK 66440 to metalowa obejma ekranująca przeznaczona do mocowania kabla o średnicy 3–8 mm na szynie DIN 35 mm. Wykonana z metalu, obejma pełni również funkcję ekranu EMC, odprowadzając i rozpraszając niepożądane zakłócenia elektryczne lub elektromagnetyczne z szyny DIN. Jej kompaktowe wymiary (szerokość 18 mm, głębokość 26 mm, wysokość 14 mm) zapewniają bezpieczne i trwałe rozwiązanie montażowe do prowadzenia kabli i odciążenia naprężeń.

Zalety

Metalowa konstrukcja zapewnia wytrzymałość mechaniczną i trwałość, umożliwiając jednocześnie ekranowanie kompatybilności elektromagnetycznej (EMC). Obejma obsługuje kable o średnicach od 3 do 8 mm i może być szybko montowana na standardowej szynie DIN 35 mm. Może być dodatkowo przymocowana śrubą za pomocą klucza imbusowego HX3 dla pewniejszego zamocowania.

Odpowiednie do

• Mocowania pojedynczych kabli (3–8 mm) do szyn DIN 35 mm
• Zastosowań wymagających podstawowego ekranowania EMC na szynach DIN
• Prowadzenia kabli i odciążenia naprężeń w szafach sterowniczych i panelach elektrycznych

Kluczowe specyfikacje

• Marka: DELOCK
• Model / MPN: 66440
• EAN: 4043619664405
• Materiał: Metal
• Obsługiwana średnica kabla: 3–8 mm
• Kompatybilność z szyną DIN: 35 mm
• Wymiary (S×G×W): 18 × 26 × 14 mm

Sposób użycia

Aby zamocować kabel, naciśnij sekcję sprężyny obejmy za pomocą odpowiedniego narzędzia, takiego jak śrubokręt, włóż kabel do otworu obejmy i zwolnij sprężynę, aby przytrzymała kabel. Aby odłączyć kabel, ponownie naciśnij sprężynę razem z kablem i wyjmij kabel. Aby uzyskać bardziej trwałe zamocowanie, obejmę ekranującą można przymocować do szyny DIN za pomocą śruby z kluczem imbusowym HX3.

Zalecenia

Używaj obejmy wyłącznie z kablami mieszczącymi się w zakresie średnic 3–8 mm. W przypadku stosowania obejmy do ekranowania EMC zapewnij prawidłowy kontakt między obejmą a szyną DIN i zabezpiecz śrubą HX3, jeśli jest to wymagane dla lepszego przewodnictwa i stabilności mechanicznej.
