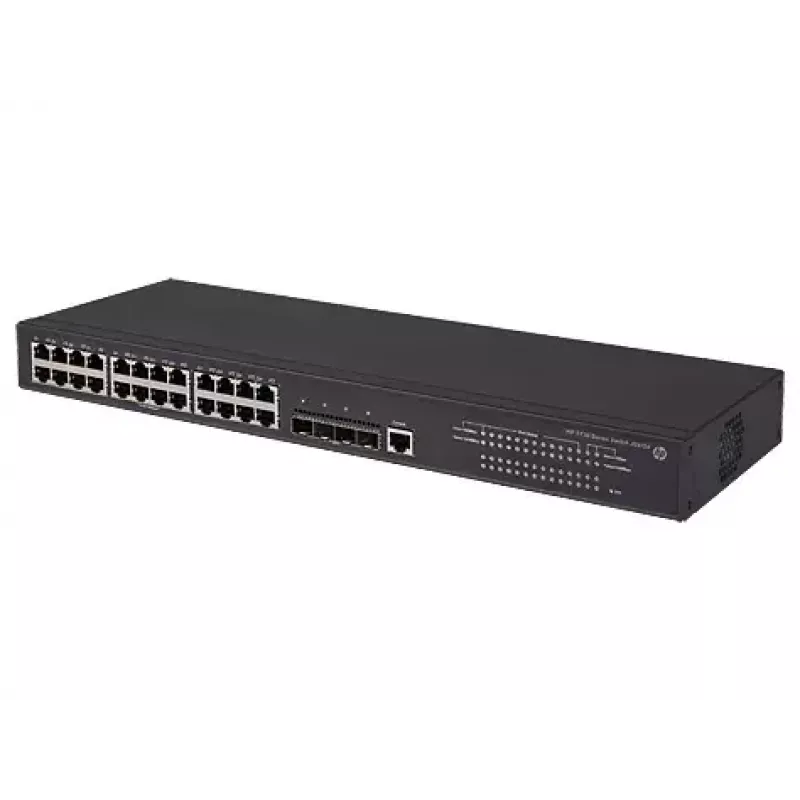

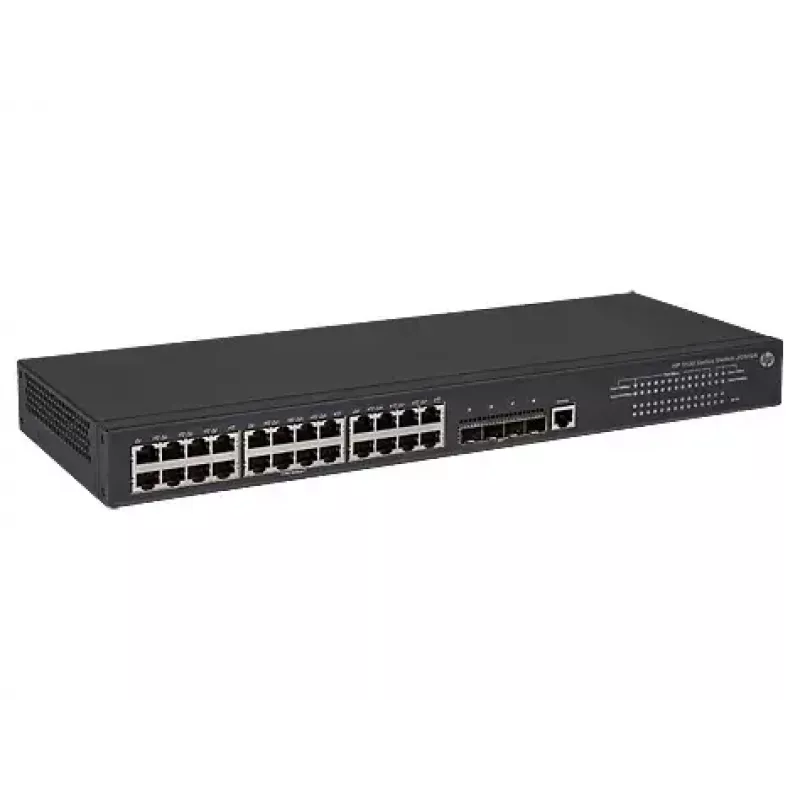

Zarządzalny przełącznik L3 HP HPE Flexsieciowy 5130 — 24x Gigabit (10/100/1000) RJ-45, 4x SFP+, 1U, 128 Gbit/s

HPE Flexsieciowy 5130 to zarządzalny przełącznik warstwy 3 do montażu w szafie rack, zaprojektowany dla dostępu i agregacji w sieciach korporacyjnych. Ten przełącznik 1U oferuje 24 porty Gigabit RJ-45 (10/100/1000) i cztery stałe łącza uplink SFP+, tablicę adresów MAC o pojemności 16 384 wpisów oraz przepustowość przełączania 128 Gbit/s. Urządzenie obsługuje standardy IEEE 802.3, przełączanie w trybie pełnego dupleksu i zawiera port konsoli RJ-45. Seria 5130 zapewnia elastyczność i skalowalność dla średnich i dużych sieci kampusowych dzięki funkcjom takim jak stackowanie IRF, statyczny routing warstwy 3, RIP, Energy Efficient Ethernet oraz wsparcie dla IPv6 i SDN z OpenFlow 1.3.

Zalety

Przełącznik łączy wysoką gęstość portów i łącza uplink 10GbE w kompaktowej obudowie 1U, umożliwiając role agregacyjne i dostępowe bez dodatkowych wymagań przestrzennych. Sprzętowa przepustowość przełączania i duża tablica MAC obsługują środowiska o wysokiej przepustowości, a zintegrowane mechanizmy QoS, listy ACL i opcje uwierzytelniania zapewniają kontrolę ruchu i bezpieczeństwo. Stackowanie IRF upraszcza zarządzanie poprzez wirtualizację wielu jednostek w jedno logiczne urządzenie, a platforma integruje się z HPE Intelligent Management Center (IMC) w celu scentralizowanego monitorowania i konfiguracji. Urządzenie zmniejsza również koszty operacyjne dzięki Energy Efficient Ethernet i nie wymaga dodatkowych licencji na oprogramowanie dla podstawowej funkcjonalności.

Zastosowanie

• Warstwa dostępowa w średnich i dużych sieciach kampusowych
• Agregacja dla aplikacji wymagających dużej przepustowości z łączami uplink 10GbE
• Środowiska wymagające zaawansowanego QoS i zarządzania ruchem
• Sieci potrzebujące statycznego routingu warstwy 3 i obsługi RIP
• Wdrożenia wykorzystujące scentralizowane zarządzanie przez HPE IMC lub stackowanie IRF

Kluczowe specyfikacje

• Porty: 24 × Gigabit RJ-45 (10/100/1000) i 4 × porty uplink SFP+
• Przepustowość przełączania: 128 Gbit/s
• Rozmiar tablicy MAC: 16 384 wpisów
• Format: 1U do montażu w szafie rack
• Obsługa warstw: przełączanie warstwy 2 i statyczny routing warstwy 3; RIP v1/v2
• QoS: QoS oparty na klasyfikatorach, kolejkowanie priorytetowe, WRR, WRED, CAR
• Bezpieczeństwo: 802.1X, uwierzytelnianie MAC, listy ACL (L2–L4), SSHv2/SSL/SNMPv3
• Stackowanie i wirtualizacja: obsługa Intelligent Resilient Fabric (IRF)
• Energia: obsługa Energy Efficient Ethernet
• Zarządzanie: port konsoli RJ-45; kompatybilny z HPE IMC; RMON i sFlow

Sposób użycia

Zainstaluj przełącznik w standardowej szafie 19-calowej, używając dołączonych uchwytów montażowych 1U, i podłącz zasilanie zgodnie z wymaganiami miejsca. Podłącz urządzenia dostępowe do 24 portów Gigabit RJ-45, a cztery łącza uplink SFP+ wykorzystaj do szybkiej agregacji lub połączeń z przełącznikami dystrybucyjnymi/rdzeniowymi. Skonfiguruj podstawowe ustawienia sieciowe przez port konsoli lub za pomocą narzędzi zarządzania; zintegruj przełącznik z HPE IMC w celu scentralizowanej konfiguracji, monitorowania i aktualizacji oprogramowania. Włącz i dostosuj QoS, listy ACL i funkcje bezpieczeństwa zgodnie z polityką sieciową, a w razie potrzeby wdróż stackowanie IRF, aby zwirtualizować wiele przełączników dla uproszczonego zarządzania i redundancji.

Zalecenia

Używaj stałych łączy uplink SFP+ dla łącz krytycznych pod względem przepustowości, a porty Gigabit RJ-45 rezerwuj dla urządzeń końcowych i punktów dostępowych. Zastosuj QoS oparty na klasyfikatorach dla ruchu głosowego i wideo oraz wdróż listy ACL i uwierzytelnianie 802.1X, aby wymusić kontrolę dostępu. W przypadku większych wdrożeń rozważ stackowanie IRF i integrację z HPE IMC w celu scentralizowania polityk, monitorowania i usprawnienia zarządzania oprogramowaniem.
