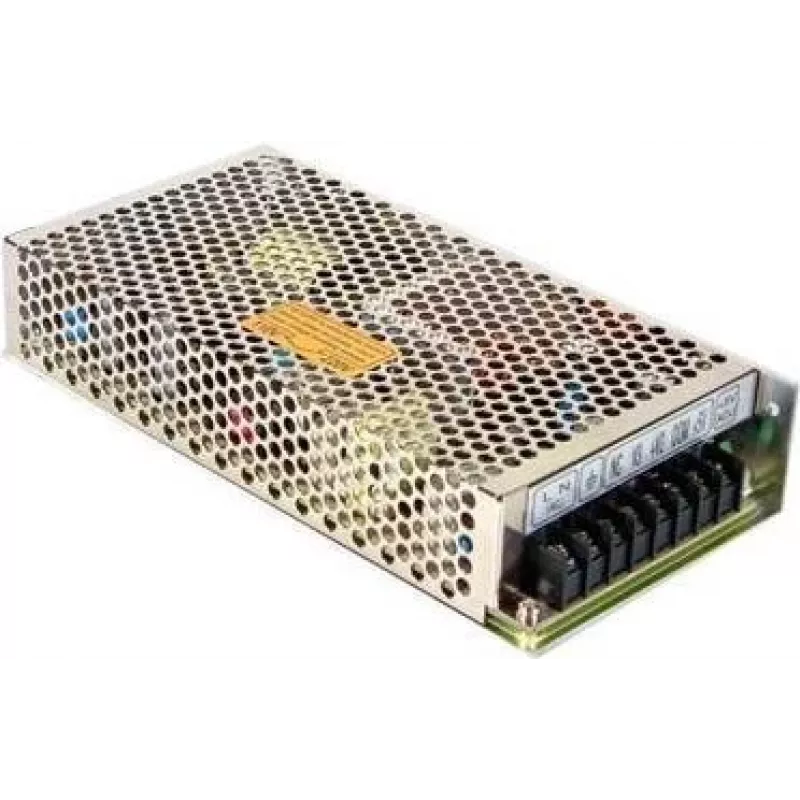

Zasilacz/inwerter MEAN WELL RID-125-1224, 125 W, wyjście 12 V, wejście 176–264 V

MEAN WELL RID-125-1224 to zamknięty zasilacz AC-DC z podwójnym wyjściem, dostarczający 12 V DC przy 7 A i 24 V DC przy 5 A z izolowanymi wyjściami. Urządzenie akceptuje szeroki zakres napięcia wejściowego AC 176–264 V i zapewnia całkowitą moc wyjściową 125 W w kompaktowej obudowie (98 × 199 × 38 mm). Konstrukcja wykorzystuje chłodzenie konwekcyjne swobodnym powietrzem i spełnia wymagania RoHS, dzięki czemu nadaje się do instalacji, w których przestrzeń i wentylacja są ograniczone.

Zalety

RID-125-1224 oferuje dwa izolowane wyjścia do jednoczesnego zasilania obciążeń 12 V i 24 V, szeroki zakres napięcia wejściowego AC (176–264 V) zapewniający elastyczną kompatybilność z siecią oraz kompaktowy format do instalacji o ograniczonej przestrzeni. Chłodzenie konwekcyjne swobodnym powietrzem eliminuje potrzebę stosowania wentylatorów, zmniejszając liczbę ruchomych części i wymagania konserwacyjne. Zgodność z RoHS zapewnia dostosowanie do norm środowiskowych.

Zastosowanie

• Zasilanie urządzeń i akcesoriów 12 V
• Zasilanie obwodów sterowniczych i czujników 24 V
• Sprzęt sterowania przemysłowego i panele automatyki
• Systemy oświetlenia LED i oznakowania
• Moduły zasilania awaryjnego i zasilanie pomocnicze w szafach

Kluczowe specyfikacje

• Model: MEAN WELL RID-125-1224 (RID-125-1224)
• Całkowita moc wyjściowa: 125 W
• Wyjścia: 12 V DC @ 7 A; 24 V DC @ 5 A (izolowane)
• Napięcie wejściowe: 176–264 V AC
• Chłodzenie: konwekcyjne swobodnym powietrzem
• Wymiary obudowy: 98 × 199 × 38 mm
• Zgodność: RoHS
• Opakowanie: sprzedawane w opakowaniach po 20 szt. (zgodnie z danymi produktu)

Sposób użycia

Zainstaluj RID-125-1224 w dobrze wentylowanym miejscu z odpowiednią przestrzenią dla naturalnej konwekcji. Podłącz zasilanie sieciowe AC w zakresie 176–264 V i poprowadź przewody wyjść 12 V i 24 V do odpowiednich obciążeń, przestrzegając właściwej polaryzacji. Upewnij się, że wyjścia nie przekraczają znamionowych limitów prądowych (7 A dla 12 V, 5 A dla 24 V) i postępuj zgodnie z lokalnymi przepisami elektrycznymi podczas wykonywania połączeń. Zamontuj urządzenie zgodnie z instrukcjami producenta i zabezpiecz wszystkie zaciski przed włączeniem zasilania.

Zalecenia

Dla niezawodnej pracy unikaj umieszczania zasilacza w ciasnych, słabo wentylowanych obudowach i nie przekraczaj znamionowych prądów wyjściowych. Stosuj odpowiednie bezpieczniki na liniach wejściowych i wyjściowych oraz zweryfikuj kompatybilność podłączonych urządzeń z wyjściami 12 V i 24 V. Przechowuj i eksploatuj w zakresach temperatury i wilgotności określonych przez producenta.
