zasilacz Mean Well DCWN06A-12 — 12 V, 0,25 A, 6 W

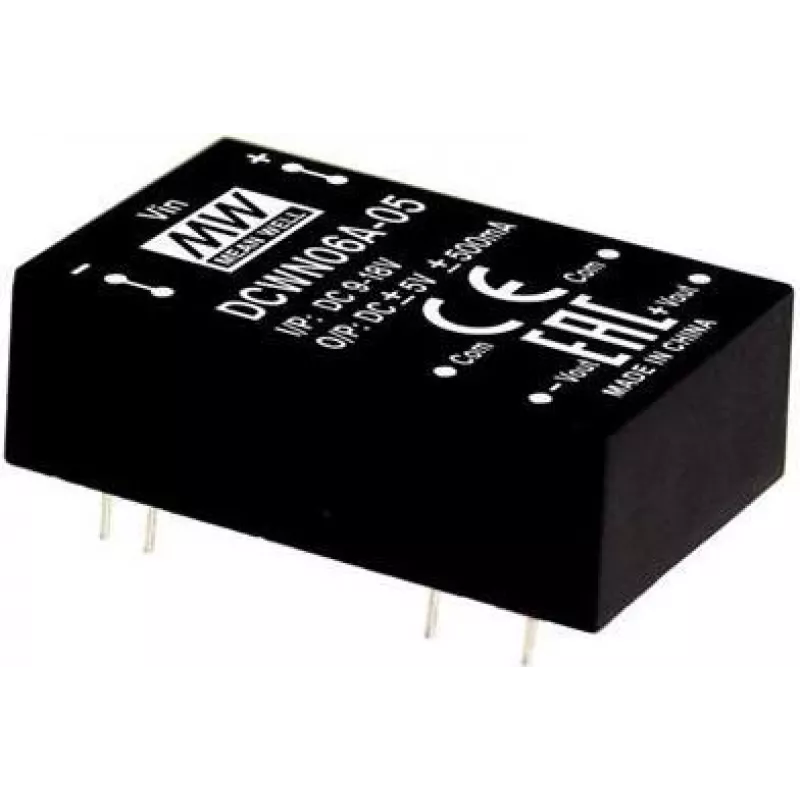

Mean Well DCWN06A-12 to kompaktowy, regulowany przekształtnik DC-DC z podwójnym wyjściem, zapewniający nominalną moc 6 W przy napięciach wyjściowych ±12 V i prądzie do ±0,25 A. Moduł akceptuje zakres wejściowy 9–18 V DC i dostarcza dwa izolowane wyjścia, co czyni go odpowiednim do zastosowań wymagających zasilania bipolarnego z pojedynczego źródła DC. Niewielka obudowa DIP przelotowa (through-hole) oraz izolacja wejście-wyjście 3000 V DC umożliwiają integrację w przemysłowych i komercyjnych zespołach sterujących, przy jednoczesnej zgodności z dyrektywą RoHS w zakresie ograniczenia substancji niebezpiecznych.

Zalety

Przekształtnik oferuje regulowane wyjścia bipolarne w niskoprofilowej obudowie DIP przelotowej, co umożliwia łatwy montaż na płytce PCB. Wysoka izolacja galwaniczna między wejściem a wyjściami zwiększa bezpieczeństwo systemu i redukuje zakłócenia pętli masy. Szerokie okno napięć wejściowych zapewnia elastyczność przy zmiennych warunkach zasilania, a kompaktowa obudowa minimalizuje zajmowaną powierzchnię płytki w systemach wbudowanych i modułach sterujących.

Zastosowanie

• Zasilanie czujników i przetworników wymagających napięć bipolarnych
• Niewielkie moduły LED i układy sygnalizacyjne z wymaganiami ±12 V
• Systemy wbudowane i moduły sterujące w urządzeniach przemysłowych
• Obwody kondycjonowania sygnałów i analogowe front-endy potrzebujące izolowanych zasilaczy

Kluczowe specyfikacje

• Napięcie wejściowe: 9–18 V DC
• Napięcia wyjściowe: ±12 V DC
• Maksymalny prąd wyjściowy: ±0,25 A na gałąź
• Całkowita nominalna moc wyjściowa: 6 W
• Izolacja wejście-wyjście: 3000 V DC
• Typ obudowy: DIP przelotowa
• Regulacja: regulowane wyjścia bipolarne DC-DC
• Zgodność: RoHS

Sposób użycia

Zamontuj DCWN06A-12 na płytce PCB zaprojektowanej pod obudowę DIP przelotową i upewnij się co do prawidłowej orientacji pinów wejściowych i wyjściowych zgodnie z wyprowadzeniami modułu. Zasilaj moduł stabilnym napięciem stałym w zakresie 9–18 V. Podłącz wyjścia bipolarne do docelowego układu, przestrzegając biegunowości i maksymalnych wartości prądu. Zachowaj odpowiednie odstępy izolacyjne i drogi upływu na płytce PCB, aby utrzymać izolację 3000 V między wejściem a wyjściami. Sprawdź warunki termiczne w końcowej obudowie; choć urządzenie jest przeznaczone do zastosowań małej mocy, zapewnij przepływ powietrza lub odstępy według potrzeb dla niezawodnej pracy.

Zalecenia

Dla niezawodnej długoterminowej pracy unikaj ciągłego obciążenia maksymalnym prądem i utrzymuj napięcie wejściowe w podanym zakresie. Zastosuj odpowiednie odsprzęganie na wyjściach i postępuj zgodnie z wytycznymi producenta dotyczącymi uziemienia i rozmieszczenia, aby zminimalizować szumy i zachować izolację. Gdy integrujesz w systemach krytycznych dla bezpieczeństwa, przeprowadź testy izolacji i EMC zgodnie ze standardami dla twojej aplikacji.
