Zasilacz MEAN WELL DETN01L-05 1 W Wejście 4,5-5,5 V Wyjście 5 V

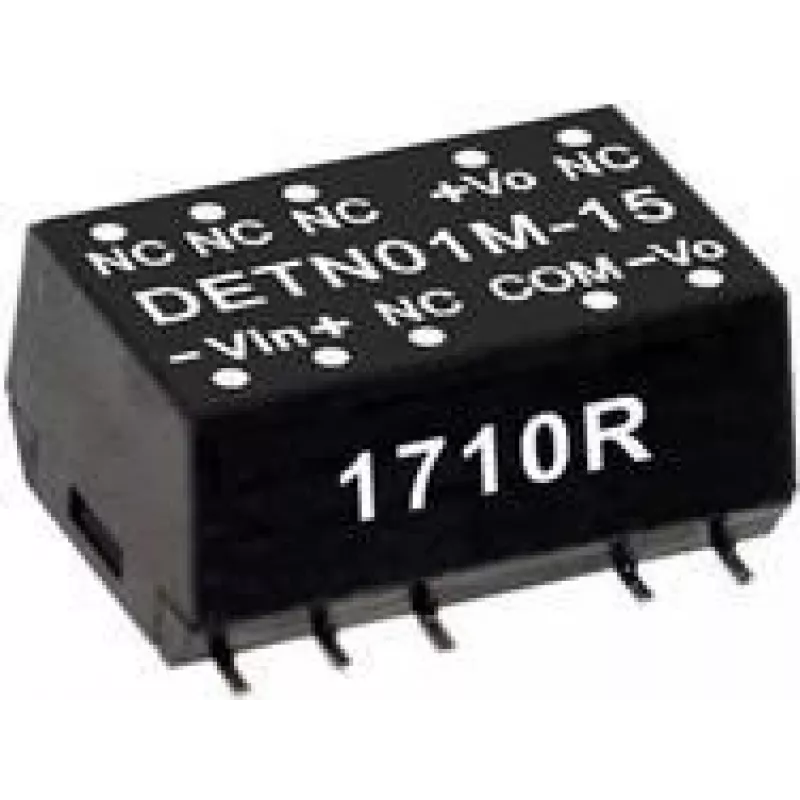

MEAN WELL DETN01L-05 to kompaktowy konwerter DC-DC przeznaczony do montażu na płytce PCB, zaprojektowany do zastosowań o niskim poborze mocy. Akceptuje napięcie wejściowe w zakresie 4,5–5,5 V prądu stałego i zapewnia regulowane napięcie wyjściowe 5 V przy całkowitej mocy znamionowej 1 W. Moduł dostarczany jest w obudowie SMD, posiada zabezpieczenie przed zwarciem reagujące w ciągu około 1 sekundy i spełnia wymagania dyrektywy RoHS.

Zalety

Konstrukcja przeznaczona do montażu powierzchniowego (SMD) umożliwia oszczędne wykorzystanie miejsca na płytkach drukowanych. Wąski zakres napięcia wejściowego sprawia, że nadaje się on do stabilnych źródeł zasilania 5 V, takich jak zasilanie USB. Wbudowane zabezpieczenie zwarciowe zwiększa niezawodność w przypadku wystąpienia zwarć na wyjściu. Zgodność z dyrektywą RoHS gwarantuje, że urządzenie spełnia powszechne wymagania środowiskowe i bezpieczeństwa.

Zastosowanie

• Systemy wbudowane o niskim poborze mocy i płytki mikrokontrolerów
• Urządzenia i peryferia zasilane przez USB
• Moduły czujników i małe urządzenia pomiarowe
• Projekty PCB wymagające kompaktowego regulatora 5 V

Kluczowe specyfikacje

• Marka: MEAN WELL
• Model: DETN01L-05 (MPN)
• Napięcie wejściowe: 4,5–5,5 V prądu stałego
• Wyjście: 5 V prądu stałego
• Moc znamionowa: 1 W
• Prąd wyjściowy: do 0,2 A (w zależności od obciążenia, aby utrzymać moc w granicach 1 W)
• Zabezpieczenie: zwarciowe (czas reakcji ~1 sekunda)
• Obudowa: SMD, montaż na PCB
• Zgodność z RoHS
• EAN: 4021087046848

Instrukcja użytkowania

Zamontuj DETN01L-05 na płytce PCB zgodnie z zalecanym przez producenta rozmieszczeniem wyprowadzeń i wytycznymi dotyczącymi lutowania. Podłącz stabilne źródło napięcia 4,5–5,5 V prądu stałego do padów wejściowych i pobierz regulowane napięcie 5 V z padów wyjściowych. Upewnij się, że obciążenie wyjścia nie przekracza mocy znamionowej 1 W urządzenia; jeśli wymagany jest wyższy prąd, użyj innego konwertera o odpowiedniej mocy znamionowej. Podczas lutowania i eksploatacji przestrzegaj standardowych procedur ochrony przed wyładowaniami elektrostatycznymi (ESD) i uwzględnij wymagania termiczne.

Zalecenia

Stosuj konwerter na płytkach PCB z odpowiednią powierzchnią miedzi do odprowadzania ciepła, utrzymuj napięcie zasilania w zakresie 4,5–5,5 V prądu stałego i unikaj ciągłych przeciążeń; polegaj na zabezpieczeniu zwarciowym w warunkach awaryjnych, ale zaprojektuj system tak, aby zapobiec powtarzającym się zadziałaniom zabezpieczenia.
