zasilacz Mean Well DKM10E-15 — 10 W, 15 V, 0,33 A

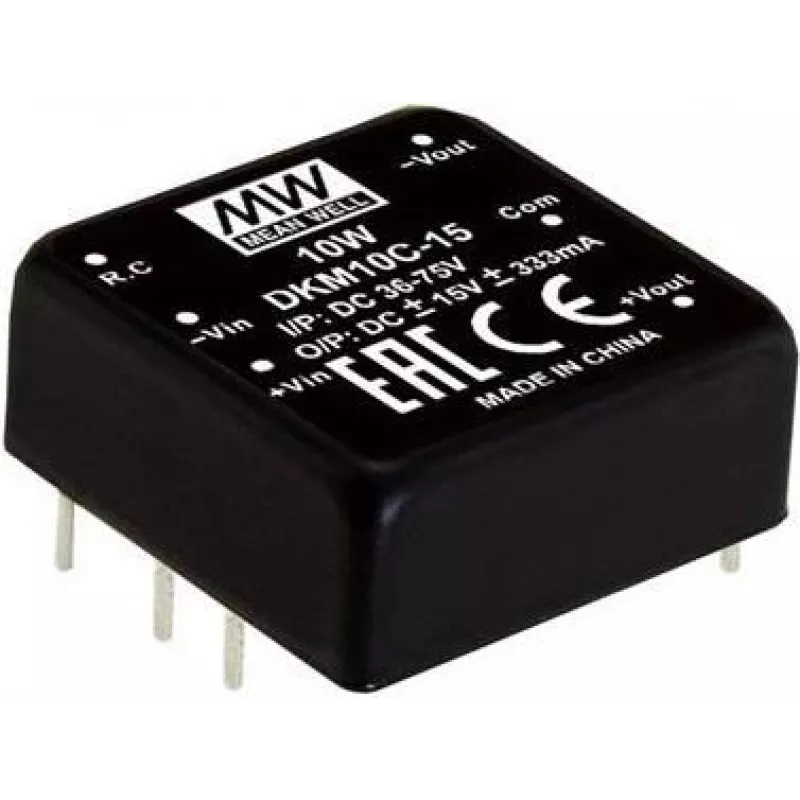

Mean Well DKM10E-15 to kompaktowa przetwornica DC-DC przeznaczona do montażu na płytce PCB w technologii przewlekanej DIP. Moduł akceptuje napięcie wejściowe DC 4,7–9 V i zapewnia podwójne wyjście ±15 V DC o łącznej mocy wyjściowej 10 W i maksymalnym prądzie wyjściowym ±0,33 A na szynę. Zamknięty w ultra-kompaktowej obudowie 1" x 1" i ważący około 30 g, konwerter jest przeznaczony do urządzeń elektronicznych małej mocy, takich jak czujniki, małe moduły sterujące i sprzęt przenośny, w zastosowaniach przemysłowych i komercyjnych. Moduł jest zgodny z wymaganiami RoHS.

Zalety

DKM10E-15 oferuje małą powierzchnię montażową i formę przewlekaną DIP, co ułatwia integrację z płytką PCB i wymianę. Jego podwójne wyjścia ±15 V zapewniają symetryczne szyny odpowiednie dla układów analogowych i zasilania wzmacniaczy operacyjnych, a całkowita moc 10 W obsługuje szereg funkcji małej mocy. Szeroki zakres napięcia wejściowego (4,7–9 V DC) umożliwia stosowanie z typowymi napięciami akumulatorów i zasilaczy regulowanych. Niska waga i ultra-kompaktowe wymiary czynią go odpowiednim tam, gdzie przestrzeń i waga są ograniczone.

Zastosowanie

• Zasilanie czujników i modułów kondycjonowania sygnałów
• Zasilanie wzmacniaczy operacyjnych i analogowych układów wejściowych wymagających ±15 V
• Małe moduły sterujące i wbudowana elektronika na płytce PCB
• Sprzęt przenośny i systemy zasilane bateriami o napięciu 4,7–9 V

Kluczowe specyfikacje

• Moc wyjściowa: 10 W łącznie
• Napięcie wyjściowe: ±15 V DC podwójne wyjścia
• Prąd wyjściowy: ±0,33 A na szynę (maksymalnie)
• Zakres napięcia wejściowego: 4,7–9 V DC
• Montaż: DIP przewlekany do instalacji na płytce PCB
• Wymiary obudowy: 1" x 1" ultra-kompaktowa
• Typowe zastosowania: elektronika przemysłowa i komercyjna małej mocy
• Zgodność: RoHS

Sposób użycia

Zamontuj DKM10E-15 na płytce PCB za pomocą przewlekanych styków DIP, zapewniając prawidłową orientację i odpowiednie połączenia lutowane. Podłącz wejście do regulowanego źródła napięcia 4,7–9 V DC z zachowaniem właściwej polaryzacji. Poprowadź wyjścia ±15 V do obciążenia, zwracając uwagę na uziemienie i odsprzęganie blisko wrażliwych układów analogowych. Sprawdź, czy łączne obciążenie nie przekracza 10 W, a każda szyna mieści się w limicie ±0,33 A. Zapewnij przestrzeń dla przepływu powietrza, jeśli moduł jest instalowany w obudowie, aby wspomóc odprowadzanie ciepła.

Zalecenia

Dla niezawodnej pracy używaj krótkich ścieżek o niskiej impedancji między konwerterem a obwodem docelowym, umieszczaj kondensatory odsprzęgające blisko obciążenia i unikaj przekraczania określonego zakresu wejściowego. W przypadku konstrukcji zasilanych bateryjnie potwierdź regulację napięcia wejściowego w oczekiwanych warunkach napięcia akumulatora. Utrzymuj drożne ścieżki termiczne i zweryfikuj dopuszczalne temperatury otoczenia w projekcie systemu.
