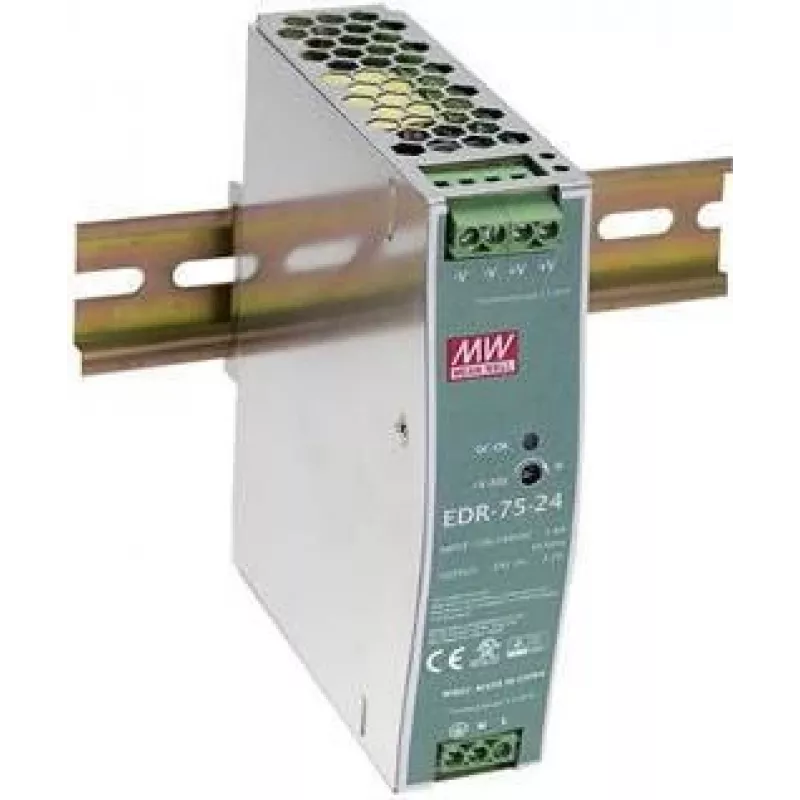

Zasilacz MEAN WELL EDR-75-24 75 W 24 V 90-264 V

MEAN WELL EDR-75-24 to przemysłowy zasilacz AC-DC na szynę DIN, zapewniający napięcie wyjściowe 24 V przy prądzie do 3,2 A (75 W) z szerokiego zakresu wejściowego 90–264 V AC. Umieszczony w metalowej obudowie o kompaktowej konstrukcji na szynę DIN (szerokość 32 mm, głębokość 102 mm, wysokość 125,2 mm), został zaprojektowany do niezawodnej pracy w szafach sterowniczych i systemach automatyki przemysłowej oraz jest zgodny z RoHS.

Zalety

EDR-75-24 dostarcza stabilne napięcie 24 V o nominalnej mocy wyjściowej 75 W w wąskiej obudowie na szynę DIN o szerokości 32 mm, oszczędzając miejsce w panelu przy jednoczesnym zachowaniu wydajności cieplnej dzięki metalowej obudowie. Uniwersalne wejście 90–264 V AC obsługuje globalne napięcia sieciowe, a urządzenie spełnia wymagania RoHS w zakresie ograniczenia substancji niebezpiecznych. Metalowa obudowa zapewnia wytrzymałość mechaniczną i lepsze odprowadzanie ciepła do ciągłego użytku przemysłowego.

Zastosowanie

• Zasilanie szaf sterowniczych i sterowników PLC
• Sprzęt automatyki i maszyny fabryczne
• Systemy wbudowane i sprzęt komunikacyjny wymagające napięcia 24 V
• Wymiana lub modernizacja istniejących modułów zasilających 24 V na szynę DIN

Kluczowe specyfikacje

• Model: MEAN WELL EDR-75-24 (MPN: EDR-75-24)
• Wyjście: 24 V DC, 3,2 A, 75 W
• Napięcie wejściowe: 90–264 V AC
• Obudowa: metalowa na szynę DIN
• Wymiary: 32 mm (S) × 102 mm (G) × 125,2 mm (W)
• Zgodność: RoHS

Sposób użycia

Zamontuj zasilacz na standardowej szynie DIN wewnątrz szafy sterowniczej i podłącz przewody wejściowe i wyjściowe zgodnie ze schematem elektrycznym dostarczonym przez producenta. Upewnij się, że napięcie wejściowe mieści się w podanym zakresie 90–264 V AC i zachowaj prawidłową polaryzację dla wyjścia 24 V DC. Zapewnij odpowiednią wentylację wokół metalowej obudowy i postępuj zgodnie z instrukcjami dotyczącymi uziemienia, aby utrzymać bezpieczną pracę.

Zalecenia

Zainstaluj urządzenie w wentylowanej obudowie z dala od bezpośrednich źródeł ciepła, przestrzegaj znamionowego obciążenia wyjściowego (maks. 3,2 A) i przeprowadzaj okresowe kontrole zacisków i mocowania, aby zapewnić niezawodną długotrwałą pracę.
