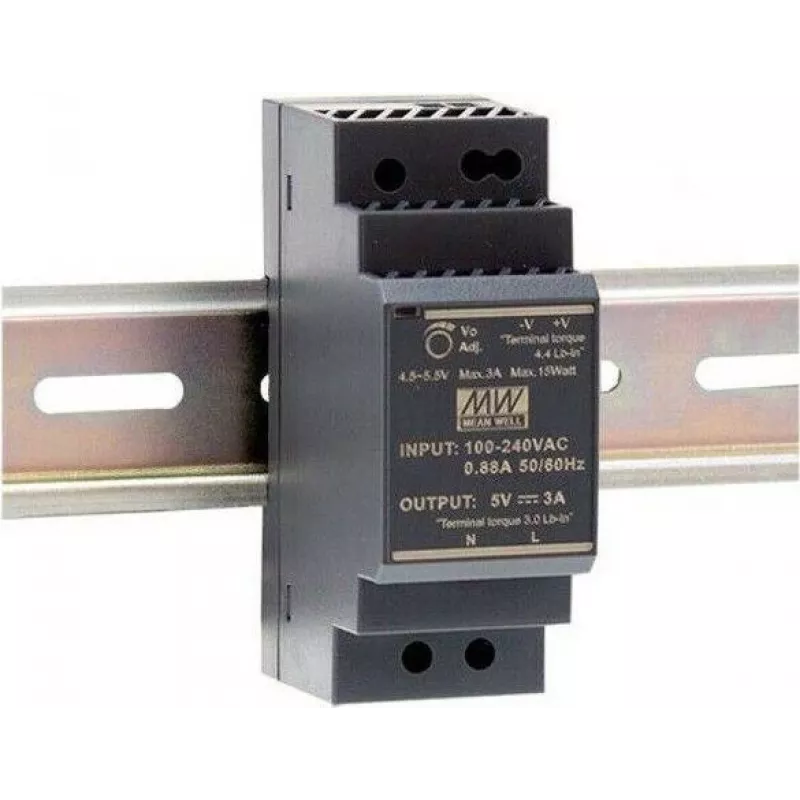

Zasilacz MEAN WELL HDR-30-5 30W 5V 85-264V

MEAN WELL HDR-30-5 to ultracienki zasilacz AC-DC na szynę DIN oferujący szeroki zakres wejściowy 85–264 VAC oraz regulowane wyjście 5 VDC o natężeniu do 3 A (30 W). Zaprojektowany do szaf sterowniczych i instalacji przemysłowych, ten kompaktowy moduł (35 × 54,5 × 90 mm) zapewnia stabilne zasilanie niskonapięciowe i spełnia wymagania RoHS.

Zalety

HDR-30-5 dostarcza stałe napięcie wyjściowe 5 VDC przy maksymalnym prądzie 3 A i mocy wyjściowej 30 W w smukłej obudowie na szynę DIN. Szeroki zakres wejściowy AC obsługuje międzynarodowe napięcia sieciowe, a kompaktowe wymiary oszczędzają miejsce w panelach sterowniczych. Zgodność z RoHS zapewnia ograniczenie substancji niebezpiecznych, a jednostka jest sklasyfikowana jako Limited Power Source (LPS) ze względów bezpieczeństwa.

Zastosowanie

• Panele sterownicze i systemy automatyki
• Sprzęt do zarządzania budynkami i instalacji przemysłowych
• Układy wbudowane wymagające zasilania 5 VDC
• Naprawa lub modernizacja systemów zasilania na szynie DIN

Kluczowe specyfikacje

• Producent: MEAN WELL
• Model (MPN): HDR-30-5
• Napięcie wejściowe: 85–264 VAC
• Napięcie/prąd wyjściowy: 5 VDC / 3 A
• Moc wyjściowa: 30 W
• Format: Ultracienki na szynę DIN
• Wymiary: 35 × 54,5 × 90 mm
• Zgodność z RoHS; posiada LPS

Sposób użycia

Zamontować urządzenie na standardowej szynie DIN w odpowiedniej obudowie elektrycznej. Podłączyć wejście sieciowe AC (85–264 VAC) do zacisków wejściowych zgodnie z lokalnymi przepisami dotyczącymi okablowania i zapewnić prawidłowe uziemienie. Podłączyć wyjście 5 VDC do obciążenia, przestrzegając biegunowości i maksymalnego prądu znamionowego 3 A. Zweryfikować połączenia i włączyć zasilanie sieciowe; zmierzyć napięcie wyjściowe, aby potwierdzić prawidłową regulację przed podłączeniem wrażliwego sprzętu.

Zalecenia

Zainstalować HDR-30-5 w wentylowanej obudowie, z dala od bezpośrednich źródeł ciepła. Upewnić się, że całkowite obciążenie nie przekracza 3 A i zachować odstęp na okablowanie. W krytycznych zastosowaniach rozważyć dodanie ochrony przeciwprzepięciowej i rutynowej kontroli w celu zapewnienia bezpiecznych połączeń zacisków.
