zasilacz Mean Well MFM-30-12, 30 W, wyjście 12 V, wejście 80–264 V, RoHS, 35×65,5×23 mm

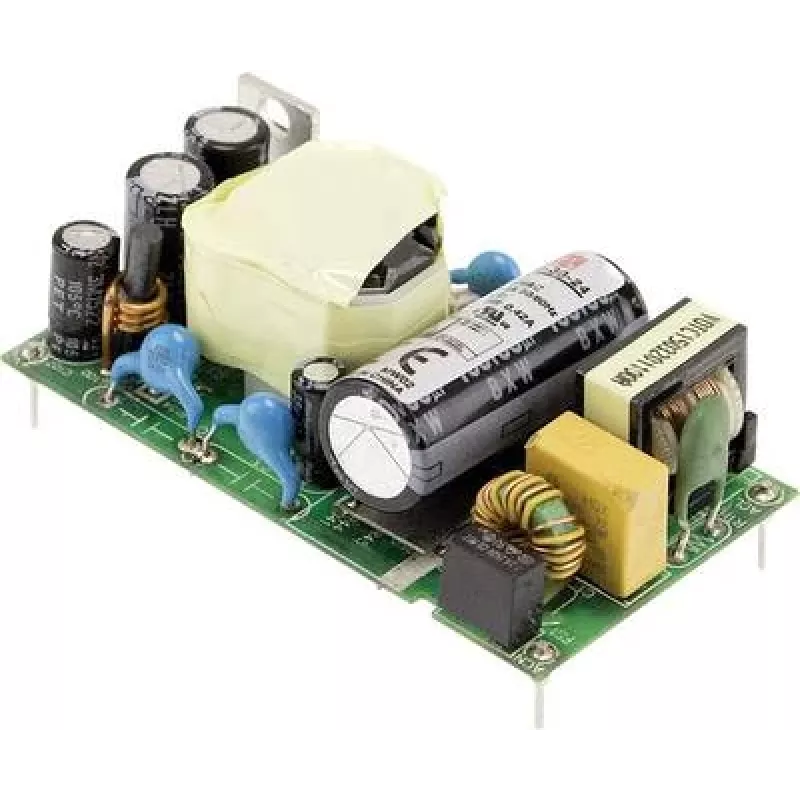

Mean Well MFM-30-12 to kompaktowy moduł zasilający AC-DC z pojedynczym wyjściem, dostarczający napięcie 12 V DC przy prądzie do 2,5 A i mocy znamionowej 30 W. Urządzenie akceptuje szeroki zakres uniwersalnego napięcia wejściowego 80–264 V AC, jest przeznaczone do montażu na płytce drukowanej w formacie otwartej ramy i ma wymiary 35 × 65,5 × 23 mm. Posiada izolację bezpieczeństwa (2×MOPP) odpowiednią do separacji na poziomie medycznym i spełnia wymagania RoHS, dzięki czemu nadaje się do zastosowań, gdzie potrzebne jest oszczędne miejsce i niezawodne zasilanie 12 V dla elektroniki wbudowanej i przemysłowej.

Zalety

Zasilacz zapewnia stabilne napięcie wyjściowe 12 V DC z wydajnością prądową do 2,5 A przy niewielkich rozmiarach, umożliwiając integrację w gęsto upakowanych układach PCB. Szeroki zakres napięcia wejściowego 80–264 V AC pozwala na pracę z różnych sieci zasilających bez dodatkowych komponentów. Konstrukcja z otwartą ramą do montażu na PCB ułatwia instalację w kontrolowanych obudowach, a izolacja 2×MOPP wspiera aplikacje wymagające zwiększonej ochrony pacjenta lub systemu. Zgodność z RoHS zapewnia, że moduł spełnia powszechne ograniczenia dotyczące materiałów w środowisku.

Zastosowania

• Zasilanie małych systemów wbudowanych i płytek mikrokontrolerów
• Moduły sterowania przemysłowego i urządzenia automatyki
• Sterowniki oświetlenia LED i elektronika oznakowania
• Sprzęt komunikacyjny i urządzenia sieciowe z zasilaniem 12 V
• Urządzenia medyczne wymagające izolowanych źródeł zasilania montowanych na PCB

Kluczowe specyfikacje

• Napięcie wyjściowe: 12 V DC
• Maksymalny prąd wyjściowy: 2,5 A
• Moc znamionowa: 30 W
• Zakres napięcia wejściowego: 80–264 V AC
• Format: otwarta rama do montażu na PCB
• Wymiary: 35 × 65,5 × 23 mm
• Izolacja bezpieczeństwa: 2×MOPP (izolacja medyczna)
• Zgodność z RoHS

Sposób użycia

Umieść moduł na docelowej płytce PCB zgodnie z zalecanym przez producenta rozmieszczeniem wyprowadzeń i wytycznymi dotyczącymi lutowania. Upewnij się co do prawidłowej orientacji połączeń wejściowych i wyjściowych oraz sprawdź, czy linie wejściowe AC są podłączone przez odpowiednie elementy zabezpieczające, takie jak bezpieczniki i tłumienie przepięć, jeśli wymaga tego system. Zapewnij odpowiednie odstępy izolacyjne i powietrzne w obudowie produktu końcowego, a linie wyjściowe poprowadź do obwodów dalszych z odpowiednią filtracją lub odsprzęganiem, zgodnie z wymaganiami dotyczącymi szumów i stabilności. Przetestuj zmontowaną płytkę najpierw przy niskim obciążeniu, a następnie stopniowo zwiększaj do zamierzonego prądu roboczego, monitorując temperaturę.

Zalecenia

Używaj modułu wewnątrz obudowy ochronnej z odpowiednią wentylacją i zachowaj wymagane odstępy dla bezpieczeństwa. W zastosowaniach medycznych lub krytycznych dla bezpieczeństwa przestrzegaj obowiązujących norm dotyczących odstępów izolacyjnych, powietrznych i uziemienia oraz przeprowadź ostateczną walidację w oczekiwanych warunkach środowiskowych i obciążeniowych.
