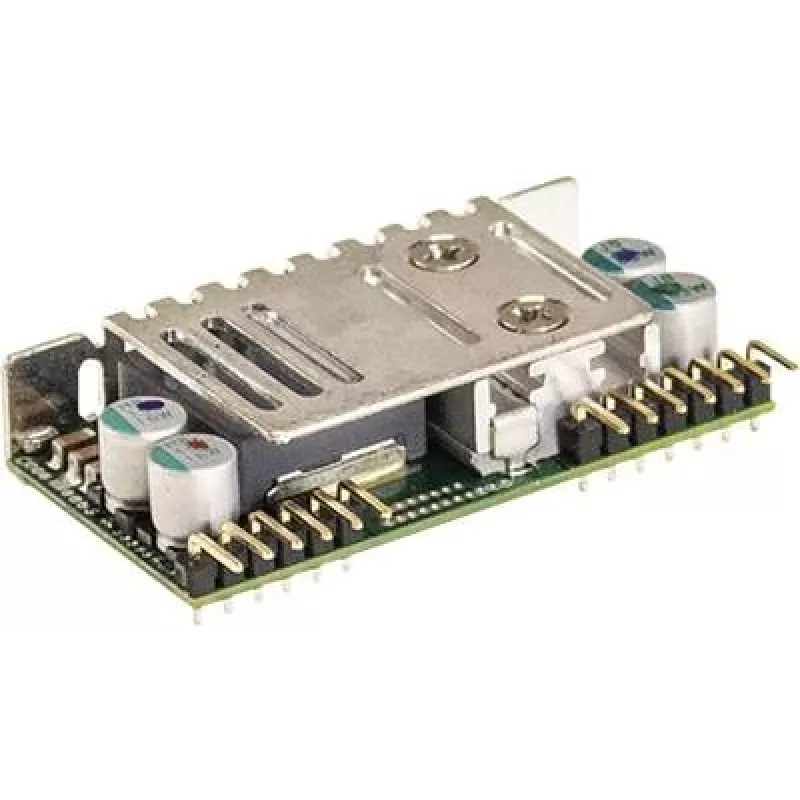

zasilacz MEAN WELL NID100-12, 100 W, wyjście 12 V, wejście 20–53 V

MEAN WELL NID100-12 to kompaktowy, nieizolowany konwerter DC‑DC, który przekształca szeroki zakres wejściowy 20–53 V na regulowane napięcie wyjściowe 12 V DC o mocy do 100 W. Zaprojektowany jako moduł do montażu na płytce drukowanej w obudowie otwartej w stylu SIP, zapewnia linię 12 V o wysokim prądzie (7,5 A) w niskoprofilowej obudowie (głębokość 50,8 mm, wysokość 12 mm) i waży około 35 g. Moduł posiada funkcję zdalnego włączania/wyłączania i jest zgodny z wymogami RoHS, co czyni go odpowiednim do wbudowanych zasilaczy, sterowników LED i urządzeń mobilnych o ograniczonej przestrzeni i wadze.

Zalety

NID100-12 oferuje szerokie okno napięcia wejściowego (20–53 V), które dostosowuje się do zmiennych napięć akumulatorów lub szyn zasilających i umożliwia stosowanie w różnych systemach pojazdowych i przemysłowych. Jego obudowa SIP w wersji otwartej umożliwia bezpośredni montaż na płytce drukowanej, oszczędzając miejsce w obudowie, a topologia nieizolowana zapewnia wysoką sprawność konwersji w zastosowaniach wrażliwych na ciepło. pilotów włączaniem/wyłączaniem umożliwia wygodną integrację z systemem i opcje sekwencjonowania zasilania. Niewielkie rozmiary i niska waga wspierają kompaktowe i mobilne zastosowania bez kompromisu w zakresie stabilnego zasilania 12 V.

Zastosowanie

• Systemy wbudowane i komputery jednopłytkowe wymagające stabilnego zasilania 12 V
• Sterowniki i moduły oświetleniowe LED z wejściem 12 V
• Sprzęt mobilny i pojazdowy z napięciem akumulatora lub szyny zasilającej 20–53 V
• Moduły sterowania przemysłowego i oprzyrządowanie z konwersją mocy montowaną na płytce drukowanej

Kluczowe dane techniczne

• Moc wyjściowa: 100 W
• Napięcie wyjściowe: 12 V DC
• Maksymalny prąd wyjściowy: 7,5 A
• Zakres napięcia wejściowego: 20–53 V DC
• Topologia: nieizolowany konwerter DC‑DC
• Typ obudowy: otwarta SIP do montażu na PCB
• Rozmiar: głębokość 50,8 mm, wysokość 12 mm
• Waga: około 35 g
• Sterowanie: funkcja zdalnego włączania/wyłączania
• Zgodność: RoHS

Sposób użycia

Zamontuj moduł bezpośrednio na płytce drukowanej za pomocą pinów SIP, zapewniając prawidłowe lutowanie i wsparcie mechaniczne. Podłącz zaciski wejściowe do źródła napięcia stałego 20–53 V, przestrzegając właściwej polaryzacji i stosując odpowiednie odsprzęganie na wejściu w celu minimalizacji szumów. Podłącz wyjście 12 V do obciążenia, upewniając się, że łączne zapotrzebowanie na prąd nie przekracza 7,5 A oraz że okablowanie i złącza są odpowiednio dobrane prądowo. Użyj pinu zdalnego włączania/wyłączania do kontrolowania sekwencji zasilania zgodnie z projektem systemu; postępuj zgodnie z wytycznymi producenta dotyczącymi wymaganych poziomów sygnału sterującego. Zapewnij odpowiednie zarządzanie termiczne i wentylację w końcowym montażu, aby utrzymać niezawodną pracę przy pełnym obciążeniu.

Zalecenia

Aby zapewnić niezawodną pracę, umieść kondensatory odsprzęgające wejście i wyjście blisko pinów modułu, unikaj prowadzenia ścieżek wysokoprądowych w pobliżu wrażliwych linii sygnałowych i zweryfikuj warunki termiczne w docelowej obudowie. W przypadku instalacji mobilnych lub pojazdowych upewnij się, że źródło wejściowe toleruje stany przejściowe w zakresie 20–53 V. Przy projektowaniu do ciągłej pracy w pobliżu limitu 100 W zastosuj wymuszony przepływ powietrza lub dodatkowe radiatory w razie potrzeby.
