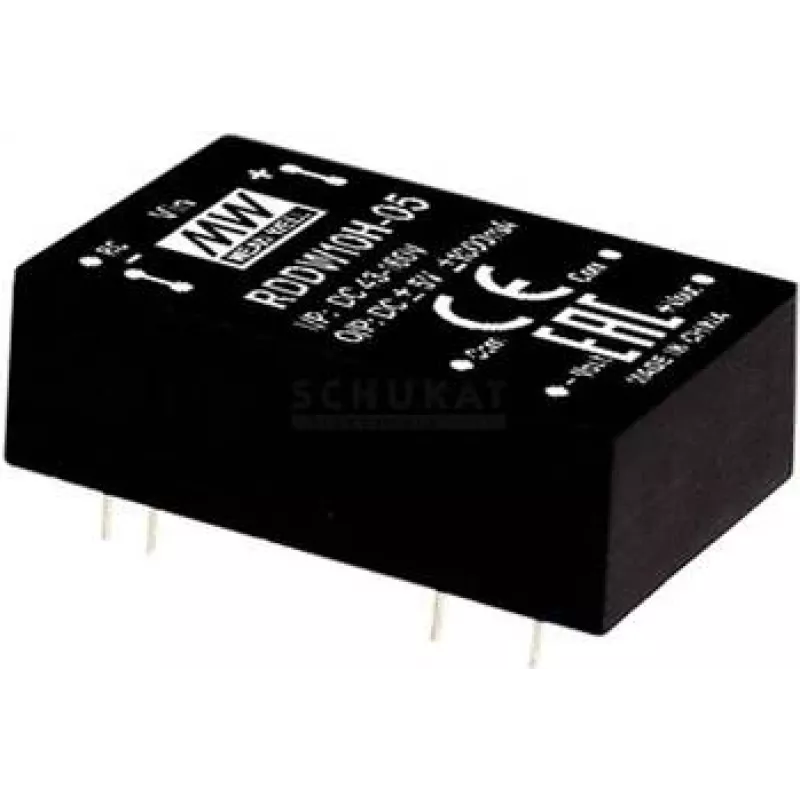

zasilacz MEAN WELL RDDW10H-05, 10 W, wejście 43–160 V, wyjście ±5 V

MEAN WELL RDDW10H-05 to kompaktowa przetwornica DC-DC do zastosowań kolejowych z podwójnym wyjściem, która akceptuje szeroki zakres napięcia wejściowego 43–160 VDC i zapewnia regulowane wyjście ±5 V o wydajności ±1 A na szynę. Moduł oferuje izolację wejścia-wyjścia 1,5 kVDC, obudowę DIP do montażu przewlekanego umożliwiającą łatwy montaż na płytce drukowanej oraz pilotów ON/OFF. Waży około 16 g, ma moc znamionową 10 W, jest zgodny z RoHS i przeznaczony do systemów wbudowanych, elektroniki przemysłowej oraz aplikacji z podtrzymaniem bateryjnym.

Zalety

RDDW10H-05 oferuje szeroki zakres wejściowy odpowiedni do szyn zasilających w kolejnictwie i przemyśle, kompaktowe rozmiary i niską wagę do zastosowań o ograniczonej przestrzeni oraz wbudowaną izolację zwiększającą bezpieczeństwo systemu. Obudowa DIP do montażu przewlekanego ułatwia wymianę i montaż w układach PCB, a pilotów ON/OFF umożliwia łatwe zarządzanie zasilaniem w projektach wbudowanych. Opakowanie zbiorcze wspiera produkcję wielkoseryjną.

Zastosowanie

• Elektronika kolejowa i taboru szynowego
• Systemy wbudowane i sterowania przemysłowego
• Aplikacje z podtrzymaniem bateryjnym lub zasilaniem rezerwowym
• Masowe montaże PCB

Kluczowe specyfikacje

• Producent: MEAN WELL
• Model / MPN: RDDW10H-05
• Moc znamionowa: 10 W
• Napięcie wejściowe: 43–160 VDC
• Wyjście: ±5 VDC, ±1 A na szynę
• Izolacja: 1,5 kVDC wejście-wyjście
• Obudowa: DIP do montażu przewlekanego
• pilotów: Zdalne ON/OFF
• Waga: ~16 g
• Zgodność: RoHS
• EAN: 4021087048644

Sposób użycia

Zamontuj moduł RDDW10H-05 w obudowie DIP na płytce drukowanej zgodnie z zalecanym obrysem producenta i zachowaj prawidłową polaryzację podłączeń wejścia i wyjścia. Doprowadź napięcie wejściowe w zakresie 43–160 VDC. Użyj pinu zdalnego ON/OFF zgodnie z arkuszem danych, aby włączyć lub wyłączyć wyjście w razie potrzeby. Upewnij się, że wyjścia są obciążone w granicach ±1 A i zapewnij odpowiednie odprowadzanie ciepła w zależności od środowiska pracy i układu PCB.

Zalecenia

Dla niezawodnej pracy zaprojektuj płytkę drukowaną z odpowiednimi odstępami izolacyjnymi i powierzchniowymi dla izolacji 1,5 kV, uwzględnij filtrację wejściową i ochronę przeciwprzepięciową w środowiskach kolejowych oraz postępuj zgodnie z notami aplikacyjnymi MEAN WELL dotyczącymi zarządzania termicznego i okablowania zdalnego ON/OFF. Zweryfikuj wyjścia w docelowych warunkach obciążenia i w rzeczywistym zakresie temperatur otoczenia.
