zasilacz mean well RDDW20F-15 — 20 W, 15 V, 0.666 A, RoHS

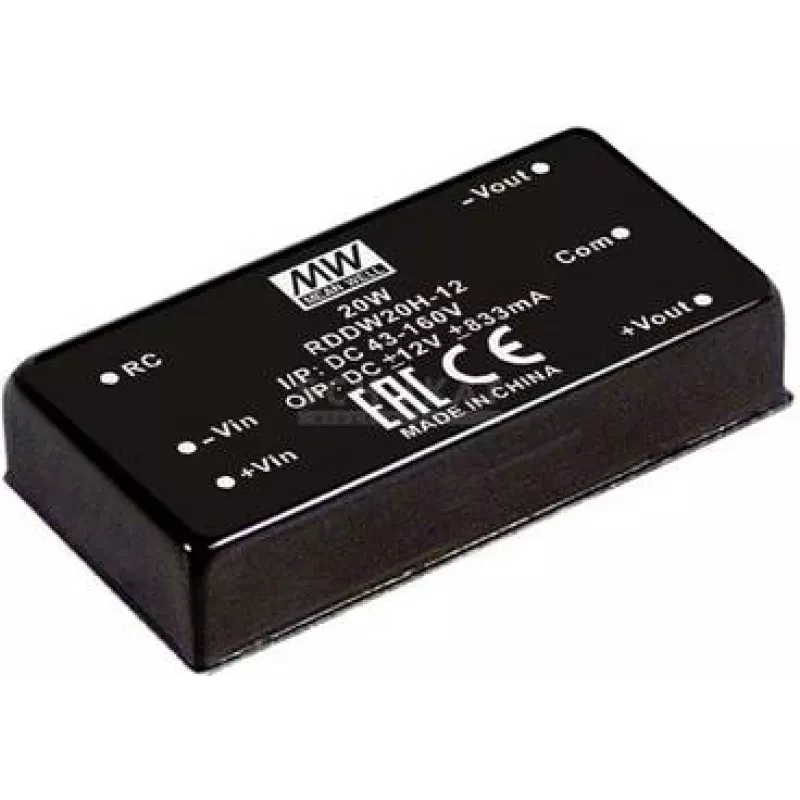

Mean Well RDDW20F-15 to kompaktowa dwuwyjściowa przetwornica DC-DC do zastosowań kolejowych, przeznaczona do systemów wbudowanych i małych układów elektronicznych. Akceptuje szeroki zakres napięć wejściowych 9–36 VDC i zapewnia dwa wyjścia ±15 VDC o prądzie ±0,666 A z izolacją wejścia/wyjścia 1,5 kVDC. Moduł jest dostarczany w obudowie DIP do montażu przewlekanego, posiada pilotów ON/OFF i jest zgodny z RoHS. Niewielkie wymiary (głębokość 50,8 mm) i niska waga (35 g) sprawiają, że nadaje się do aplikacji o ograniczonej przestrzeni oraz do integracji OEM.

Zalety

Przetwornica zapewnia regulowane podwójne wyjścia z izolacją galwaniczną, chroniąc wrażliwe układy i redukując zakłócenia. Szeroki zakres napięcia wejściowego umożliwia stosowanie z różnymi źródłami prądu stałego w środowiskach kolejowych i przemysłowych. Obudowa DIP do montażu przewlekanego ułatwia montaż na płytkach PCB w prototypach i produkcji, a funkcja zdalnego ON/OFF umożliwia sterowanie zewnętrzne. Niska waga i kompaktowe wymiary wspierają integrację w sprzęcie kompaktowym i konstrukcjach wbudowanych.

Zastosowanie

• Systemy wbudowane i małe sterowniki przemysłowe
• Elektronika kolejowa i sprzęt montowany w pojazdach
• Zasilacze OEM i moduły elektroniczne
• Prototypowanie i aplikacje montowane na PCB
• Naprawy i serie produkcyjne (dostawa zbiorcza)

Specyfikacja techniczna

• Producent: Mean Well
• Model (MPN): RDDW20F-15
• Napięcie wejściowe: 9–36 VDC
• Napięcie wyjściowe: ±15 VDC
• Prąd wyjściowy: ±0,666 A (na kanał)
• Moc wyjściowa: 20 W
• Izolacja: 1,5 kVDC I/O
• Obudowa: DIP do montażu przewlekanego
• Sterowanie: Zdalne ON/OFF
• Zgodność: RoHS
• Głębokość: 50,8 mm
• Waga: 35 g
• Ilość w opakowaniu: dostarczane zbiorczo (300 szt./opak.)

Sposób użycia

Zamontuj RDDW20F-15 na płytce PCB, korzystając z wyprowadzeń do montażu przewlekanego DIP, i zapewnij prawidłowe lutowanie dla niezawodnego połączenia elektrycznego i mechanicznego. Podłącz źródło zasilania DC w zakresie 9–36 VDC do zacisków wejściowych, zachowując prawidłową polaryzację. Użyj wyjść ±15 V do zasilania obwodów zewnętrznych, utrzymując łączny prąd wyjściowy w granicach określonych ±0,666 A na kanał i całkowitą moc w granicach 20 W. Zastosuj odpowiednie filtrowanie i odsprzęganie na wejściu i wyjściu zgodnie z wymaganiami aplikacji. Użyj zdalnego sterowania ON/OFF zgodnie ze schematem połączeń producenta, aby włączyć lub wyłączyć przetwornicę bez odłączania zasilania.

Zalecenia

Zapewnij wystarczającą przestrzeń i wentylację wokół modułu oraz stosuj się do zalecanego rozmieszczenia na PCB i praktyk uziemiania, aby utrzymać skuteczność izolacji i zminimalizować wzrost temperatury. Sprawdź limity napięcia wejściowego i zmniejsz obciążenie w przypadku pracy w pobliżu maksymalnej temperatury lub na skraju zakresu wejściowego. Podczas produkcji, obchodź się z jednostkami dostarczanymi zbiorczo z zachowaniem środków ostrożności ESD i potwierdź zgodność profilu lutowania z obudową do montażu przewlekanego.
