zasilacz MEAN WELL RDDW20G-12, 20 W, Wejście 18–75 V, Wyjście 12 V, RoHS

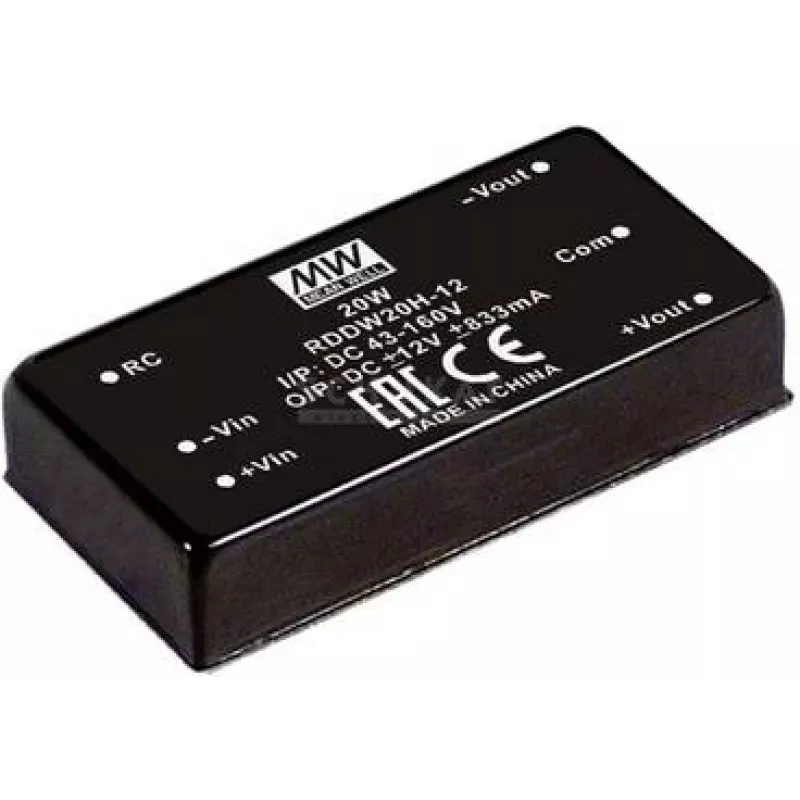

MEAN WELL RDDW20G-12 to kolejowy przetwornik DC-DC z dwoma wyjściami, skonfigurowany do dostarczania stałego napięcia wyjściowego ±12 V DC (każda gałąź przy ±0,835 A) z szerokiego zakresu napięcia wejściowego 18–75 V DC. Moduł zapewnia izolację wejście-wyjście 1,5 kV DC, pilotów ON/OFF i jest dostępny w kompaktowej obudowie DIP do montażu przewlekanego, przeznaczony do zastosowań, w których wymagany jest mały, lekki izolowany przetwornik.

Zalety

Przetwornik oferuje szeroki zakres napięcia wejściowego (18–75 V) odpowiedni dla różnych źródeł prądu stałego, dwie gałęzie wyjściowe ±12 V do zasilania bipolarnego oraz izolację 1,5 kV DC między wejściem a wyjściem dla bezpieczeństwa i separacji szumów. Obudowa DIP do montażu przewlekanego ułatwia montaż na płytce PCB, a funkcja zdalnego ON/OFF umożliwia sterowanie na poziomie systemu. Urządzenie jest zgodne z RoHS i zaprojektowane do kompaktowej instalacji o głębokości 50,8 mm i masie 35 g.

Zastosowanie

• Elektronika wbudowana wymagająca zasilania bipolarnego ±12 V
• Panele sterowania przemysłowego i oprzyrządowanie
• Systemy motoryzacyjne i transportowe z magistralą DC 18–75 V
• Sprzęt zasilany energią słoneczną lub bateriami wymagający izolowanej konwersji DC-DC

Kluczowe specyfikacje

• Producent: MEAN WELL (model RDDW20G-12, MPN: RDDW20G-12, EAN: 4021087048576)
• Moc: 20 W
• Napięcie wejściowe: 18–75 V DC
• Wyjście: ±12 V DC, ±0,835 A na gałąź
• Izolacja: 1,5 kV DC wejście-wyjście
• Obudowa: DIP do montażu przewlekanego
• Cechy: Zdalne ON/OFF, zgodność z RoHS
• Wymiary: głębokość 50,8 mm; masa 35 g

Sposób użycia

Zamontuj moduł DIP do montażu przewlekanego na płytce PCB zgodnie z zalecanym rozkładem wyprowadzeń producenta i przestrzegaj właściwej polaryzacji dla zacisków wejściowych i wyjściowych. Podłącz odpowiednie źródło 18–75 V DC do pinów wejściowych i sprawdź okablowanie zdalnego ON/OFF, jeśli wymagane jest pilotów. Zapewnij właściwe uziemienie i zachowaj odstępy izolacyjne, aby utrzymać określoną izolację 1,5 kV DC. Zweryfikuj napięcia wyjściowe w warunkach obciążenia do znamionowej mocy całkowitej 20 W i obserwuj warunki termiczne podczas pracy.

Zalecenia

Używaj w określonym zakresie wejściowym (18–75 V DC) i nie przekraczaj znamionowego prądu wyjściowego (±0,835 A na gałąź). Zastosuj odpowiednie odstępy izolacyjne na PCB i elementy filtrujące w razie potrzeby w celu tłumienia zakłóceń przewodzonych i promieniowanych. W przypadku instalacji kolejowych lub transportowych postępuj zgodnie z odpowiednimi normami branżowymi i notami aplikacyjnymi MEAN WELL dotyczącymi montażu, chłodzenia i ochrony, aby zapewnić niezawodne działanie.
