zasilacz MEAN WELL RDDW20H-12, 20 W, wejście 43–160 V, wyjście 12 V, RoHS

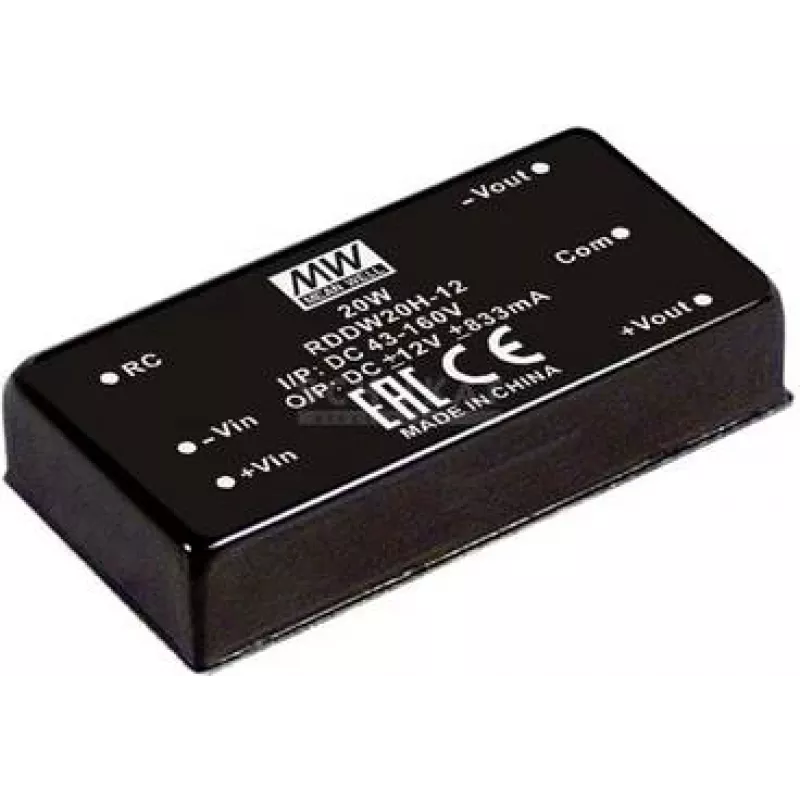

MEAN WELL RDDW20H-12 to kompaktowy kolejowy przetwornik DC-DC z podwójnym wyjściem, zaprojektowany do wymagających systemów zasilania w przemyśle i pojazdach. Akceptuje szeroki zakres napięcia wejściowego 43–160 VDC i zapewnia regulowane wyjścia ±12 V o łącznej mocy 20 W, w obudowie DIP z przewlekanymi wyprowadzeniami, zdalnym włączaniem/wyłączaniem i izolacją wejście-wyjście 3 kVDC.

Zalety

RDDW20H-12 oferuje szeroką tolerancję napięcia wejściowego (43–160 VDC) oraz podwójne wyjścia ±12 V, które dostarczają stabilne zasilanie niskonapięciowe dla elektroniki sterującej. Jego niewielki rozmiar (głębokość 50,8 mm) i niska waga (35 g) ułatwiają integrację w zespołach o ograniczonej przestrzeni. Urządzenie zapewnia izolację 3 kVDC między wejściem a wyjściem oraz posiada funkcję zdalnego włączania/wyłączania do sterowania systemem. Zgodność z RoHS zapewnia spełnienie wymagań środowiskowych i regulacyjnych.

Przeznaczenie (zadania / przypadki użycia)

• Elektronika kolejowa i taborowa wymagająca izolowanej konwersji DC-DC
• Systemy sterowania przemysłowego i automatyki
• Systemy zasilania pojazdów i urządzeń mobilnych z szerokim zakresem napięcia wejściowego DC
• Zasilanie czujników, oprzyrządowania i niskonapięciowych obwodów sterujących

Kluczowe specyfikacje

• Producent: MEAN WELL, model RDDW20H-12 (MPN: RDDW20H-12)
• Napięcie wejściowe: 43–160 VDC
• Wyjście: ±12 VDC przy ±1,833 A (łącznie 20 W)
• Izolacja: 3 kVDC wejście-wyjście
• Obudowa: DIP z przewlekanymi wyprowadzeniami
• Funkcje: Zdalne włączanie/wyłączanie
• Zgodność: RoHS
• Wymiary / waga: głębokość 50,8 mm, waga 35 g
• Ilość w opakowaniu: 300 szt.

Sposób użycia

Zamontować RDDW20H-12 na odpowiedniej płytce PCB, korzystając z przewlekanych wyprowadzeń DIP, oraz postępować zgodnie z wytycznymi producenta dotyczącymi odstępów i zarządzania ciepłem. Podłączyć wejście DC w określonym zakresie 43–160 VDC, zweryfikować polaryzację i podłączyć wyjścia ±12 V do obciążenia, upewniając się, że całkowita moc wyjściowa nie przekracza 20 W. Użyć zdalnego sterowania włączaniem/wyłączaniem zgodnie ze schematem połączeń w karcie katalogowej produktu, aby włączać lub wyłączać wyjścia za pomocą kontrolera systemu.

Zalecenia

Zapewnić odpowiedni układ płytki i odstępy, aby utrzymać izolację 3 kVDC; zapewnić odpowiednie chłodzenie lub przepływ powietrza podczas pracy w pobliżu maksymalnego obciążenia i nie przekraczać zakresu napięcia wejściowego. Zapoznać się z kartą katalogową MEAN WELL RDDW20H-12, aby uzyskać szczegółowe charakterystyki elektryczne, przypisanie wyprowadzeń i zalecane układy aplikacyjne.
