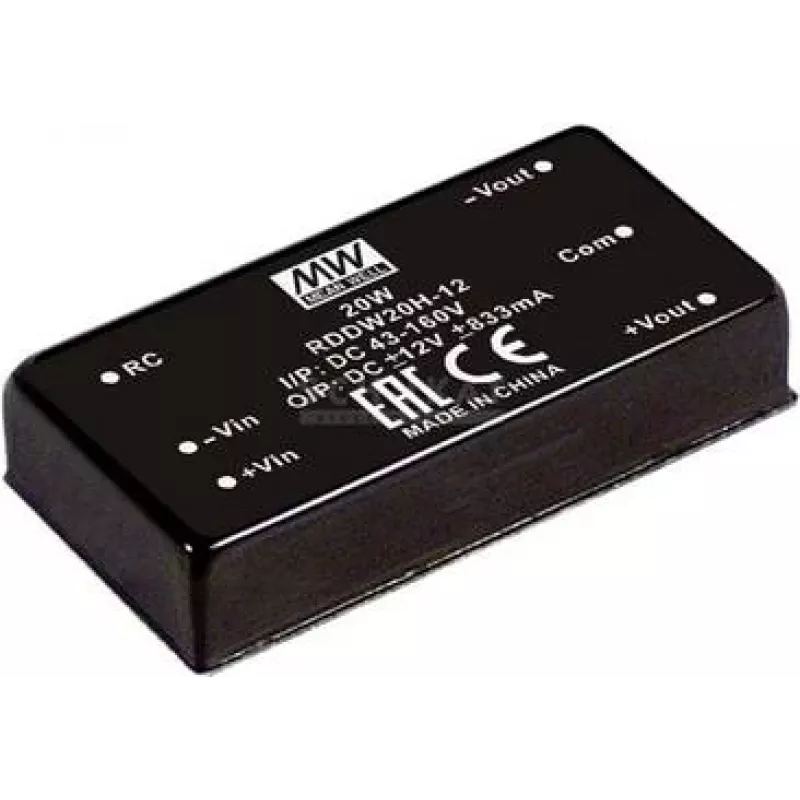

zasilacz Mean Well RDDW20H-15, 20 W, wyjście 15 V, wejście 43–160 V, RoHS

Mean Well RDDW20H-15 to kompaktowa kolejowa przetwornica DC-DC z podwójnym wyjściem, akceptująca szeroki zakres wejściowy 43–160 VDC i zapewniająca bipolarne wyjścia ±15 VDC przy ±0,667 A. Urządzenie jest przeznaczone do zastosowań przemysłowych i wbudowanych, gdzie przestrzeń i waga są ograniczone; oferuje izolację wejście-wyjście 3 kVDC, obudowę DIP do montażu przewlekanego, pilotów ON/OFF i zgodność z RoHS. Jego niewielka głębokość (50,8 mm) i lekkość (35 g) sprawiają, że nadaje się do wdrożeń masowych oraz instalacji w szafach i na płytkach.

Zalety

Przetwornica oferuje dużą tolerancję napięcia wejściowego, bipolarne wyjścia regulowane dla systemów wymagających zarówno dodatniej, jak i ujemnej szyny zasilania, oraz wysoką izolację galwaniczną (3 kVDC) między wejściem a wyjściem dla bezpieczeństwa i tłumienia zakłóceń. Obudowa DIP do montażu przewlekanego ułatwia montaż na PCB w sterownikach przemysłowych, a funkcja zdalnego ON/OFF umożliwia łatwe sterowanie zasilaniem na poziomie systemu. Zgodność z RoHS zapewnia kompatybilność z normami środowiskowymi.

Nadaje się do

• Elektronika sterowania kolejowego i transportowego
• Przemysłowe systemy wbudowane i urządzenia automatyki
• Układy kondycjonowania sygnałów i oprzyrządowanie wymagające szyn ±15 V
• Instalacje PCB o ograniczonej przestrzeni i wymiana modułów

Kluczowe specyfikacje

• Model: Mean Well RDDW20H-15 (MPN: RDDW20H-15)
• Moc: 20 W
• Napięcie wejściowe: 43–160 VDC
• Wyjście: ±15 VDC przy ±0,667 A
• Izolacja: 3 kVDC wejście-wyjście
• Obudowa: DIP przewlekana
• Zdalne ON/OFF: tak
• RoHS: zgodny
• Wymiary (głębokość): 50,8 mm; Waga: 35 g
• EAN: 4021087048545

Sposób użycia

Zamontuj przetwornicę DIP przewlekaną na PCB zgodnie z zalecanym footprintem producenta i zachowaj prawidłową polaryzację wejścia przy podłączaniu zasilania 43–160 VDC. Podłącz obwody obciążenia do wyjść ±15 V, upewniając się, że łączny prąd wyjściowy nie przekracza ±0,667 A na szynę. Użyj pinu zdalnego ON/OFF do sterowania dostarczaniem mocy z poziomu sygnału logicznego systemu, zgodnie z wymaganiami dotyczącymi taktowania i poziomów logicznych podanymi w karcie katalogowej. Zachowaj odpowiednie odstępy izolacyjne powierzchniowe i powietrzne podczas integracji w panelach, aby zachować parametry izolacji 3 kVDC.

Zalecenia

W celu niezawodnej pracy należy używać modułu w określonych granicach wejściowych i wyjściowych, zapewnić odpowiednie chłodzenie lub przepływ powietrza w ciasnych instalacjach i przed ostatecznym montażem zapoznać się z oficjalną kartą katalogową Mean Well, aby uzyskać szczegółowe schematy połączeń, przypisania pinów i krzywe obniżania mocy termicznej.
