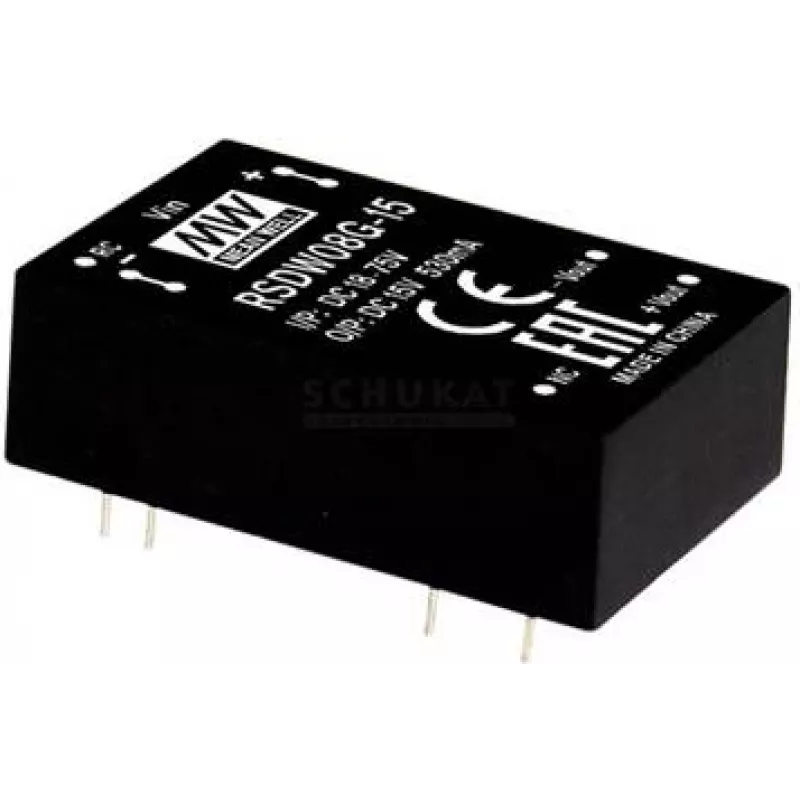

zasilacz Mean Well RSDW08G-15, 8 W, wejście 18–75 V, wyjście 15 V

Mean Well RSDW08G-15 to pojedyncza kolejowa przetwornica DC-DC, która dostarcza stabilizowane napięcie wyjściowe 15 V z szerokiego zakresu wejściowego 18–75 V DC. Zaprojektowana do kompaktowej integracji w systemach przemysłowych i kolejowych, zapewnia do 8 W mocy wyjściowej z izolacją wejście-wyjście 1,5 kVDC i obudową przelotową DIP. Moduł zawiera pilotów włączaniem/wyłączaniem i jest zgodny z RoHS.

Zalety

RSDW08G-15 oferuje szeroki zakres napięcia wejściowego odpowiedni do niestabilnych warunków zasilania, niezawodną izolację 1,5 kVDC dla bezpieczeństwa między wejściem a wyjściem oraz kompaktową obudowę przelotową DIP umożliwiającą bezpośredni montaż na płytce. Stabilizowane wyjście 15 V i funkcja zdalnego włączania/wyłączania upraszczają projektowanie systemów tam, gdzie potrzebna jest kontrolowana sekwencja zasilania.

Zastosowania

• Elektronika przemysłowa i systemy sterowania
• Kolejowe i transportowe moduły zasilania
• Systemy telekomunikacyjne i wbudowane wymagające szyny 15 V
• Aplikacje wymagające kompaktowej przetwornicy DC-DC montowanej na płytce

Kluczowe specyfikacje

• Marka: Mean Well
• Model: RSDW08G-15 (MPN)
• Napięcie wejściowe: 18–75 V DC
• Napięcie wyjściowe: 15 V DC
• Moc wyjściowa: 8 W
• Prąd wyjściowy: do 0,53 A
• Izolacja: 1,5 kVDC wejście-wyjście
• Obudowa: przelotowa DIP
• Funkcje: zdalne włączanie/wyłączanie, zgodność z RoHS
• EAN: 4021087048361

Sposób użycia

Zamontuj przetwornicę przelotową DIP na płytce drukowanej zgodnie z zalecanym przez producenta rozmieszczeniem wyprowadzeń i okablowaniem. Podłącz napięcie stałe z zakresu 18–75 V, przestrzegając właściwej polaryzacji. Użyj pinu zdalnego włączania/wyłączania, aby kontrolować stan zasilania modułu zgodnie z dokumentacją techniczną. Upewnij się, że obciążenie nie przekracza znamionowych 8 W (0,53 A przy 15 V) i zapewnij odpowiednie odsprzęganie oraz zarządzanie termiczne na płytce.

Zalecenia

Stosować w podanym zakresie napięcia wejściowego oraz utrzymywać temperaturę otoczenia i wentylację w granicach dopuszczalnych przez urządzenie. Przestrzegać odstępów izolacyjnych w instalacjach wysokonapięciowych lub krytycznych dla bezpieczeństwa oraz stosować się do odpowiednich norm dla sprzętu kolejowego i przemysłowego.
