zasilacz MEAN WELL RSDW20H-05, 20 W, wejście 43–160 V, wyjście 5 V, RoHS, głębokość 50,8 mm, waga 35 g

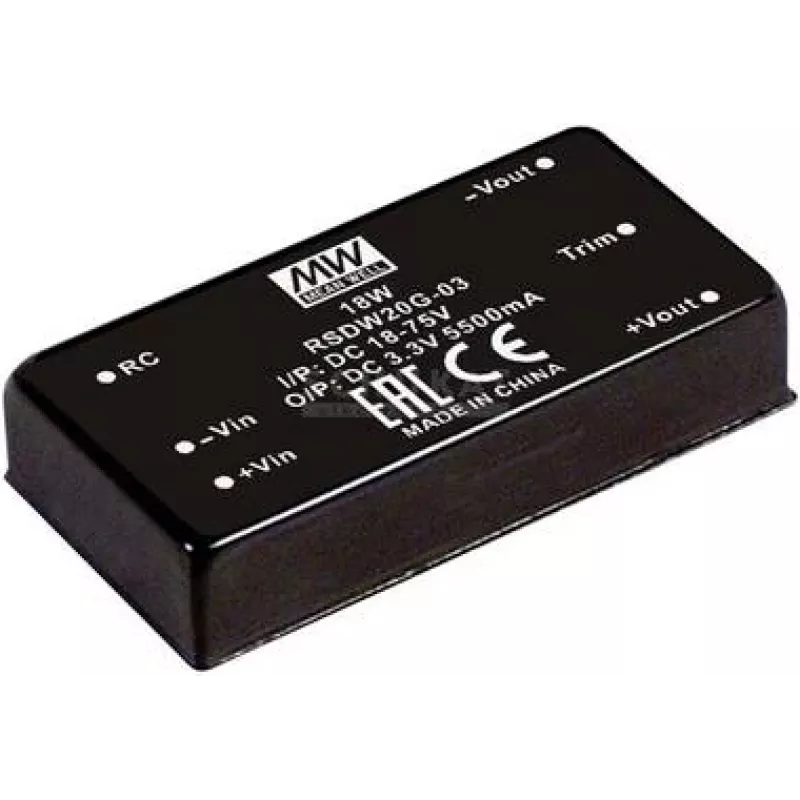

MEAN WELL RSDW20H-05 to kolejowy przetwornik DC-DC z pojedynczym wyjściem, zapewniający regulowane napięcie wyjściowe 5 VDC przy prądzie do 4 A z szerokiego zakresu wejściowego 43–160 VDC. Moduł cechuje się izolacją wejście-wyjście na poziomie 3 kVDC, obudową DIP do montażu przewlekanego o kompaktowej głębokości 50,8 mm i lekką konstrukcją o masie 35 g. Posiada pilotów włącz/wyłącz i jest zgodny z RoHS, co czyni go odpowiednim do systemów przemysłowych i wbudowanych wymagających małego, niezawodnego zasilacza 5 V.

Zalety

RSDW20H-05 oferuje szeroki zakres wejściowy kompatybilny z kolejowymi i przemysłowymi źródłami zasilania DC, wysoką izolację między wejściem a wyjściem dla zwiększonego bezpieczeństwa oraz kompaktową obudowę DIP do montażu przewlekanego, umożliwiającą prosty montaż na płytce PCB. Funkcja zdalnego włącz/wyłącz pozwala na zewnętrzne sterowanie wyjściem, a niska waga i niewielka głębokość ułatwiają instalację w ograniczonej przestrzeni. Zgodność z RoHS gwarantuje spełnienie powszechnych norm środowiskowych.

Zastosowania

• Wbudowane systemy sterowania w taborze kolejowym i urządzeniach kolejowych
• Moduły automatyki przemysłowej wymagające stabilnej linii 5 V
• Urządzenia komunikacyjne i sygnalizacyjne zasilane z magistral DC wysokiego napięcia
• Zasilacze montowane na płytkach PCB w kompaktowych zespołach elektronicznych

Kluczowe specyfikacje

• Wyjście: 5 VDC, 4 A (20 W)
• Zakres napięcia wejściowego: 43–160 VDC
• Izolacja: 3 kVDC wejście-wyjście
• Obudowa: DIP do montażu przewlekanego
• Głębokość: 50,8 mm
• Waga: 35 g
• Zdalne włącz/wyłącz: tak
• Zgodność: RoHS

Sposób użycia

Zamontuj RSDW20H-05 na płytce PCB, używając wyprowadzeń DIP do montażu przewlekanego, i zapewnij prawidłowe lutowanie dla stabilności mechanicznej i kontaktu elektrycznego. Podłącz wejście wysokonapięciowe DC w określonym zakresie 43–160 VDC do wyznaczonych pinów wejściowych i pobieraj regulowane napięcie wyjściowe 5 VDC z pinów wyjściowych. Użyj pinu zdalnego włącz/wyłącz, aby włączać lub wyłączać wyjście z zewnętrznego układu logicznego lub przełącznika; postępuj zgodnie z wyprowadzeniami producenta i poziomami logicznymi sterowania. Zachowaj właściwą polaryzację i zasady uziemienia oraz zapewnij odpowiednie odstępy izolacyjne i drogi upływu na płytce PCB dla izolacji o wartości znamionowej 3 kV.

Zalecenia

Zapewnij odpowiednie odstępy izolacyjne i drogi upływu na płytce dla linii wejściowych wysokiego napięcia, dodaj filtrację wejściową, jeśli środowisko systemu jest zakłócone, i zweryfikuj warunki termiczne w końcowej obudowie, aby utrzymać przetwornik w zakresie znamionowej temperatury pracy. W przypadku instalacji seryjnych postępuj zgodnie z kartą katalogową MEAN WELL dotyczącą wyprowadzeń, wymiarów mechanicznych i zalecanego rozmieszczenia wyprowadzeń.
