zasilacz MEAN WELL SCW20B-12 20 W, wejście 18–36 V, wyjście 12 V

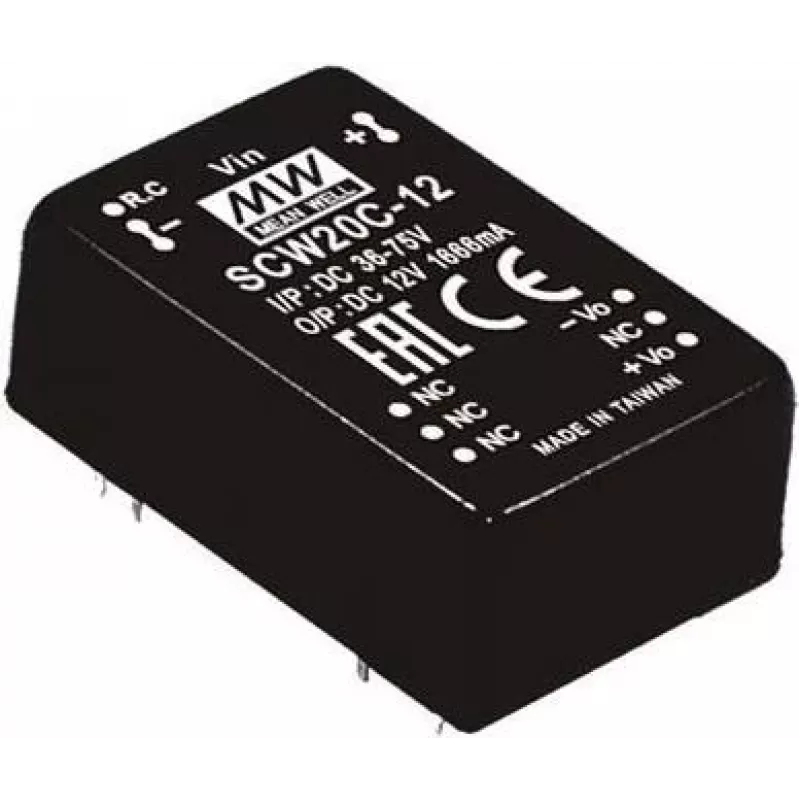

MEAN WELL SCW20B-12 to kompaktowa przetwornica DC–DC zapewniająca stabilizowane wyjście 12 V z szerokiego zakresu wejściowego 18–36 V DC. Zamknięta w obudowie przewlekanej DIP przystosowanej do montażu na płytce drukowanej, ten moduł o mocy 20 W jest przeznaczony do zastosowań, w których wymagana jest oszczędna przestrzennie konwersja mocy na poziomie płytki. Dostarcza do 1,67 A przy 12 V i jest zgodna z RoHS, oferując niezawodne rozwiązanie do zasilania elektroniki sterującej i małych urządzeń w środowiskach przemysłowych i pojazdowych.

Zalety

Moduł łączy szeroki zakres wejściowy ze stałym, dobrze stabilizowanym wyjściem 12 V, upraszczając projektowanie zasilania dla systemów pracujących ze zmiennych źródeł DC. Jego przewlekana obudowa DIP umożliwia bezpieczny montaż na płytce drukowanej i prostą integrację mechaniczną. Dzięki mocy znamionowej 20 W i konstrukcji termicznej odpowiedniej do zastosowań na poziomie płytki, wspiera ciągłą pracę przy obciążeniach o niskiej i średniej mocy, spełniając jednocześnie wymagania środowiskowe RoHS.

Odpowiedni do

• Elektroniki pojazdowej zasilanej z pokładowych instalacji 18–36 V
• Przemysłowych obwodów sterowania i płytek automatyki
• Systemów wbudowanych i małych urządzeń wymagających stabilnej linii 12 V
• Dystrybucji zasilania na poziomie płytki w sprzęcie i oprzyrządowaniu

Kluczowe specyfikacje

• Zakres napięcia wejściowego: 18–36 V DC
• Napięcie wyjściowe: stałe 12 V DC
• Maksymalny prąd wyjściowy: 1,67 A
• Moc wyjściowa: 20 W
• Typ obudowy: przewlekana DIP do montażu na płytce drukowanej
• Funkcja: konwersja DC–DC (status izolowana/nieizolowana zgodnie z projektem producenta)
• Zgodność: RoHS

Jak używać

Zamontuj przetwornicę na płytce drukowanej za pomocą wyprowadzeń przewlekanych, dbając o prawidłową orientację i wystarczającą ilość spojeń lutowniczych dla stabilności mechanicznej. Podłącz odpowiednie źródło zasilania 18–36 V DC do zacisków wejściowych i pobieraj stabilizowane wyjście 12 V z wyznaczonych pinów wyjściowych. Zapewnij odpowiednią powierzchnię miedzi lub radiator na płytce drukowanej, jeśli pracujesz w pobliżu maksymalnej mocy znamionowej, aby pomóc w rozpraszaniu ciepła. Przestrzegaj standardowych praktyk projektowania płytek dla przetwornic DC–DC: prowadź ścieżki wejściowe i wyjściowe krótko, umieszczaj elementy odsprzęgające blisko pinów i zachowaj odstęp od komponentów wrażliwych na ciepło.

Zalecenia

Sprawdź, czy napięcie wejściowe pozostaje w zakresie 18–36 V i upewnij się, że podłączone obciążenie nie przekracza 1,67 A. W celu niezawodnej pracy długoterminowej zachowaj margines poniżej maksymalnej mocy znamionowej i postępuj zgodnie z wytycznymi producenta dotyczącymi temperatury otoczenia i przepływu powietrza. Podczas użytkowania w środowiskach pojazdowych chroń połączenia przed wibracjami i zdarzeniami przepięciowymi, stosując odpowiednie bezpieczniki lub urządzenia tłumiące przepięcia.
