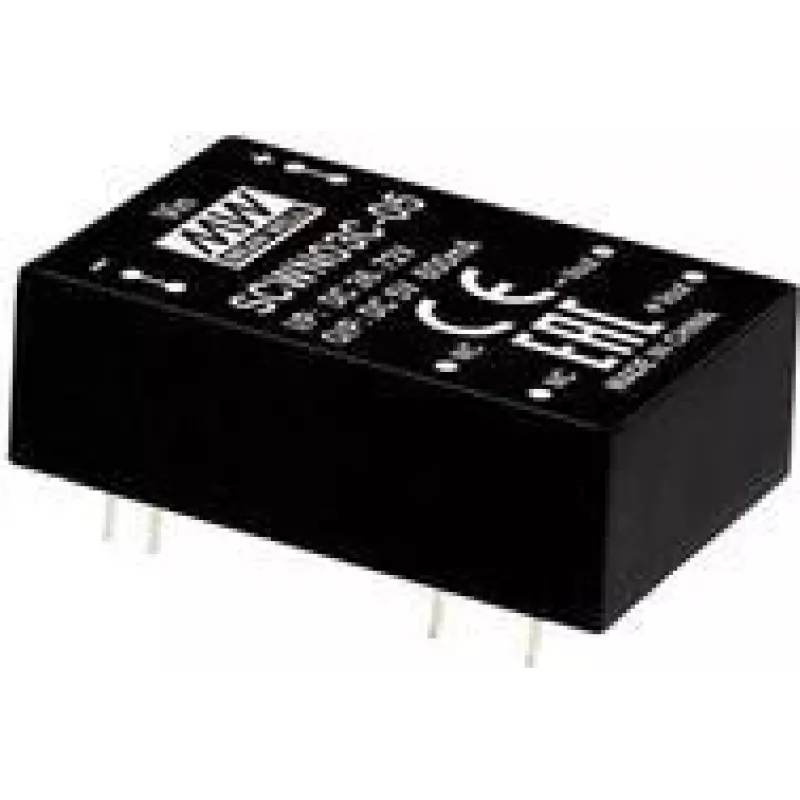

Zasilacz MEAN WELL SCWN03E-03 3 W 0,6 A RoHS

MEAN WELL SCWN03E-03 to kompaktowa przetwornica DC-DC o regulowanym pojedynczym wyjściu, która przyjmuje napięcie wejściowe 4,5–9 V DC i zapewnia stabilne napięcie wyjściowe 3,3 V DC przy prądzie do 0,6 A. Moduł charakteryzuje się izolacją wejście-wyjście 3000 VDC i jest dostarczany w obudowie DIP do montażu przewlekanego. Spełnia wymogi RoHS i jest przeznaczony do zastosowań, w których wymagane jest małe, izolowane źródło zasilania 3,3 V.

Zalety

Ten zasilacz oferuje regulowane napięcie wyjściowe przy niewielkich rozmiarach i obudowie DIP do montażu przewlekanego, co ułatwia montaż na płytce PCB. Izolacja 3000 VDC między wejściem a wyjściem zwiększa bezpieczeństwo i zmniejsza ryzyko zakłóceń w systemach z mieszanymi sygnałami. Zgodność z RoHS gwarantuje, że urządzenie spełnia ograniczenia dotyczące materiałów szkodliwych dla środowiska.

Zastosowanie

• Systemy wbudowane i płytki mikrokontrolerów wymagające izolowanych szyn 3,3 V
• Moduły sterowania przemysłowego o ograniczonej przestrzeni na PCB
• Kondycjonowanie sygnałów i interfejsy czujników wymagające izolacji galwanicznej
• Prototypowanie i modernizacja z użyciem komponentów do montażu przewlekanego

Kluczowe specyfikacje

• Producent: MEAN WELL
• Model (MPN): SCWN03E-03
• Napięcie wejściowe: 4,5–9 V DC
• Napięcie wyjściowe: 3,3 V DC
• Prąd wyjściowy: 0,6 A
• Moc wyjściowa: 3 W
• Izolacja: 3000 VDC wejście-wyjście
• Obudowa: DIP do montażu przewlekanego
• Zgodność: RoHS
• EAN: 4021087041782

Sposób użycia

Zainstaluj przetwornicę SCWN03E-03 na kompatybilnej płytce PCB, korzystając z wyprowadzeń DIP do montażu przewlekanego, i upewnij się co do prawidłowej polaryzacji wejścia przed podaniem zasilania. Zapewnij zasilanie wejściowe w określonym zakresie 4,5–9 V DC. Sprawdź warunki termiczne i zachowaj odpowiedni odstęp od elementów wrażliwych na ciepło. Podłącz wyjście 3,3 V do obwodu docelowego, przestrzegając maksymalnego prądu znamionowego 0,6 A.

Zalecenia

W celu niezawodnej pracy nie przekraczaj prądu wyjściowego 0,6 A i pracuj w określonym zakresie napięć wejściowych; zapewnij chłodzenie i przestrzegaj wytycznych dotyczących rozmieszczenia na PCB w zakresie izolacji i odległości upływu przy umieszczaniu pobliskich przewodników lub obwodów wysokiego napięcia.
