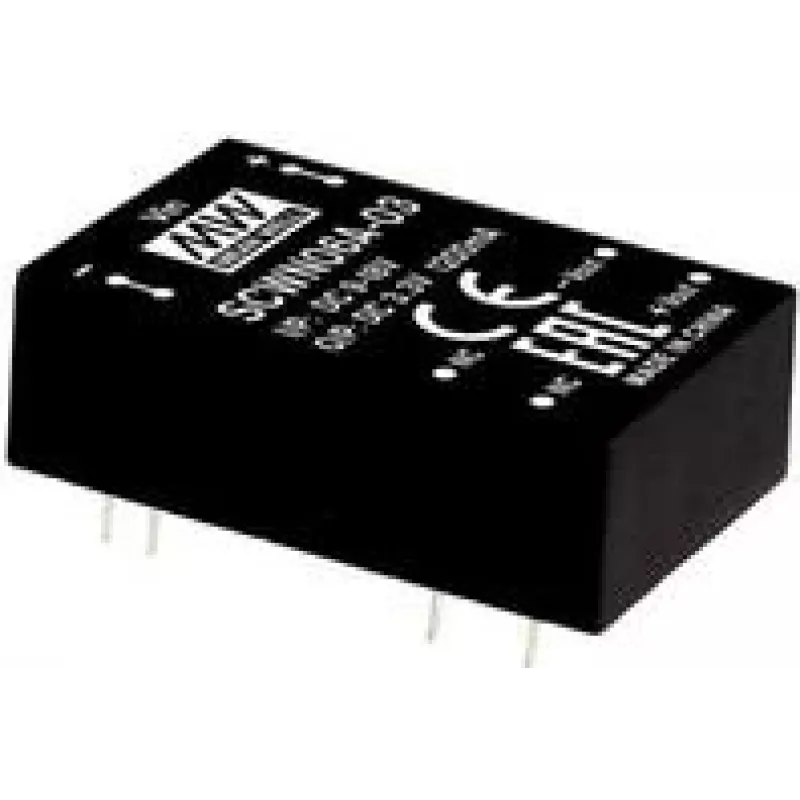

Zasilacz MEAN WELL SCWN06A-15 6 W 15 V 0,4 A RoHS

MEAN WELL SCWN06A-15 to kompaktowa przetwornica DC-DC o regulowanym pojedynczym wyjściu, z zakresem wejściowym 9–18 VDC i stałym wyjściem 15 VDC przy 0,4 A (6 W). Moduł w obudowie DIP do montażu przewlekanego zapewnia izolację wejście-wyjście 3000 VDC i spełnia wymagania środowiskowe RoHS. Jest przeznaczony do zastosowań, w których potrzebne jest niewielkie, izolowane, stałe zasilanie 15 V.

Zalety

SCWN06A-15 oferuje regulowane wyjście 15 V w małej obudowie DIP do montażu przewlekanego, co ułatwia instalację w projektach PCB. Szeroki zakres wejściowy (9–18 VDC) zapewnia kompatybilność z różnymi zasilaniami wejściowymi, a izolacja 3000 VDC zwiększa bezpieczeństwo i separację szumów między obwodami wejściowymi i wyjściowymi. Zgodność z RoHS gwarantuje spełnienie powszechnych ograniczeń środowiskowych.

Nadaje się do (zadań / przypadków użycia)

• Zasilania małych modułów elektronicznych i obwodów sterujących wymagających izolowanego 15 V
• Systemów wbudowanych i płyt sterowania przemysłowego z montażem przewlekanym
• Aplikacji wymagających izolacji wejście-wyjście ze względów bezpieczeństwa lub redukcji szumów

Kluczowe specyfikacje

• Napięcie wejściowe: 9–18 VDC
• Napięcie wyjściowe: 15 VDC
• Prąd wyjściowy: 0,4 A (6 W)
• Izolacja: 3000 VDC wejście-wyjście
• Obudowa: DIP do montażu przewlekanego
• Zgodność: RoHS
• Marka: MEAN WELL, MPN: SCWN06A-15, EAN: 4021087048088

Sposób użycia

Zamontuj SCWN06A-15 w kompatybilnej płytce PCB, używając wyprowadzeń DIP do montażu przewlekanego. Podłącz wejście DC w zakresie 9–18 V do pinów wejściowych, przestrzegając odpowiedniej polaryzacji. Użyj pinów wyjściowych 15 V do zasilania obwodów odbiorczych, upewniając się, że obciążenie nie przekracza 0,4 A. Przestrzegaj zasad izolacji i uziemienia odpowiednich dla danej aplikacji, aby zachować bezpieczeństwo i integralność sygnału.

Zalecenia

Eksploatuj moduł w określonych zakresach wejściowych, wyjściowych i temperaturowych; zapewnij odpowiedni odstęp i izolację dla napięcia 3000 VDC; upewnij się, że podłączone obciążenie nie przekracza 0,4 A, a jeśli aplikacja wymaga mniejszych tętnień wyjściowych lub ochrony przed przepięciami, dodaj zewnętrzne filtrowanie lub odsprzęganie.
