zasilacz mean well SPB09A-15, 9 W, 15 V, 0,6 A, RoHS

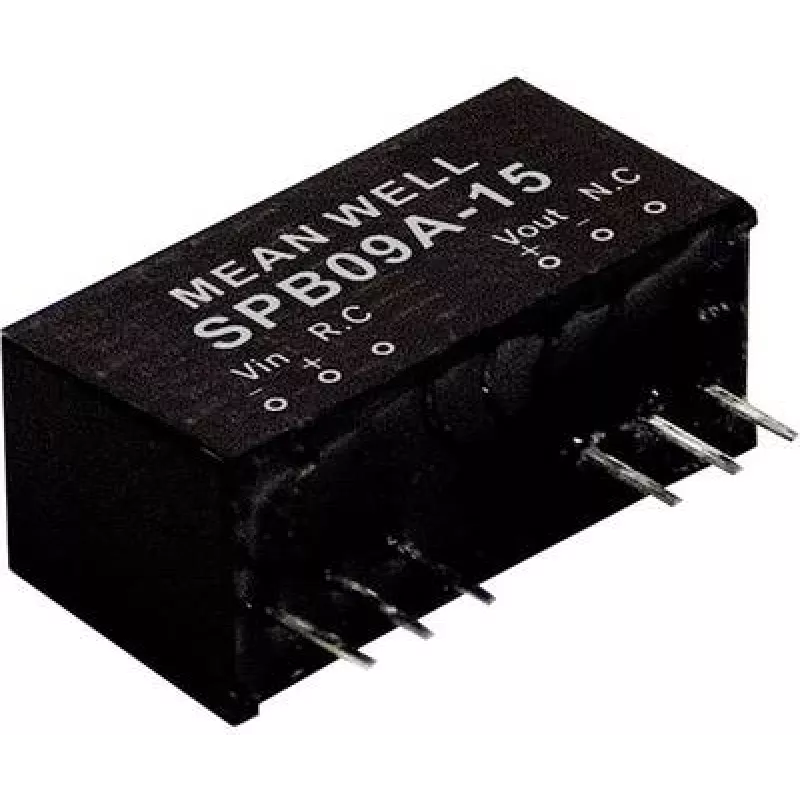

mean well SPB09A-15 to kompaktowy regulowany przetwornik DC-DC w obudowie SIP do montażu przewlekanego, zapewniający pojedyncze wyjście 15 V o natężeniu do 0,6 A przy szerokim zakresie napięcia wejściowego 9–18 V DC. Zaprojektowany do montażu na płytce drukowanej, moduł posiada funkcję zdalnego włączania/wyłączania i jest zgodny z RoHS. Niewielkie wymiary (głębokość 24 mm) i niska waga (ok. 5 g) sprawiają, że nadaje się do zastosowań o ograniczonej przestrzeni i lekkich konstrukcji, a dostarczany jest w opakowaniach zbiorczych przeznaczonych dla producentów OEM i montażu masowego.

Zalety

SPB09A-15 zapewnia regulowane napięcie wyjściowe 15 V w kompaktowej obudowie SIP ułatwiającej integrację z płytką drukowaną. Obsługuje szeroki zakres napięcia wejściowego (9–18 V DC) i zawiera pilotów włącz/wyłącz umożliwiające zarządzanie energią na poziomie systemu. Montaż przewlekany i niski profil zapewniają niezawodną instalację mechaniczną w warunkach produkcyjnych, a zgodność z RoHS spełnia wymagania środowiskowe nowoczesnej produkcji elektroniki.

Zastosowanie

• Systemy wbudowane i płytki sterownicze wymagające zasilania 15 V
• Produkty OEM i masowe montaże płytek drukowanych
• Urządzenia przenośne o ograniczonej przestrzeni lub lekkiej konstrukcji
• Aplikacje wymagające zdalnego sterowania zasilaniem włącz/wyłącz

Kluczowe specyfikacje

• Producent: mean well
• Model / MPN: SPB09A-15
• Napięcie wejściowe: 9–18 V DC
• Wyjście: 15 V DC, 0,6 A (pojedyncze)
• Moc: 9 W
• Obudowa: SIP do montażu przewlekanego
• Głębokość: 24 mm
• Waga: ok. 5 g
• Funkcje: Regulowany przetwornik DC-DC, zdalne włącz/wyłącz, zgodny z RoHS

Sposób użycia

Zamontuj SPB09A-15 na płytce drukowanej za pomocą wyprowadzeń SIP do montażu przewlekanego i zapewnij prawidłowe lutowanie dla połączenia mechanicznego i elektrycznego. Podłącz napięcie stałe z zakresu 9–18 V do pinów wejściowych, zachowując właściwą polaryzację. Użyj pinu zdalnego sterowania włącz/wyłącz zgodnie z logiką producenta, aby w razie potrzeby włączyć lub wyłączyć wyjście. Sprawdź napięcie wyjściowe przy oczekiwanym obciążeniu i zapewnij odpowiedni odstęp na płytce dla wentylacji i odprowadzania ciepła.

Zalecenia

Aby zapewnić niezawodną pracę, zastosuj odpowiednie filtrowanie wejścia i odsprzęganie blisko przetwornicy, postępuj zgodnie z zalecanym przez producenta układem ścieżek na płytce drukowanej pod kątem uziemienia i unikaj ciągłej pracy modułu przy maksymalnym prądzie znamionowym bez kontrolowania wzrostu temperatury. Używaj w środowiskach o określonych zakresach temperatury i wilgotności oraz przestrzegaj środków ostrożności ESD podczas przenoszenia i montażu.
