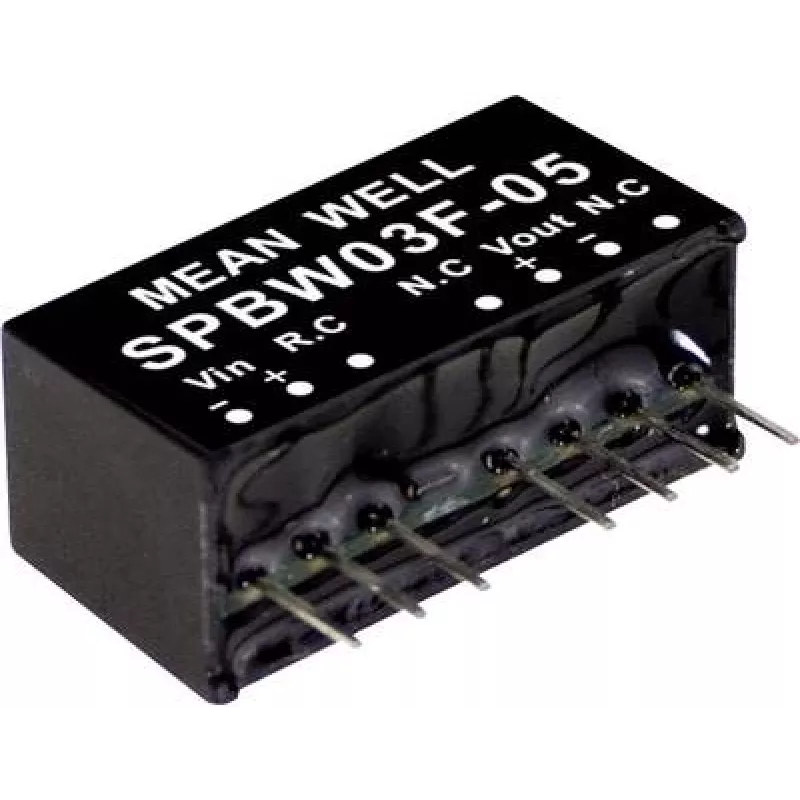

zasilacz MEAN WELL SPBW03F-05 — 3 W, 5 V, 0,6 A

MEAN WELL SPBW03F-05 to kompaktowa przetwornica DC-DC przeznaczona do montażu na płytkach drukowanych, która zapewnia regulowane napięcie wyjściowe 5 V przy natężeniu do 0,6 A z szerokiego zakresu wejściowego 9–36 V DC. Umieszczony w obudowie SIP do montażu przewlekanego, ten zasilacz o mocy 3 W dostarcza stabilne niskie napięcie do elektroniki małej mocy i systemów wbudowanych, spełniając przy tym normy środowiskowe RoHS.

Zalety

Niewielkie rozmiary przetwornicy i obudowa SIP do montażu przewlekanego ułatwiają integrację z płytkami drukowanymi i ciasnymi obudowami. Szeroki zakres wejściowy umożliwia zasilanie z różnych źródeł, a regulowane wyjście 5 V utrzymuje stabilne napięcie dla czułych czujników i małych sterowników. Niskie straty mocy i moc znamionowa 3 W sprawiają, że urządzenie doskonale nadaje się do modułów pomocniczych i systemów z podtrzymaniem bateryjnym, gdzie ważna jest wydajność i minimalne obciążenie termiczne.

Zastosowanie

• Zasilanie czujników i węzłów sensorowych w aplikacjach wbudowanych
• Zasilanie małych płytek mikrokontrolerów i modułów logicznych
• Zasilanie pomocnicze dla modułów komunikacyjnych lub monitorujących
• Systemy przemysłowe lub samochodowe pracujące z szyn 9–36 V DC
• Projekty z montażem PCB wymagające kompaktowego regulatora SIP do montażu przewlekanego

Kluczowe specyfikacje

• Napięcie wyjściowe: 5 V DC
• Maksymalny prąd wyjściowy: 0,6 A
• Moc wyjściowa: 3 W
• Zakres napięcia wejściowego: 9–36 V DC
• Rodzaj konwersji: Izolowana przetwornica DC-DC do montażu PCB
• Obudowa: SIP do montażu przewlekanego
• Zgodność: RoHS

Sposób użycia

Zamontuj przetwornicę SIP do montażu przewlekanego na płytce PCB w wyznaczonym miejscu, zachowując prawidłową orientację i solidne połączenia lutowane. Podłącz zaciski wejściowe do źródła prądu stałego w zakresie 9–36 V i doprowadź regulowane napięcie wyjściowe 5 V do docelowego obwodu, przestrzegając biegunowości. Zapewnij odpowiednią przestrzeń dla odprowadzania ciepła oraz zastosuj standardowe praktyki uziemiania i odsprzęgania na płytce PCB, aby zminimalizować szumy. Przed ostatecznym wdrożeniem sprawdź napięcie wyjściowe przy oczekiwanym obciążeniu.

Zalecenia

Dla niezawodnego działania unikaj narażania przetwornicy na napięcia wejściowe spoza określonego zakresu 9–36 V i upewnij się, że obciążenie wyjściowe nie przekracza 0,6 A. Zapewnij wystarczającą powierzchnię miedzi lub przelotki termiczne w pobliżu obudowy, aby ułatwić odprowadzanie ciepła w aplikacjach z obciążeniem ciągłym. Użyj kondensatorów odsprzęgających na wejściu i wyjściu blisko wyprowadzeń, aby poprawić odpowiedź na stany przejściowe i zredukować szumy w czułych obwodach.
