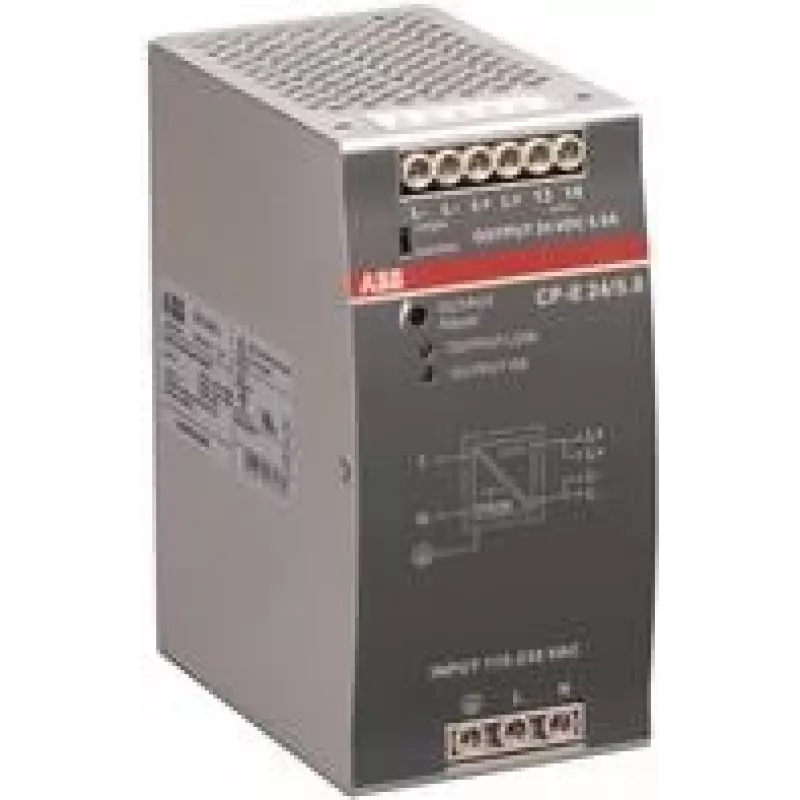

Zasilacz/przetwornica ABB CP-E 24/5.0 Wewnętrzny 120 W 115/230 V

CP-E 24/5.0 to wewnętrzny zasilacz impulsowy pierwotny z serii CP-E firmy ABB. Zapewnia znamionową moc wyjściową 120 W i nominalne napięcie wyjściowe 24 V DC przy 5 A. Urządzenie obsługuje szeroki zakres napięć wejściowych (90–132 V AC, 180–264 V AC i 210–375 V DC) z znamionowymi napięciami wejściowymi 115 lub 230 V AC (automatyczny wybór). Napięcie wyjściowe można regulować w zakresie od 22,5 do 28,5 V DC, a zasilacz charakteryzuje się charakterystyką wyjściową U/I; można połączyć do trzech urządzeń równolegle w celu zwiększenia wydajności. Jako wyposażenie dodatkowe dostępny jest oddzielny moduł redundancji.

Zalety

CP-E 24/5.0 oferuje kompaktową konstrukcję do użytku wewnątrz pomieszczeń z szerokim zakresem wejściowym i wybieralnym napięciem znamionowym (115/230 V AC), regulowanym napięciem wyjściowym i charakterystyką U/I zapewniającą stabilne zasilanie. Praca równoległa do trzech urządzeń umożliwia łatwe zwiększanie mocy, a dostępność dedykowanego modułu redundancji wspomaga zwiększoną niezawodność systemu. Zgodność z normami CE i RoHS zapewnia spełnienie odpowiednich norm bezpieczeństwa i ochrony środowiska.

Odpowiedni do

• Szaf sterowniczych przemysłowych i urządzeń automatyki
• Systemów oprzyrządowania i monitorowania
• Urządzeń telekomunikacyjnych i sieciowych wymagających napięcia 24 V DC
• Aplikacji wymagających redundancji równoległej lub zwiększonej mocy

Kluczowe specyfikacje

• Marka: ABB
• Model: CP-E 24/5.0 (MPN: 1SVR427034R0000, EAN: 4016779669689)
• Wyjście: 24 V DC nominalnie, regulowane 22,5–28,5 V DC
• Znamionowy prąd wyjściowy: 5 A
• Znamionowa moc wyjściowa: 120 W
• Napięcie wejściowe: szeroki zakres 90–132 V AC, 180–264 V AC, 210–375 V DC (znamionowe 115/230 V AC, automatyczny wybór)
• Zakres częstotliwości: 47–63 Hz
• Montaż: do użytku wewnątrz pomieszczeń (kompatybilny z szyną DIN, typowy dla serii CP-E)
• Normy: CE, RoHS

Jak używać

Zainstaluj CP-E 24/5.0 wewnątrz odpowiedniej szafy elektrycznej lub obudowy, przestrzegając lokalnych przepisów dotyczących okablowania. Podłącz wejście AC lub DC zgodnie z znamionowym zasilaniem i zapewnij prawidłowe uziemienie. Ustaw napięcie wyjściowe w zakresie regulacji 22,5–28,5 V DC, jeśli wymagane jest dostrojenie. Aby uzyskać wyższy całkowity prąd wyjściowy, połącz do trzech urządzeń równolegle zgodnie z instrukcjami ABB i użyj opcjonalnego modułu redundancji, gdy wymagana jest zdolność przełączania awaryjnego. Sprawdź połączenia i wykonaj testy funkcjonalne przed włączeniem zasilanego sprzętu.

Zalecenia

Używaj urządzenia w dobrze wentylowanych pomieszczeniach wewnątrz budynków i utrzymuj je w określonych zakresach wejściowych i wyjściowych. Postępuj zgodnie z instrukcją instalacji ABB dotyczącą połączeń równoległych i instalacji modułu redundancji. Regularnie sprawdzaj połączenia i upewnij się, że urządzenie jest zainstalowane na odpowiedniej szynie DIN lub powierzchni montażowej zgodnie z wytycznymi producenta.
