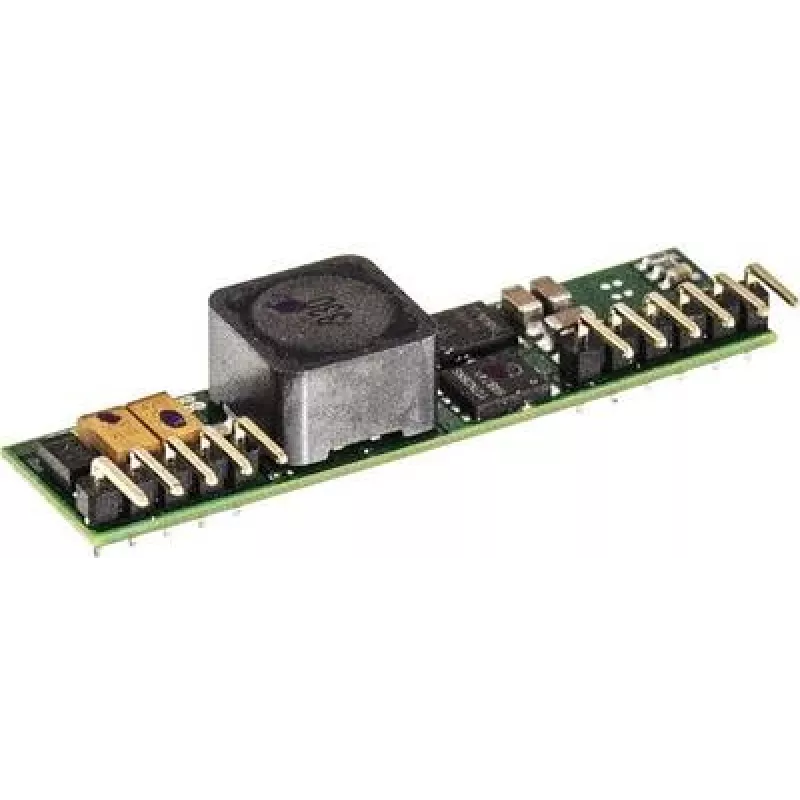

Zasilacz/przetwornica MEAN WELL NID35-12, 35 W, Wejście 20–53 V, Wyjście 12 V, RoHS

MEAN WELL NID35-12 to kompaktowy przetwornik DC-DC o mocy 35 W, zaprojektowany do dostarczania stałego napięcia wyjściowego 12 V z szerokiego zakresu wejściowego 20–53 V DC. Przeznaczony do montażu PCB w obudowie otwartej SIP, zapewnia do 2,9 A ciągłego prądu wyjściowego i posiada pilotów ON/OFF do integracji w systemach automatycznych. Jego niewielkie rozmiary i niski profil sprawiają, że nadaje się do zastosowań przemysłowych i wbudowanych o ograniczonej przestrzeni, gdzie wymagane jest stabilne napięcie 12 V.

Zalety

Przetwornik oferuje szeroki zakres napięcia wejściowego i niezawodną regulację 12 V przy prądzie do 2,9 A, umożliwiając stosowanie z różnymi źródłami prądu stałego. Konstrukcja w obudowie otwartej SIP do montażu PCB minimalizuje zajmowaną powierzchnię i ułatwia integrację w niestandardowych zespołach zasilających. Funkcja zdalnego ON/OFF umożliwia sterowanie na poziomie systemu bez dodatkowych elementów zewnętrznych. Zgodność z RoHS zapewnia spełnienie typowych wymagań środowiskowych i bezpieczeństwa dla elektroniki przemysłowej.

Zastosowanie

• Zasilanie czujników, sterowników i modułów komunikacyjnych 12 V z szerokozakresowych źródeł prądu stałego
• Systemy wbudowane i kompaktowe sterowniki przemysłowe o ograniczonej powierzchni PCB
• Sprzęt automatyki wymagający zdalnego włączania/wyłączania linii zasilania
• Niestandardowe płyty dystrybucji zasilania i projekty modernizacyjne

Kluczowe specyfikacje

• Napięcie wyjściowe: stałe 12 V DC
• Prąd wyjściowy: do 2,9 A (maksymalnie 35 W)
• Zakres napięcia wejściowego: 20–53 V DC
• Topologia: nieizolowany przetwornik DC-DC (obudowa otwarta)
• Typ obudowy: SIP, montaż na PCB
• Sterowanie: funkcja zdalnego ON/OFF
• Montaż: przewlekany, instalacja na PCB
• Środowisko: zgodność z RoHS

Sposób użycia

Zamontuj przetwornik na płytce drukowanej w wyznaczonym miejscu dla obudowy SIP, przewlekanym, i dokładnie przylutuj piny. Podłącz wejście prądu stałego w określonym zakresie 20–53 V do pinów wejściowych, a regulowane napięcie wyjściowe 12 V pobieraj z odpowiednich pinów wyjściowych, przestrzegając właściwej polaryzacji. Użyj pinu zdalnego ON/OFF, aby włączać lub wyłączać wyjście z mikrokontrolera lub zewnętrznego przełącznika zgodnie z logiką systemu. Zapewnij odpowiednią powierzchnię miedzi PCB lub ścieżki termiczne, jeśli urządzenie pracuje blisko maksymalnego obciążenia, aby ułatwić odprowadzanie ciepła.

Zalecenia

Aby zapewnić niezawodną długotrwałą pracę, zapewnij odpowiednią wentylację i unikaj pracy przy pełnym obciążeniu w ciasnych obudowach. Filtrowanie wejściowe i odsprzęganie umieść blisko wejścia przetwornika i postępuj zgodnie z wytycznymi producenta dotyczącymi układu połączeń masy i zarządzania termicznego, aby zminimalizować szumy i zapewnić stabilną regulację.
