Zasilacz/przetwornica Mean Well NID65-12, 65 W, wyjście 12 V, wejście 20–53 V, RoHS

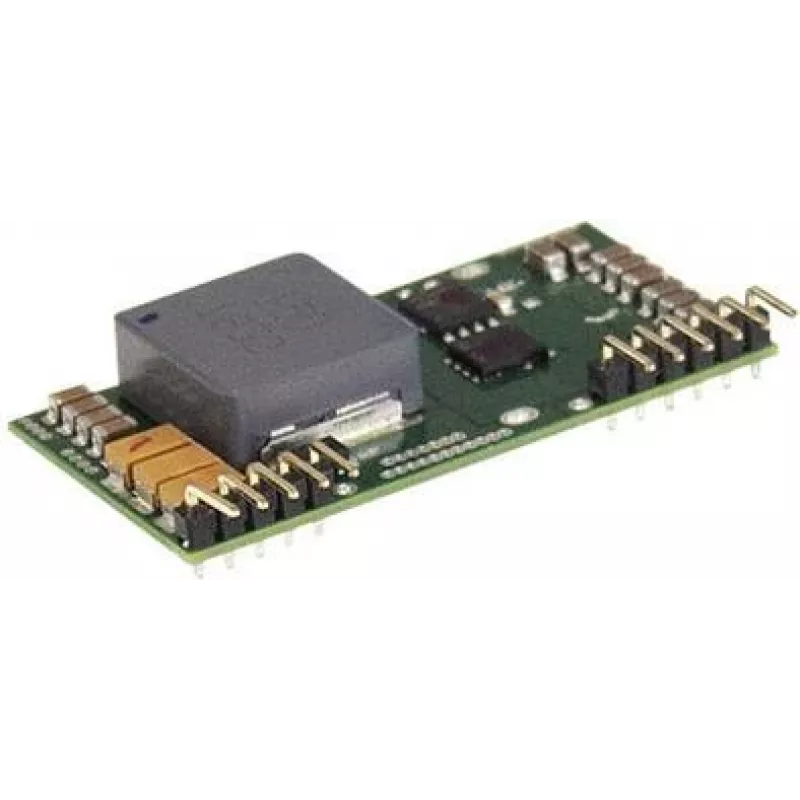

Mean Well NID65-12 to kompaktowa przetwornica DC-DC zapewniająca regulowane napięcie wyjściowe 12 V do 65 W z szerokiego zakresu wejściowego DC 20–53 V. Jej obudowa SIP z otwartą ramą do montażu na płytce PCB i niewielkie wymiary (26 × 50,8 × 11 mm) sprawiają, że nadaje się do projektów o ograniczonej przestrzeni, gdzie wymagane jest stabilne zasilanie 12 V. Przetwornica to nieizolowane rozwiązanie obniżające napięcie ze zdalnym włączaniem/wyłączaniem i zgodnością z RoHS do zastosowań w telekomunikacji, sterowaniu przemysłowym i systemach wbudowanych.

Zalety

NID65-12 dostarcza do 4,9 A przy 12 V z wydajną konwersją DC-DC w szerokim oknie napięcia wejściowego, zmniejszając potrzebę stosowania wielu szyn zasilania. Obudowa SIP i konstrukcja z otwartą ramą umożliwiają bezpośredni montaż na PCB i efektywne odprowadzanie ciepła. Zdalne włączanie/wyłączanie umożliwia zarządzanie energią na poziomie systemu, a zgodność z RoHS zapewnia przestrzeganie norm materiałów przyjaznych dla środowiska. Kompaktowe wymiary ułatwiają integrację w gęsto upakowanych zespołach.

Zastosowanie

• Sprzęt telekomunikacyjny i urządzenia sieciowe
• Moduły sterowania przemysłowego i systemy automatyki
• Systemy wbudowane i komputery jednopłytkowe
• Terminale punktów sprzedaży i kompaktowe urządzenia
• Systemy DC zasilane bateryjnie lub pojazdowe wykorzystujące wejścia 20–53 V

Kluczowe specyfikacje

• Napięcie wyjściowe: regulowane 12 V DC
• Prąd wyjściowy: do 4,9 A (całkowita moc wyjściowa do 65 W)
• Zakres napięcia wejściowego: 20–53 V DC
• Topologia: nieizolowana przetwornica obniżająca DC-DC
• Obudowa: SIP z otwartą ramą do montażu na PCB
• Sterowanie: pin zdalnego włączania/wyłączania
• Rozmiar: kompaktowe wymiary odpowiednie do układów o ograniczonej przestrzeni
• Zgodność: zgodność z RoHS

Jak używać

Zainstaluj przetwornicę bezpośrednio na PCB za pomocą pinów SIP, postępując zgodnie z zalecanym przez producenta rozmieszczeniem wyprowadzeń i wytycznymi dotyczącymi lutowania. Podłącz wejście DC w określonym zakresie 20–53 V i poprowadź wyjście 12 V do obciążenia odpowiednimi przewodami i odsprzęganiem. Użyj pinu zdalnego włączania/wyłączania, aby włączyć lub wyłączyć wyjście z kontrolera systemu lub sygnału logicznego, przestrzegając wymaganych poziomów napięcia sterującego. Zapewnij odpowiednią powierzchnię miedzi na PCB lub przelotki termiczne do odprowadzania ciepła podczas pracy w pobliżu maksymalnego obciążenia.

Zalecenia

Aby zapewnić niezawodne działanie, należy zapewnić odpowiednie filtrowanie wejścia i ochronę przed przepięciami na linii zasilania oraz unikać ciągłej pracy przy maksymalnym znamionowym obciążeniu bez zarządzania termicznego. Umieść kondensatory wyjściowe blisko pinów wyjściowych przetwornicy i postępuj zgodnie z wytycznymi dotyczącymi układu, aby zminimalizować szumy. W przypadku stosowania w systemach pojazdowych lub zasilanych bateryjnie należy zweryfikować warunki udarowe i przejściowe na wejściu oraz w razie potrzeby dodać zabezpieczenia.
