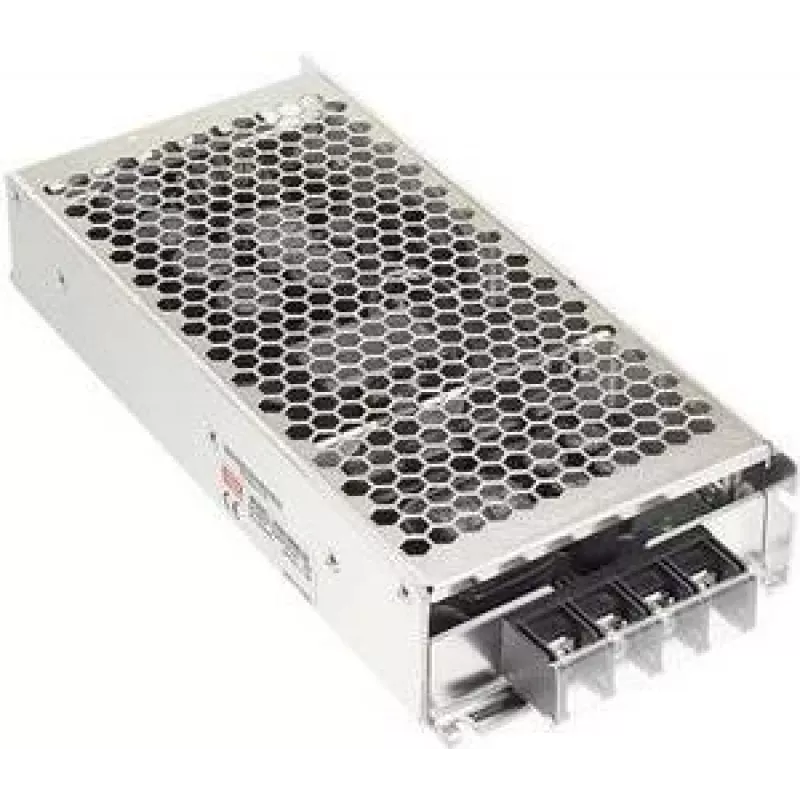

Zasilacz/przetwornica Mean Well RSD-300D-5 — 300 W, Wejście 67,2–143 V, Wyjście 5 V, RoHS

Mean Well RSD-300D-5 to kompaktowy zamknięty przetwornik DC-DC przeznaczony do przemysłowych i kolejowych systemów zasilania. Moduł zapewnia stałe napięcie wyjściowe 5 V przy łącznej mocy do 300 W, akceptując szeroki zakres wejściowego napięcia stałego odpowiedni do zastosowań pojazdowych i przytorowych. Spełnia wymagania normy kolejowej EN50155 i obejmuje wzmocnioną izolację między wejściem a wyjściem, co zapewnia bezpieczną pracę w wymagających środowiskach. Urządzenie jest zgodne z RoHS i ma smukłą obudowę o wymiarach 97 × 216 × 40 mm, dzięki czemu nadaje się do montażu na szynie DIN lub w szafie, gdzie potrzebne jest stabilne zasilanie 5 V.

Zalety

RSD-300D-5 oferuje szerokie okno napięcia wejściowego, które obejmuje typowe kolejowe i przemysłowe systemy prądu stałego, umożliwiając bezpośrednie podłączenie do akumulatorów lub pośrednich szyn DC bez dodatkowych przetworników. Dzięki możliwości dostarczania do 42 A przy 5 V obsługuje obciążenia wymagające wysokiego prądu, zachowując przy tym łatwe do opanowania odprowadzanie ciepła w kompaktowej obudowie. Urządzenie wyposażone jest w izolację wejście-wyjście 4000 Vdc, co zwiększa bezpieczeństwo i kompatybilność elektromagnetyczną w instalacjach z mieszanymi sygnałami. Zgodność z EN50155 i RoHS gwarantuje przydatność do zastosowań transportowych i przestrzeganie ograniczeń środowiskowych.

Nadaje się do

• Przetwarzania energii na pokładzie pociągów i zasilania urządzeń przytorowych
• Przemysłowych szaf sterowniczych i systemów na szynie DIN
• Dystrybucji prądu stałego z baterii i systemów zasilania pojazdów
• Wysokoprądowych obciążeń 5 V, takich jak sterowniki, sprzęt komunikacyjny i moduły I/O

Specyfikacje techniczne

• Napięcie wyjściowe: stałe 5 V DC
• Maksymalny prąd wyjściowy: do 42 A (całkowita moc wyjściowa ~300 W)
• Zakres napięcia wejściowego: szerokie wejście DC odpowiednie dla systemów 57,6–154 V DC
• Izolacja: izolacja wejście-wyjście 4000 Vdc
• Normy: zaprojektowany zgodnie z wymaganiami kolejowymi EN50155
• Zabezpieczenia: wbudowane zabezpieczenie przed przeciążeniem i zwarciem (typowe dla zamkniętych przetworników)
• Format: moduł zamknięty o kompaktowych wymiarach 97 × 216 × 40 mm

Jak używać

Zainstaluj RSD-300D-5 w odpowiedniej szafie lub na szynie DIN zgodnie z instrukcją mechaniczną dostarczoną przez producenta, zapewniając odpowiedni przepływ powietrza i odstęp wokół modułu. Podłącz wejście DC do odpowiedniej szyny napięciowej w podanym zakresie wejściowym, przestrzegając prawidłowej polaryzacji. Poprowadź wyjście 5 V do obwodów obciążenia, sprawdzając, czy łączny prąd obciążenia nie przekracza znamionowych 42 A. Potwierdź praktyki uziemienia i uziemienia ochronnego zgodnie z wymaganiami systemu i wykonaj wstępne próby włączenia zasilania, monitorując napięcie wyjściowe i temperaturę.

Zalecenia

Aby zapewnić niezawodną pracę długoterminową, utrzymuj temperaturę otoczenia i wentylację w granicach określonych przez producenta, unikaj narażania urządzenia na nadmierne wibracje lub wilgoć i stosuj odpowiednie bezpieczniki po stronie wejściowej. W przypadku instalacji kolejowych przestrzegaj odpowiednich praktyk instalacyjnych i konserwacyjnych EN50155 oraz zweryfikuj urządzenie w rzeczywistych warunkach pracy przed oddaniem do eksploatacji.
