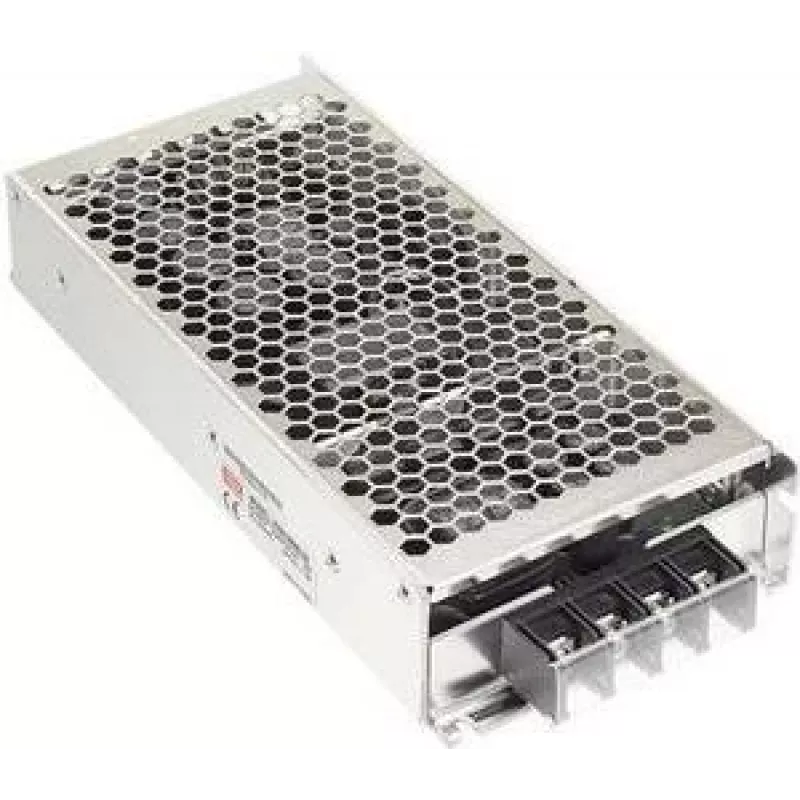

Zasilacz/przetwornica Mean Well RSD-300E-12, 300 W, wyjście 12 V, wejście 25,2–46,8 V

Mean Well RSD-300E-12 to zamknięty przetwornica DC-DC o mocy 300 W, która dostarcza regulowane napięcie wyjściowe 12 V DC z szerokiego zakresu napięcia wejściowego DC. Zaprojektowana z myślą o środowiskach przemysłowych i telekomunikacyjnych, akceptuje napięcia wejściowe od 25,2 do 46,8 V (typowy zakres pracy podawany jako 21,6–50,4 V DC), dostarcza do 22,5 A przy 12 V i spełnia wymagania dotyczące sprzętu kolejowego, w tym EN50155. Urządzenie oferuje wzmocnioną izolację między wejściem a wyjściem do 4000 V DC oraz kompaktową obudowę (97 × 216 × 40 mm), odpowiednią do montażu w szafach sprzętowych i szafach sterowniczych, gdzie wymagane jest stabilne zasilanie 12 V.

Zalety

RSD-300E-12 zapewnia stabilne regulowane wyjście 12 V z wysoką sprawnością jak na przetwornicę DC-DC klasy 300 W, szeroki zakres akceptowanych napięć wejściowych ułatwiający integrację systemu oraz certyfikowaną zgodność z normą kolejową EN50155, co gwarantuje niezawodną pracę w taborze kolejowym i innych wymagających instalacjach. Wzmocniona izolacja wejście-wyjście 4000 V DC zwiększa bezpieczeństwo i chroni podłączone układy elektroniczne. Kompaktowa, zamknięta obudowa ułatwia instalację w ograniczonej przestrzeni i systemach montowanych w szafach rack.

Zastosowanie

• Przemysłowe systemy sterowania wymagające zasilania 12 V DC
• Sprzęt telekomunikacyjny i sieciowy zasilany z magistrali DC o wyższym napięciu
• Elektronika taboru kolejowego i kolejowa spełniająca EN50155
• Systemy wbudowane i szafy o ograniczonej przestrzeni
• Systemy zasilania awaryjnego i szafy dystrybucji zasilania DC

Kluczowe specyfikacje

• Napięcie wyjściowe: regulowane 12 V DC
• Prąd wyjściowy: do 22,5 A (klasa 300 W)
• Zakres napięcia wejściowego: szerokie wejście DC, nominalnie 25,2–46,8 V (praca 21,6–50,4 V DC)
• Izolacja: wzmocniona izolacja wejście-wyjście do 4000 V DC
• Normy: zgodność z wymaganiami kolejowymi EN50155
• Obudowa: zamknięty przetwornica odpowiednia do montażu w szafie rack lub szafie
• Wymiary: 97 × 216 × 40 mm
• Zgodność z RoHS

Sposób użycia

Zainstaluj RSD-300E-12 w odpowiednim stelażu lub obudowie, przestrzegając zaleceń producenta dotyczących wentylacji i bezpiecznego montażu. Podłącz wejście DC z kompatybilnego źródła mieszczącego się w określonym zakresie napięcia, upewniając się co do prawidłowej polaryzacji i odpowiednich przewodów dla spodziewanego prądu. Podłącz wyjście 12 V DC do obciążenia, sprawdzając, czy całkowite obciążenie nie przekracza znamionowego prądu wyjściowego. Przestrzegaj wymagań izolacji przy integracji z innymi systemami i stosuj się do praktyk instalacyjnych związanych z EN50155 w zastosowaniach kolejowych.

Zalecenia

Zapewnij odpowiednie chłodzenie i odstęp wokół urządzenia, aby utrzymać sprawność i wydłużyć żywotność. Używaj przewodów i bezpieczników o odpowiednim przekroju zarówno w obwodach wejściowych, jak i wyjściowych. W przypadku wdrożeń kolejowych lub transportowych postępuj zgodnie z obowiązującymi wytycznymi instalacyjnymi i środowiskowymi EN50155 oraz przeprowadzaj regularne przeglądy konserwacyjne w celu potwierdzenia prawidłowych połączeń i działania.
