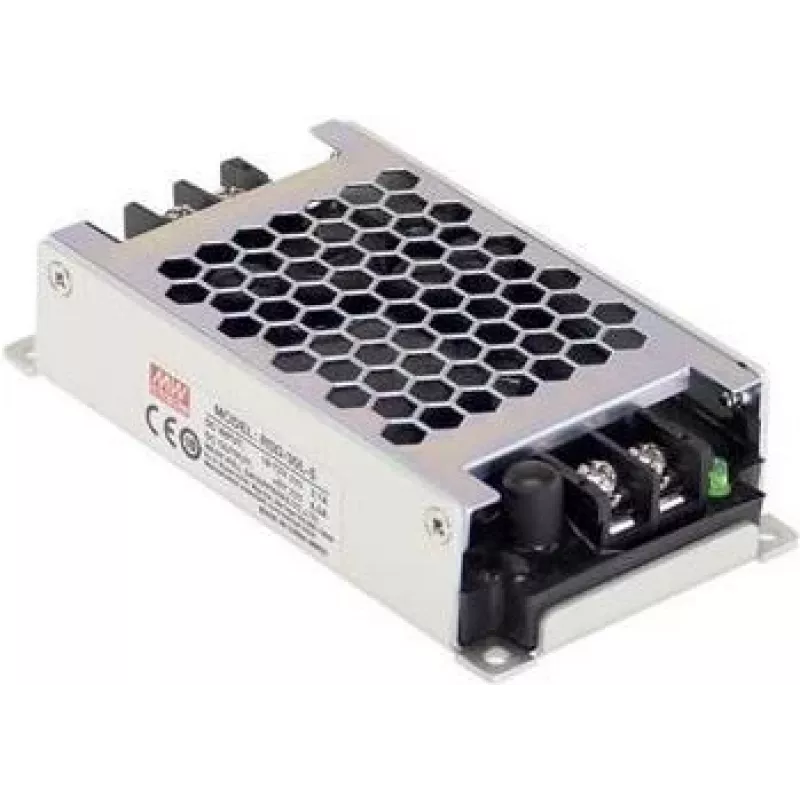

Zasilacz/przetwornica MEAN WELL RSD-30H-24 — 30 W, wyjście 24 V, wejście 40–160 V, RoHS

MEAN WELL RSD-30H-24 to kompaktowy przetwornica DC-DC w obudowie zamkniętej zapewniająca stabilizowane napięcie wyjściowe 24 V DC przy prądzie do 1,25 A z szerokiego zakresu wejściowego 40–160 V DC. Zaprojektowany do instalacji o ograniczonej przestrzeni, ten zasilacz/przetwornica o mocy 30 W spełnia normę kolejową EN50155 i oferuje izolację 4000 V DC między wejściem a wyjściem. Urządzenie ma wymiary 60 × 113 × 25 mm i jest zgodne z wymaganiami RoHS, co czyni je odpowiednim do systemów sterowania przemysłowego, telekomunikacji i systemów wbudowanych wymagających stabilnego zasilania 24 V.

Zalety

Obudowa zapewnia stabilne napięcie wyjściowe 24 V przy mocy ciągłej do 30 W w małej obudowie, gwarantując niezawodną pracę w ograniczonych przestrzeniach. Szeroki zakres wejściowy 40–160 V DC obsługuje różnorodne źródła zasilania DC i stany przejściowe. Zgodność z normą kolejową EN50155 i wysoka wytrzymałość izolacji między wejściem a wyjściem poprawiają bezpieczeństwo i kompatybilność elektromagnetyczną w środowiskach transportowych i przemysłowych. Zgodność z RoHS ogranicza ilość substancji niebezpiecznych w konstrukcji komponentów.

Nadaje się do

• Systemy sterowania przemysłowego wymagające kompaktowego źródła 24 V DC
• Sprzęt telekomunikacyjny i lokalizacje zdalne z szerokim zakresem napięć wejściowych DC
• Systemy wbudowane i moduły automatyki w ciasnych przestrzeniach
• Elektronika kolejowa i transportowa zgodna z EN50155

Główne specyfikacje

• Wyjście: 24 V DC, do 1,25 A (30 W)
• Zakres napięcia wejściowego: 40–160 V DC
• Napięcie izolacji: 4000 V DC między wejściem a wyjściem
• Normy: zaprojektowany zgodnie z wymaganiami kolejowymi EN50155
• Typ opakowania: przetwornica DC-DC w obudowie zamkniętej
• Wymiary: 60 × 113 × 25 mm
• Zgodny z RoHS

Sposób użycia

Zainstaluj przetwornicę w miejscu z odpowiednią wentylacją i zamocuj zgodnie z zaleceniami montażowymi dla obudowy. Podłącz wejście DC w określonym zakresie 40–160 V, sprawdź biegunowość przed włączeniem zasilania. Podłącz wyjście 24 V do obciążenia, upewniając się, że całkowity pobór prądu nie przekracza 1,25 A. Przestrzegaj dopuszczalnej temperatury otoczenia i orientacji montażowej z dokumentacji producenta, aby utrzymać wydajność i trwałość.

Zalecenia

W celu niezawodnej pracy zapewnij ochronę przed przepięciami wejściowymi i nadprądową przy źródle, prowadź okablowanie zasilające i sygnałowe tak, aby zminimalizować zakłócenia elektromagnetyczne. Stosuj odpowiednie bezpieczniki lub zabezpieczenia obwodu po stronie wejściowej i wyjściowej, a w przypadku zastosowań kolejowych lub transportowych przestrzegaj praktyk instalacyjnych zgodnych z EN50155.
