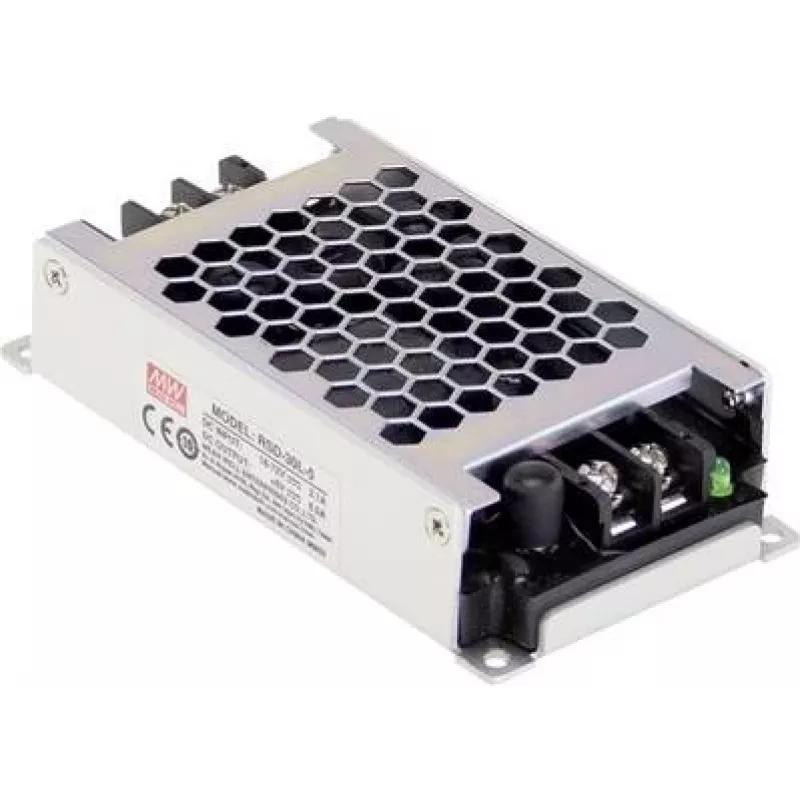

Zasilacz/przetwornica Mean Well RSD-30L-24, 30 W, wyjście 24 V, wejście 18–72 V

Mean Well RSD-30L-24 to kompaktowa zamknięta przetwornica DC-DC, która zapewnia regulowane napięcie wyjściowe 24 V przy prądzie do 1,25 A z szerokiego zakresu napięcia wejściowego 18–72 V. Dzięki mocy wyjściowej 30 W, zgodności z normą kolejową EN50155 i izolacji wejście-wyjście 4000 V DC, ten zasilacz/przetwornica został zaprojektowany do zastosowań przemysłowych i motoryzacyjnych i mieści się w ciasnych instalacjach dzięki swoim kompaktowym wymiarom (60 × 113 × 25 mm). Urządzenie spełnia wymagania RoHS i nadaje się do zasilania sprzętu 24 V, modułów sterujących i systemów z podtrzymaniem bateryjnym, gdzie wymagana jest niezawodna konwersja DC i izolacja galwaniczna.

Zalety

RSD-30L-24 oferuje szerokie okno napięcia wejściowego, które obsługuje różne źródła zasilania pojazdów i przemysłowe, zmniejszając potrzebę stosowania dodatkowych przetwornic. Jego regulowane wyjście 24 V zapewnia stabilną pracę podłączonych urządzeń, a izolacja 4000 V DC zapewnia ochronę przed zdarzeniami przejściowymi i pętlami uziemienia. Zgodność z EN50155 sprawia, że przetwornica nadaje się do zastosowań kolejowych i transportowych, a mała zamknięta obudowa upraszcza instalację w ograniczonej przestrzeni. Wydajność urządzenia i wbudowane zabezpieczenia przyczyniają się do niezawodnej, długotrwałej pracy w wymagających warunkach.

Zastosowanie

• Zasilanie czujników, aktuatorów i modułów sterujących 24 V w pojazdach i sprzęcie przemysłowym
• Systemy z podtrzymaniem bateryjnym i kondycjonowanie wejścia UPS
• Elektronika kolejowa i taboru kolejowego zgodna z EN50155
• Kompaktowe obudowy i instalacje w pobliżu szyn DIN o ograniczonej przestrzeni

Kluczowe specyfikacje

• Napięcie wejściowe: 18–72 V DC
• Napięcie wyjściowe: 24 V DC
• Maksymalny prąd wyjściowy: 1,25 A
• Moc wyjściowa: 30 W
• Izolacja: 4000 V DC wejście-wyjście
• Normy: zgodność z EN50155
• Wymiary: 60 × 113 × 25 mm
• Zabezpieczona zamknięta przetwornica odpowiednia do zastosowań przemysłowych i motoryzacyjnych

Sposób użycia

Podłącz wejście RSD-30L-24 do odpowiedniego źródła DC w zakresie 18–72 V, przestrzegając prawidłowej polaryzacji i solidnego okablowania. Zamontuj zamkniętą przetwornicę w miejscu z odpowiednią wentylacją i ochroną mechaniczną, wykorzystując dostępne punkty montażowe lub zalecane elementy mocujące. Podłącz wyjście 24 V do obciążenia, upewniając się, że łączne obciążenie nie przekracza wartości znamionowej 1,25 A oraz że przekrój przewodów i bezpieczniki są zgodne z lokalnymi przepisami elektrycznymi. Przed oddaniem do ciągłej eksploatacji sprawdź napięcie wyjściowe pod obciążeniem i potwierdź stabilną pracę.

Zalecenia

Aby uzyskać najlepsze rezultaty, stosuj odpowiednie zabezpieczenie wejścia (bezpiecznik lub wyłącznik automatyczny) oraz tłumienie przepięć podczas integracji z systemami pojazdowymi lub kolejowymi. Utrzymuj temperaturę otoczenia w zakresie znamionowym urządzenia i unikaj zakrywania obudowy, aby zapewnić prawidłowe odprowadzanie ciepła. W przypadku zastosowań o krytycznym znaczeniu dla bezpieczeństwa lub w transporcie zbiorowym przestrzegaj odpowiednich norm instalacyjnych i przeprowadzaj regularne przeglądy połączeń i mocowania.
