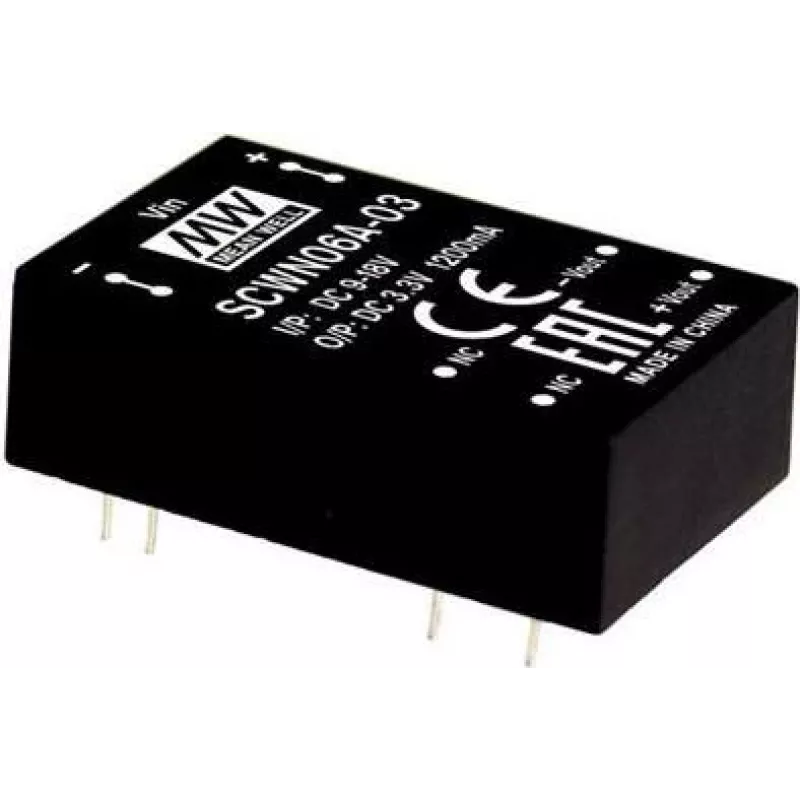

Zasilacz/przetwornica Mean Well SCWN06A-05, 6 W, 5 V, 1 A

Mean Well SCWN06A-05 to kompaktowy regulowany przetwornik DC-DC z pojedynczym wyjściem, dostarczający napięcie 5 V DC przy prądzie do 1 A z wejścia 9–18 V DC. Umieszczony w obudowie DIP do montażu przewlekanego, ten zasilacz/przetwornica o mocy 6 W zapewnia izolację wejście-wyjście 3000 VDC i jest przeznaczony do systemów wbudowanych oraz urządzeń elektronicznych niskiej mocy wymagających stabilnej linii 5 V. Moduł jest zgodny z RoHS i dostarczany w ilościach hurtowych do zastosowań produkcyjnych.

Zalety

SCWN06A-05 oferuje małe rozmiary i montaż przewlekany DIP dla łatwej integracji z PCB, niezawodne regulowane wyjście z niskim tętnieniem odpowiednie dla wrażliwej elektroniki oraz wysokie napięcie izolacji chroniące przed przepięciami między wejściem a wyjściem. Szeroki zakres napięcia wejściowego upraszcza współpracę z typowymi pakietami baterii i pośrednimi szynami DC, a moc znamionowa 6 W obsługuje wiele zastosowań niskiej mocy bez dodatkowego chłodzenia.

Zastosowanie

• Systemy wbudowane i płytki mikrokontrolerów wymagające zasilania 5 V
• Moduły sterowania przemysłowego z izolowanym zasilaniem
• Urządzenia zasilane bateryjnie pracujące ze źródeł 9–18 V DC
• Prototypowanie i montaż PCB z wykorzystaniem komponentów przewlekanych

Kluczowe specyfikacje

• Napięcie wejściowe: 9–18 V DC
• Napięcie wyjściowe: 5 V DC
• Maksymalny prąd wyjściowy: 1 A
• Moc wyjściowa: 6 W
• Izolacja: 3000 VDC wejście-wyjście
• Typ obudowy: DIP do montażu przewlekanego
• Regulacja: pojedyncze regulowane wyjście
• Zgodność: RoHS

Sposób użycia

Zainstaluj SCWN06A-05 na płytce PCB za pomocą przewlekanych wyprowadzeń DIP, zapewniając prawidłową polaryzację na połączeniach wejściowych i wyjściowych. Podaj napięcie wejściowe DC w zakresie od 9 do 18 V; moduł dostarcza regulowane wyjście 5 V przy prądzie do 1 A. Przestrzegaj standardowych zasad projektowania PCB dla przekształtników mocy: prowadź ścieżki wejściowe i wyjściowe tak, aby zminimalizować pętlę, umieszczaj kondensatory odsprzęgające blisko obciążenia i trzymaj wrażliwe ścieżki sygnałowe z dala od ścieżek przełączających. Upewnij się, że urządzenie jest zamontowane z odpowiednią przestrzenią do wentylacji w przypadku pracy blisko maksymalnej mocy znamionowej.

Wskazówki dotyczące użytkowania

Aby zapewnić niezawodną długotrwałą pracę, sprawdź, czy temperatura otoczenia i rozmieszczenie na płytce spełniają ograniczenia termiczne modułu, unikaj ciągłego obciążania przetwornicy maksymalnym prądem bez oceny termicznej oraz zapewnij ochronę przeciwprzepięciową na wejściu w przypadku zasilania z hałaśliwych lub indukcyjnych źródeł.
