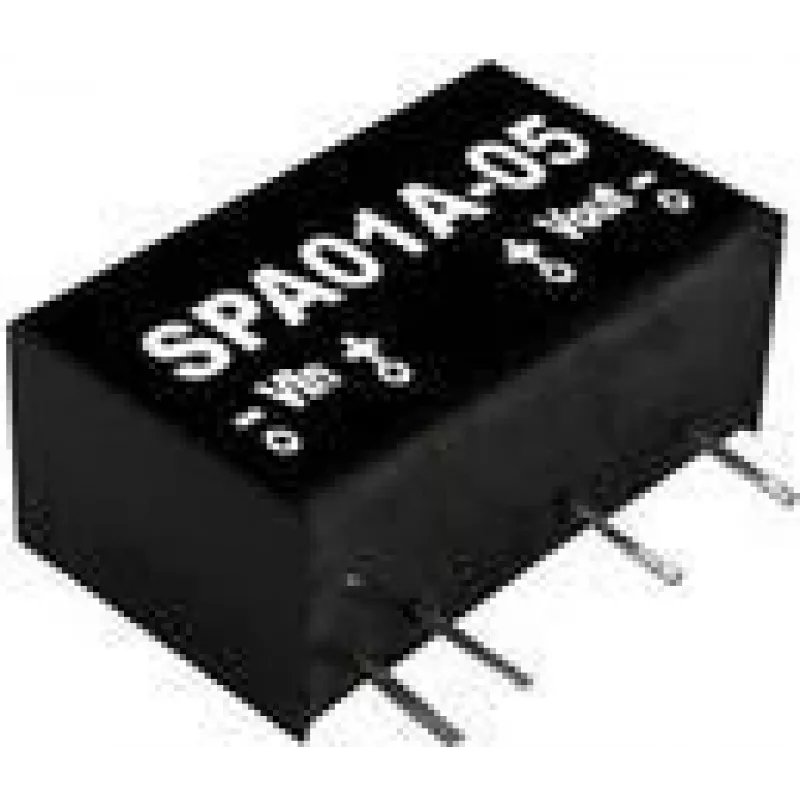

Zasilacz/przetwornica Mean Well SPA01A-05, wyjście 5 V DC, 0,2 A, 1 W, RoHS

Mean Well SPA01A-05 to kompaktowy regulowany przetwornik DC-DC z pojedynczym wyjściem, dostarczający napięcie 5 V DC przy prądzie 0,2 A (1 W) w obudowie SIP. Moduł zapewnia izolację wejście-wyjście 1500 VDC i jest zgodny z RoHS, dzięki czemu nadaje się do niskomocowej elektroniki wbudowanej, urządzeń sygnałowych i małych czujników, gdzie wymagana jest oszczędność miejsca i izolacja elektryczna.

Zalety

SPA01A-05 oferuje regulowane wyjście 5 V przy maksymalnym prądzie 0,2 A z wbudowaną izolacją 1500 VDC między wejściem a wyjściem, bardzo małą i lekką obudowę SIP (około 3 g) oraz zgodność z normami RoHS. Regulowane wyjście i izolacja ułatwiają integrację w układach wymagających stabilnego zasilania niskonapięciowego i ochrony między różnymi domenami napięciowymi.

Zastosowanie

• Elektronika wbudowana i moduły mikrokontrolerów
• Moduły kondycjonowania sygnałów i komunikacyjne
• Małe czujniki i urządzenia pomiarowe
• Aplikacje o ograniczonej przestrzeni wymagające izolacji elektrycznej

Specyfikacje techniczne

• Napięcie wyjściowe: 5 V DC
• Prąd wyjściowy: 0,2 A (200 mA)
• Moc wyjściowa: 1 W
• Izolacja: 1500 VDC wejście-wyjście
• Typ obudowy: SIP
• Zgodność: RoHS
• Waga: ok. 3 g
• Producent: Mean Well, model SPA01A-05 (EAN 4021087033565)

Sposób użycia

Zainstaluj SPA01A-05 na płytce drukowanej, używając pinów SIP zgodnie z zalecanym rozmieszczeniem wyprowadzeń producenta i zachowaj polaryzację przy podłączaniu wejścia i wyjścia. Podaj napięcie wejściowe w zakresie określonym dla przetwornika (szczegóły w oficjalnej karcie katalogowej w zakresie limitów wejściowych) oraz poprowadź masy i sygnały tak, aby zachować znamionową izolację. Zastosuj odpowiednie odsprzęganie i upewnij się, że obciążenie wyjścia modułu nie przekracza 0,2 A, aby uniknąć przegrzania lub utraty regulacji.

Zalecenia

Przetwornik jest przeznaczony do zastosowań niskomocowych; zapoznaj się z kartą katalogową Mean Well w celu uzyskania szczegółowego zakresu napięcia wejściowego, rozważań termicznych i zalecanego układu PCB. Do aplikacji wymagających wyższego prądu lub mocy wybierz moduł o odpowiednich parametrach. Zachowaj odległości izolacyjne i odstępy na płytce drukowanej, aby utrzymać izolację 1500 VDC.
