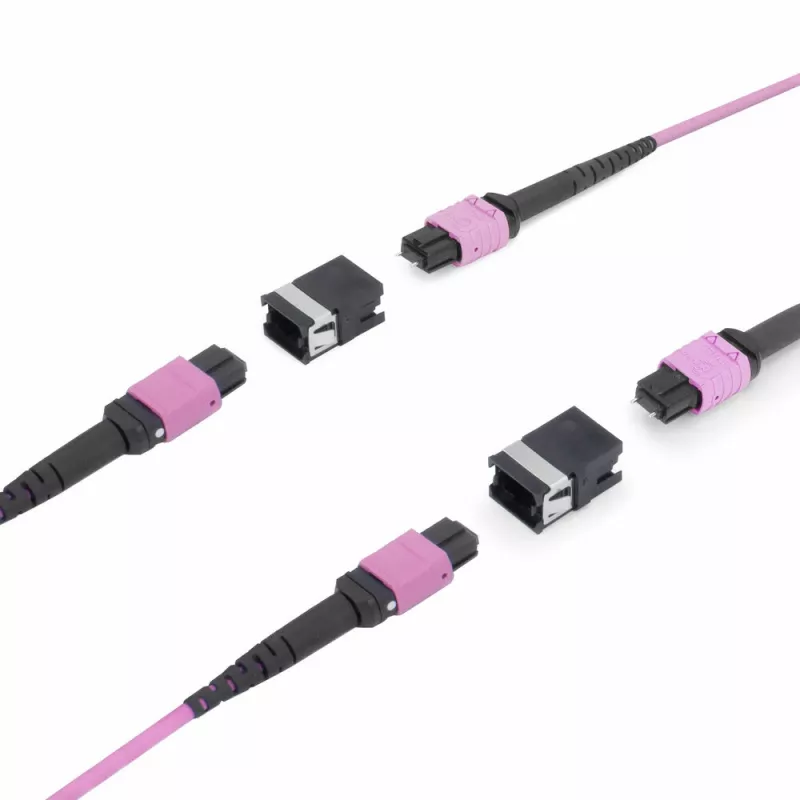

Zestaw adapterów ACT DisplayPort na MTP/MPO do przedłużenia połączenia DisplayPort do 8K@60Hz

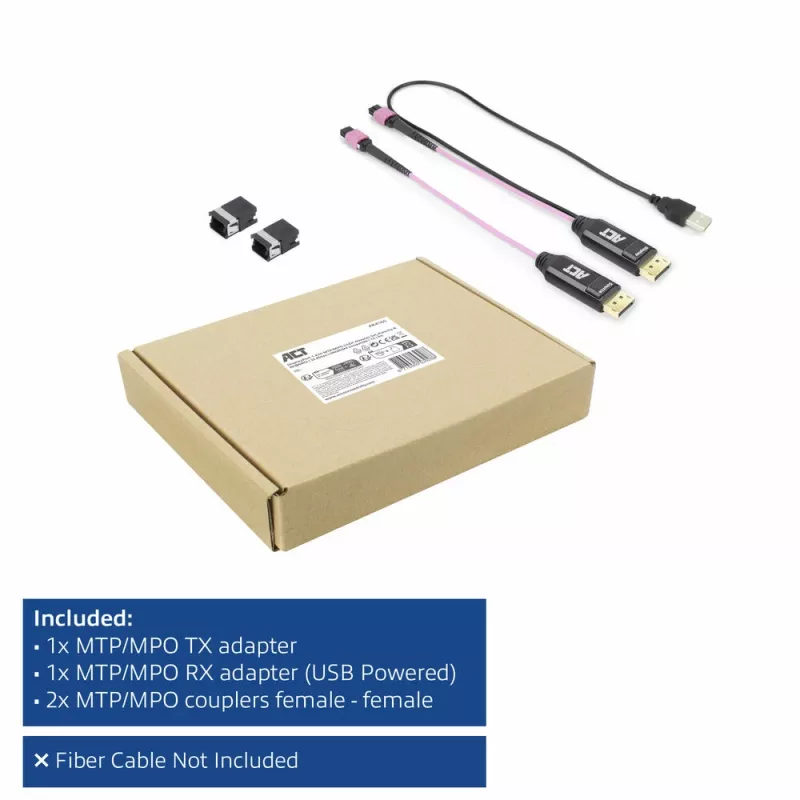

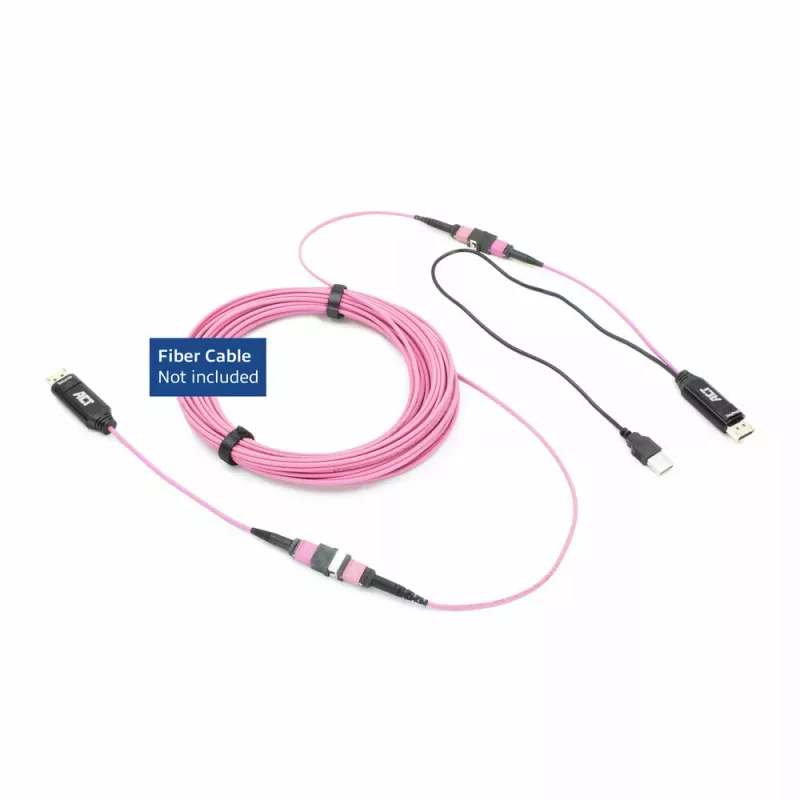

Przedłuż sygnał DisplayPort 8K do 300 metrów za pomocą zestawu adapterów ACT DisplayPort na MTP/MPO (AK4165). Zestaw adapterów obsługuje wideo DisplayPort do 8K@60Hz przez kable światłowodowe OM3/OM4 MTP/MPO z polaryzacją B, wykorzystując modułowe jednostki nadajnika (TX) i odbiornika (RX), które można zamieniać w celu elastycznej instalacji. Adaptery wykorzystują światłowody, aby zachować przepustowość i odporność na zakłócenia elektromagnetyczne i radiowe.

Zalety

Zastosowanie światłowodu OM3/OM4 MTP/MPO pozwala zachować optymalną integralność sygnału, przepustowość i prędkość na całej długości (dla OM4 do 300 metrów; dla OM3 do 100 metrów). Dane i wideo są przesyłane przez światłowód, dzięki czemu sygnał jest odporny na zakłócenia elektromagnetyczne (EMI) i zakłócenia częstotliwości radiowych (RFI). Moduły TX i RX są wymienne, co umożliwia dwukierunkową pracę poprzez zamianę końcówek kabla zamiast wymiany całego kabla. Zestaw adapterów jest kompatybilny z męskimi złączami DisplayPort i spełnia normy CE oraz UKCA.

Zastosowanie

• Przedłużanie połączeń wideo DisplayPort do 8K@60Hz na duże odległości
• Profesjonalne instalacje AV i środowiska nadawcze wymagające odporności na EMI/RFI
• Konfiguracje w centrach danych lub okablowaniu strukturalnym wykorzystujące światłowód OM3/OM4 MTP/MPO z polaryzacją B

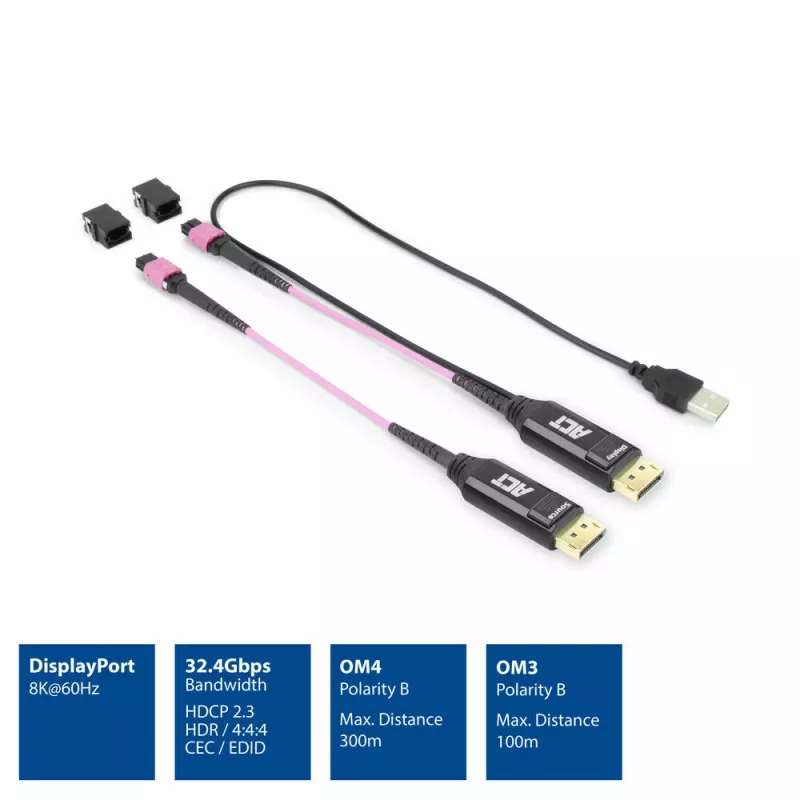

Kluczowe specyfikacje

• Model: AK4165
• Obsługiwana rozdzielczość: 8K@60Hz

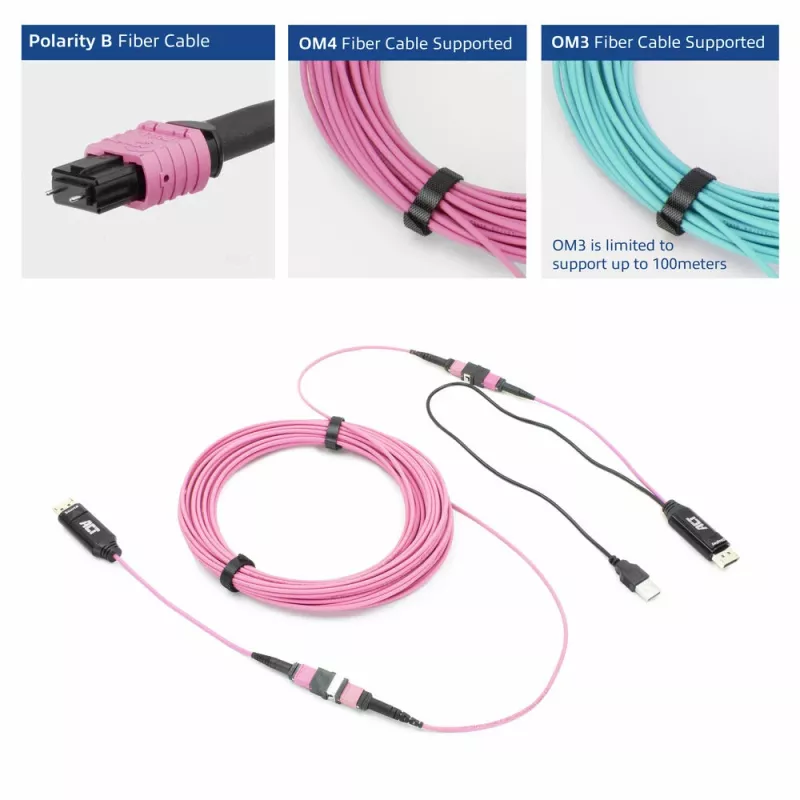

• Typ kabla: OM3/OM4 MTP/MPO (polaryzacja B)

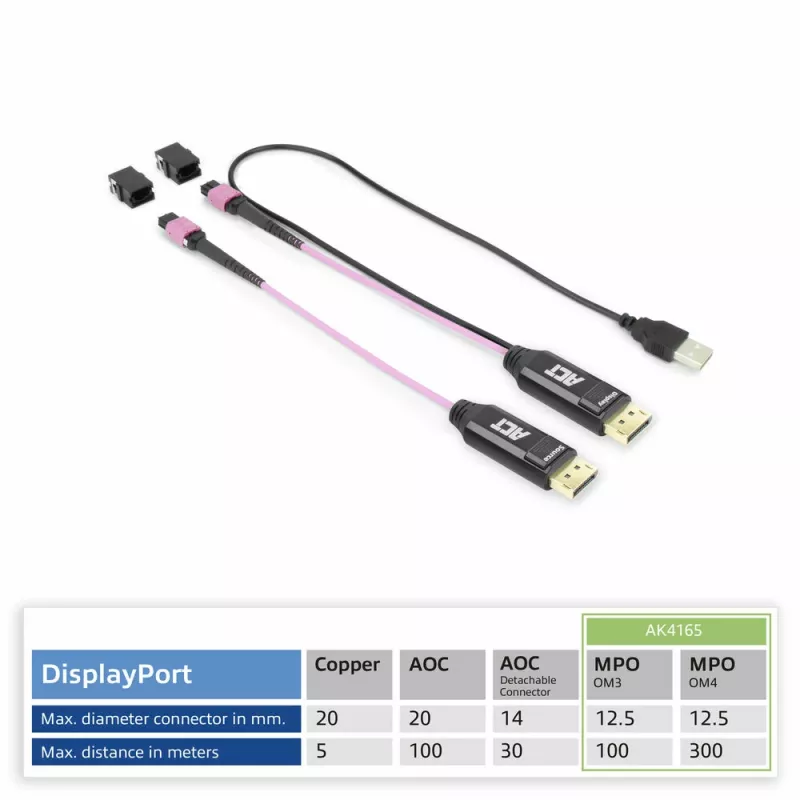

• Maksymalna odległość: OM4 do 300 m; OM3 do 100 m
• Złącze: Męski DisplayPort
• Normy: CE, UKCA, ANSI/TIA-568.2-D
• Średnica kabla: 3 mm
• Marka: ACT
• Kolor produktu: Różowy

Sposób użycia

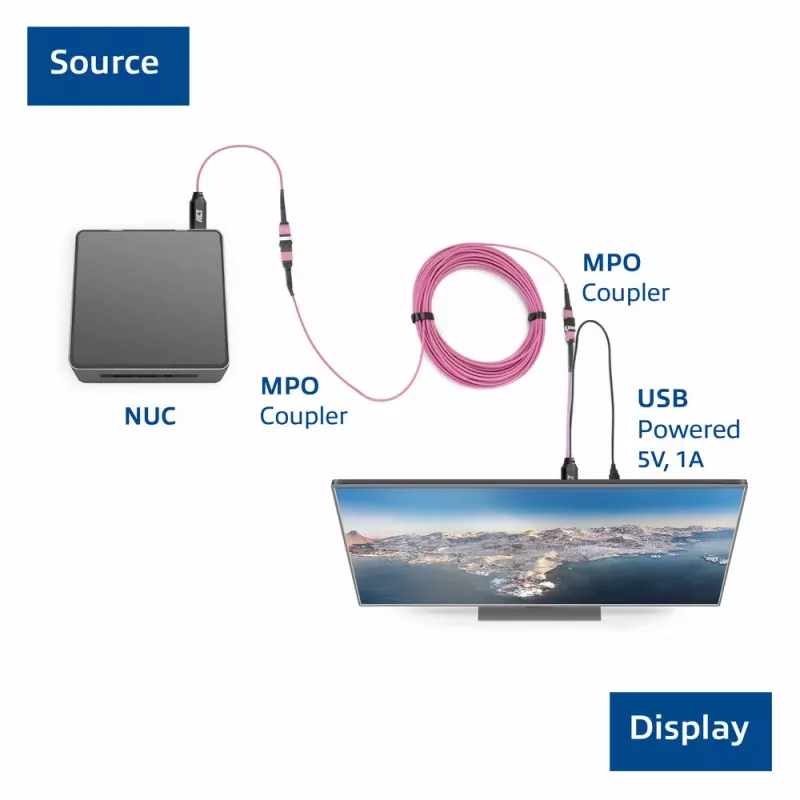

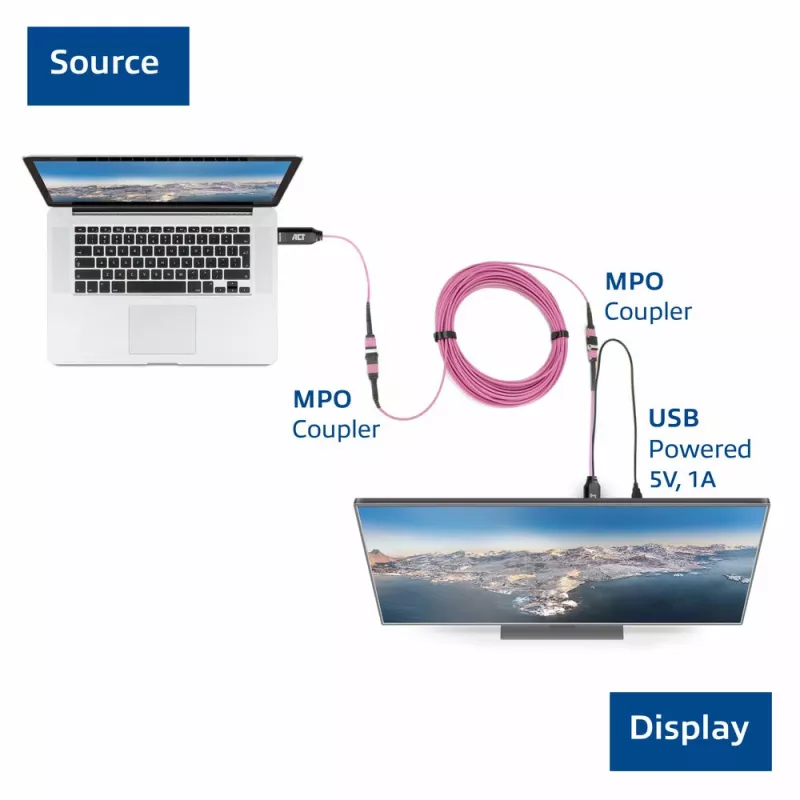

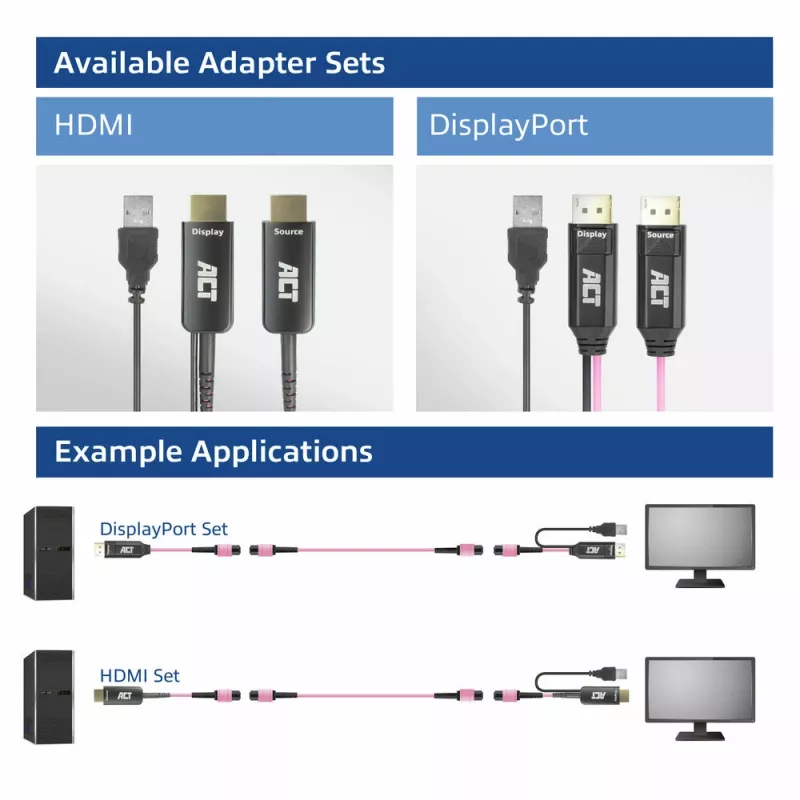

Zainstaluj jednostkę TX przy źródle z męskim złączem DisplayPort, a jednostkę RX przy wyświetlaczu. Połącz TX i RX za pomocą kabla światłowodowego OM3/OM4 MTP/MPO z polaryzacją B. W przypadku użycia dwukierunkowego zamień końcówki kabla TX i RX, zamiast wymieniać moduły. Sprawdź ustawienia DisplayPort w źródle i wyświetlaczu dla 8K@60Hz i upewnij się, że długość światłowodu mieści się w granicach dla OM3/OM4.

Zalecenia

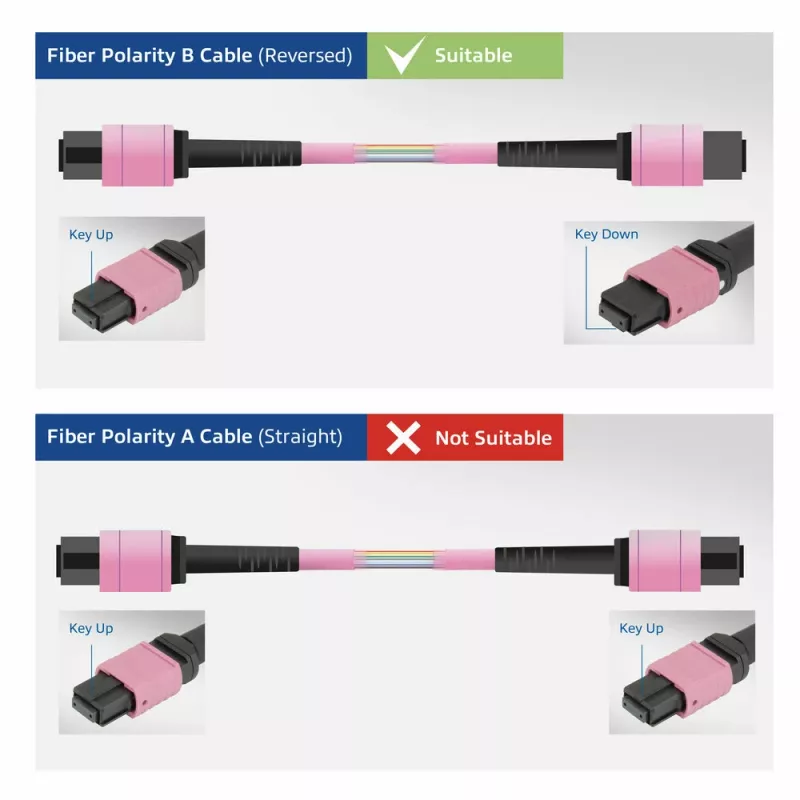

Używaj światłowodu OM4 dla tras zbliżających się do 300 metrów, aby zagwarantować pełną wydajność 8K@60Hz; dla krótszych tras OM3 jest dopuszczalny do 100 metrów. Chroń złącza światłowodowe przed kurzem i naprężeniami mechanicznymi oraz potwierdź zachowanie polaryzacji B podczas zakańczania lub testowania kabla MTP/MPO.
