Zestaw instalacyjny DIGITUS Fttx wstępnie zmontowany 4-fiber LC/APC 70 m 9 µm

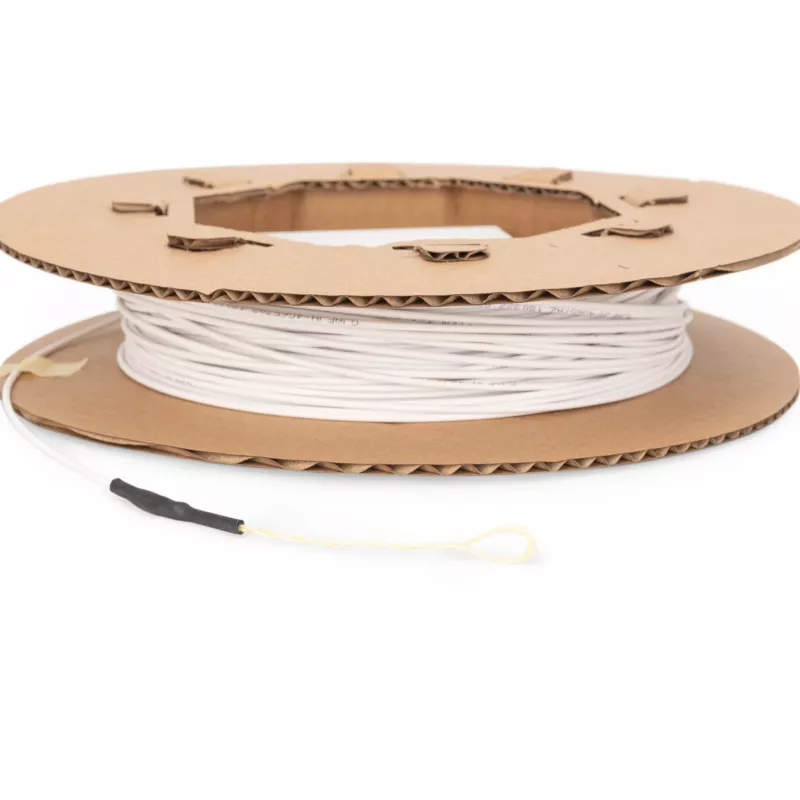

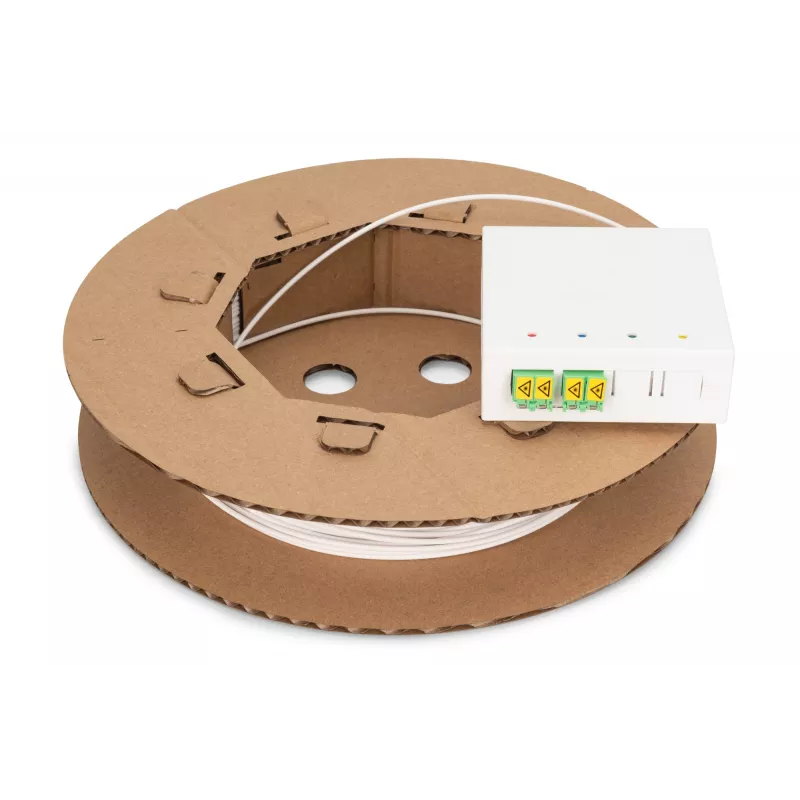

Zestaw instalacyjny DIGITUS Fttx to kompaktowe rozwiązanie FTTH dostarczane ze wstępnie zmontowanym kablem instalacyjnym o długości 70 m, zawierającym cztery światłowody 9 µm oraz zakończenia złączami LC/APC po jednej stronie. Zaprojektowany do szybkiego wdrażania szybkich połączeń światłowodowych do domu (FTTH) na poziomie sieci 4, zestaw zawiera puszkę przyłączeniową do montażu ściennego i na szynie DIN ze zintegrowaną kasetą spawów oraz dwoma dupleksowymi sprzęgaczami LC-APC, co ułatwia podłączenie do bram domowych lub paneli dystrybucyjnych.

Zalety

Ten gotowy do instalacji zestaw skraca czas instalacji wewnątrz lokalu mieszkalnego, oferując wstępnie zakończone złącza LC/APC oraz otwarty koniec kabla ułatwiający poprowadzenie do punktu przekazania budynku. Puszka przyłączeniowa umożliwia montaż powierzchniowy, posiada zintegrowane osłony laserowe na sprzęgaczach LC/APC oraz solidne oczko do przeciągania, ułatwiające bezpieczną instalację kabla w systemach rurowych. Wszystkie niezbędne komponenty do wykonania wewnętrznego przyłącza FTTH są dołączone, co umożliwia łatwe spawanie i rozbudowę.

Zastosowanie

• Wewnętrzne instalacje FTTH/Fttx w mieszkaniach i domach jednorodzinnych
• Połączenie od punktu przekazania budynku do bramy domowej lub ONT
• Profesjonalne lub szybkie wdrożenia światłowodowe w budynkach mieszkalnych
• Sytuacje wymagające kompaktowych, powierzchniowych lub montowanych na szynie DIN przyłączy światłowodowych

Kiedy może nie być odpowiedni

Ten zestaw jest przeznaczony do wewnętrznych i krótkich przyłączy zewnętrznych i nie jest zaprojektowany jako kabel szkieletowy dalekiego zasięgu. Zawiera wstępnie zmontowany kabel przyłączeniowy z zakończeniami LC/APC tylko po jednej stronie; jeśli potrzebne są inne typy złączy, konieczne będą dodatkowe adaptery lub złącza zarabiane w terenie. Kabel o średnicy 2,0 mm i biała powłoka LSOH są zoptymalizowane pod kątem typowych tras w budynkach mieszkalnych, ale mogą nie spełniać szczególnych wymagań dotyczących ochrony mechanicznej w przypadku nieosłoniętych odcinków zewnętrznych bez dodatkowej osłony lub rury ochronnej.

Kluczowe specyfikacje

• Długość kabla przyłączeniowego: 70 m
• Liczba i typ włókien: 4 × 9/125 µm włókna G.657.A2 zoptymalizowane pod kątem gięcia
• Średnica kabla: 2,0 mm
• Bufor: 900 µm usuwalny bufor
• Elementy wzmacniające: przędza aramidowa do odciążania naprężeń
• Powłoka zewnętrzna: LSOH, kolor biały
• Klasa konstrukcji kabla: I-V(ZN)H
• Reakcja na ogień (CPR): Dca
• Typ złącza: LC/APC (wstępnie zmontowane po jednej stronie), polerowanie APC
• Liczba portów panelu: 4 (2 wyposażone porty z 2× dupleksowymi sprzęgaczami LC-APC)
• Wymiary puszki przyłączeniowej (W×S×G): 80 × 80 × 28 mm
• Materiał puszki przyłączeniowej: ABS
• Temperatura pracy (kabel): -15 °C do +70 °C
• Zakres temperatur instalacji: -10 °C do +60 °C
• Temperatura przechowywania/pracy (puszka): -40 °C do +65 °C
• Waga (zestaw): ok. 60 g
• Obsługa pełnego dupleksu

Sposób użycia

Zamontuj puszkę przyłączeniową FTTH w wybranym miejscu wewnątrz budynku na ścianie lub szynie DIN. Poprowadź wstępnie zmontowany kabel przyłączeniowy przez rurę lub wyznaczoną trasę do punktu przekazania budynku i w razie potrzeby użyj oczka do przeciągania. Zakończone złącza LC/APC są gotowe do podłączenia do ONT, routera lub adaptera; otwarty koniec kabla można przygotować i spawać wewnątrz zintegrowanej kasety spawów, aby połączyć się ze światłowodem po stronie budynku. Upewnij się, że osłony laserowe pozostają zamknięte do momentu połączenia złączy, a podczas instalacji przestrzegaj standardowych procedur obsługi i czyszczenia światłowodów.

Co wziąć pod uwagę przed zakupem

• Sprawdź kompatybilność złącza LC/APC z Twoim ONT lub panelem dystrybucyjnym
• Upewnij się, że długość kabla 70 m i średnica 2,0 mm są odpowiednie dla planowanego prowadzenia
• Zaplanuj dodatkową rurę ochronną, jeśli przyłącze będzie poprowadzone na zewnątrz
• Upewnij się, że instalatorzy dysponują narzędziami do spawania, jeśli konieczna jest integracja ze światłowodami budynku

Zalecenia

Używaj odpowiednich narzędzi do czyszczenia światłowodów i utrzymuj osłony laserowe LC/APC zamknięte do momentu ostatecznego połączenia. Podczas przeciągania kabla nie przekraczaj dopuszczalnych promieni gięcia dla włókien G.657.A2 i zamocuj puszkę przyłączeniową za pomocą zalecanych elementów mocujących, aby zapewnić stabilną i trwałą instalację.
