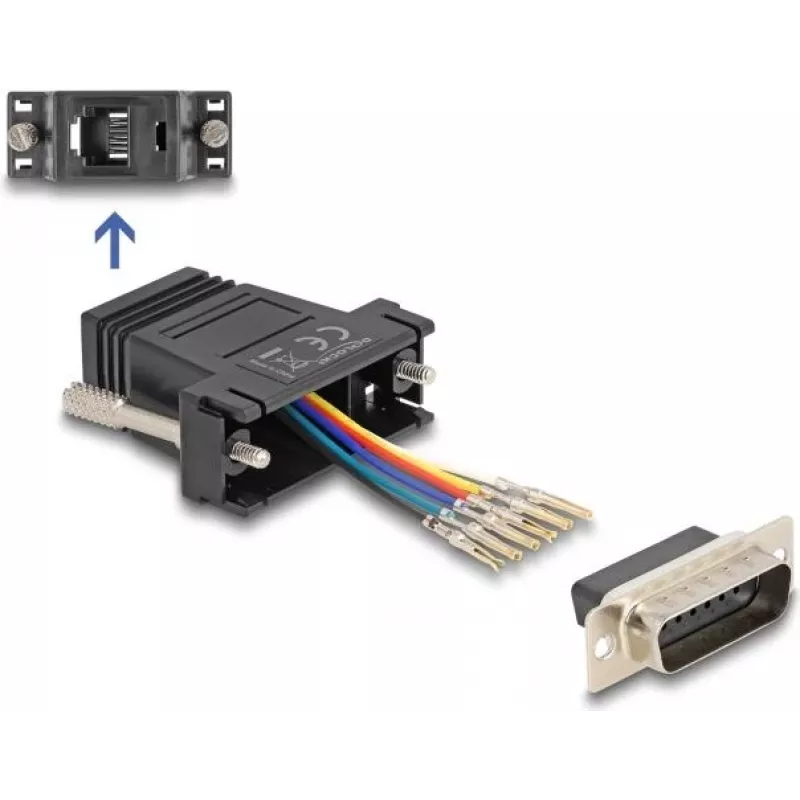

Zestaw montażowy D-Sub 15 pin męski na RJ12 żeński, DELOCK, czarny

Zestaw montażowy do konwersji złącza D-Sub 15 pin męskiego na złącze RJ12 żeńskie. Ten zestaw DELOCK umożliwia adaptację interfejsu 15-pinowego D-Sub do linii 6P6C (RJ12) dla okablowania szeregowego, sterującego lub telefonicznego. Obudowa i styki są dostarczane do samodzielnego okablowania, umożliwiając elastyczne przypisanie sygnałów i kompaktowe zakończenie RJ12. Kolor produktu: czarny.

Zalety

Zestaw obsługuje indywidualny przydział pinów, dzięki czemu sygnały mogą być mapowane zgodnie z wymaganiami projektu. Styki zatrzaskują się w obudowie D-Sub z lekkim kliknięciem, aby zapewnić niezawodny kontakt elektryczny. Konstrukcja zapewnia oszczędzające miejsce zakończenie żeńskie RJ12, zachowując jednocześnie znany format męski D-Sub 15 do montażu lub integracji z kablem. Takie podejście eliminuje potrzebę stosowania gotowych kabli i umożliwia dostosowanie na miejscu.

Zastosowanie

• Adaptacja sygnałów szeregowych między interfejsami D-Sub 15-pin a okablowaniem RJ12
• Panele sterownicze lub sprzęt przemysłowy, gdzie wymagane są kompaktowe zakończenia RJ12
• Łączenie w telefonii lub ISDN, które wymaga konwersji na złącze D-Sub 15
• Niestandardowe zestawy kablowe i naprawy w terenie

Kluczowe specyfikacje

• Konwersja złącza: D-Sub 15 pin męski na RJ12 (6P6C) żeński
• Odpowiednie typy kabli: RJ12 / 6P6C kabel telefoniczny lub danych
• Wkładanie styków: styki zatrzaskowe do zdefiniowanego przez użytkownika przydziału pinów
• Kolor obudowy: czarny
• Przeznaczenie: samodzielny montaż dla okablowania szeregowego, sterującego lub telefonicznego

Sposób użycia

Przygotuj kabel RJ12 i zdejmij końcówki przewodów na odpowiednią długość. Włóż poszczególne styki do obudowy D-Sub 15 zgodnie z wymaganym mapowaniem pinów, upewniając się, że każdy styk zatrzaśnie się na swoim miejscu. Zamontuj zmontowane złącze do współpracującego urządzenia lub wiązki kablowej i sprawdź ciągłość oraz przypisanie sygnałów za pomocą testera przed uruchomieniem. Przestrzegaj standardowych środków ostrożności dotyczących wyładowań elektrostatycznych i upewnij się, że złącza są dokręcone lub zabezpieczone, aby zapobiec naprężeniom mechanicznym.

Zalecenia

Używaj tego zestawu montażowego w kontrolowanych środowiskach, gdzie mapowanie pinów jest zaplanowane i sprawdzone. Weryfikuj schematy połączeń i testuj połączenia po montażu. Unikaj narażania zmontowanego złącza na nadmierną wilgoć lub naprężenia mechaniczne; w razie potrzeby zabezpiecz kable odciążeniami naprężeniowymi.
