Zestaw montażowy D-Sub 15 styków męskich do RJ12 żeńskiego, DELOCK, niebieski

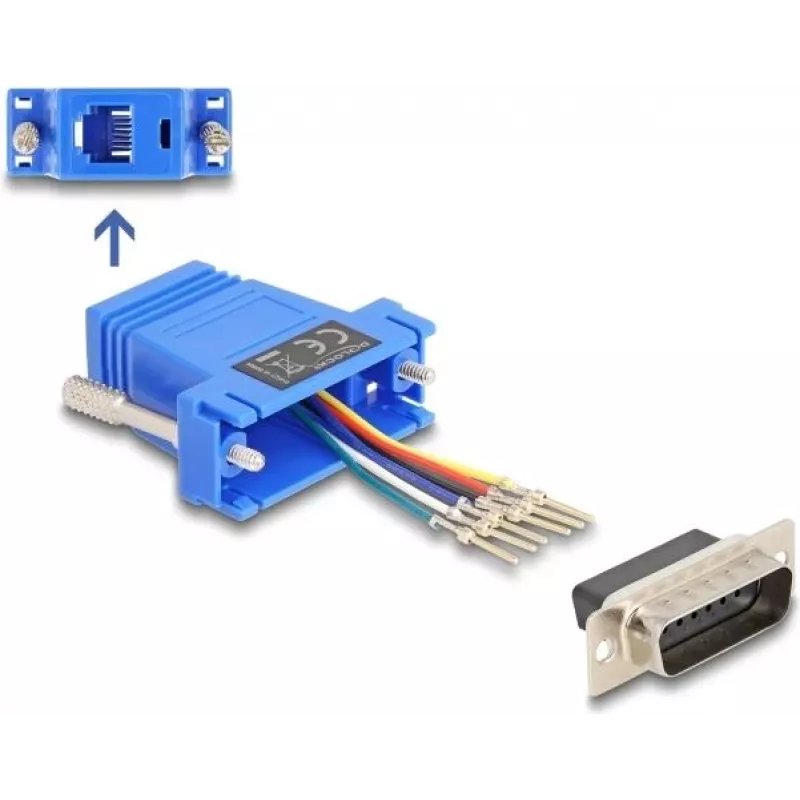

Zestaw montażowy DELOCK D-Sub 15 styków męskich do RJ12 żeńskiego w kolorze niebieskim umożliwia konwersję interfejsu D-Sub 15-stykowego na połączenie telefoniczne RJ12. Zestaw zawiera końcówkę męską D-Sub 15 oraz gniazdo żeńskie RJ12 przeznaczone do niestandardowych montaży kablowych, napraw i łączenia urządzeń. Styki D-Sub można włożyć do obudowy zgodnie z potrzebami okablowania i zatrzasnąć, zapewniając niezawodny kontakt, co umożliwia elastyczne przypisanie sygnałów podczas przedłużania szeregowego interfejsu D-Sub 15 za pomocą kabla ISDN, telefonicznego lub RJ12.

Zalety

Zestaw montażowy umożliwia precyzyjne, niestandardowe okablowanie interfejsu D-Sub 15 do RJ12, zapewniając elastyczność w konfiguracjach laboratoryjnych, naprawach DIY i dedykowanych rozwiązaniach kablowych. Konstrukcja styków zatrzaskowych zabezpiecza połączenia bez lutowania stałych obudów, a kompaktowa niebieska obudowa ułatwia identyfikację w wiązkach przewodów. Zestaw obsługuje elastyczne przypisanie styków, dzięki czemu można skonfigurować mapowanie sygnałów zgodnie z wymaganiami urządzenia.

Zastosowanie

• Przedłużanie lub adaptacja sprzętu D-Sub 15 do kabli RJ12/telefonicznych
• Niestandardowe montaże kablowe i naprawy na miejscu
• Konfiguracje laboratoryjne i prototypowanie, gdzie wymagane jest elastyczne przypisanie styków
• Łączenie urządzeń, gdy potrzebne jest kompaktowe, zatrzaskowe połączenie D-Sub do RJ12

Kluczowe specyfikacje

• Typ złącza (męskie): D-Sub 15-stykowe
• Typ złącza (żeńskie): gniazdo RJ12
• Kolor: niebieski
• Ilość: 1 sztuka
• Wkładanie styków: styki zatrzaskowe do indywidualnego przypisania styków

Sposób użycia

Określ wymagane mapowanie styków między stykami męskimi D-Sub 15 a stykami RJ12, następnie włóż odpowiednie styki do obudowy D-Sub zgodnie z planem okablowania. Poprowadź okablowanie RJ12 do gniazda żeńskiego i zabezpiecz styki zatrzaskowe, aż zatrzasną się na swoje miejsce, aby zapewnić niezawodny kontakt elektryczny. Sprawdź ciągłość i przypisanie sygnałów za pomocą multimetru lub testera przed ostateczną instalacją, aby potwierdzić poprawne okablowanie i uniknąć uszkodzenia podłączonych urządzeń.

Zalecenia

W celu uzyskania bezpiecznych i niezawodnych rezultatów należy używać odpowiednich przekrojów przewodów dla typu sygnału, chronić odsłonięte połączenia podczas testowania i potwierdzić wymagania dotyczące wyprowadzeń zarówno dla punktów końcowych D-Sub, jak i RJ12. Unikać nadmiernego naprężenia mechanicznego na zmontowanym złączu i przeprowadzać kontrole ciągłości przed zasileniem podłączonego sprzętu.
