Zestaw montażowy DeLOCK 65984 Zielony Plastik

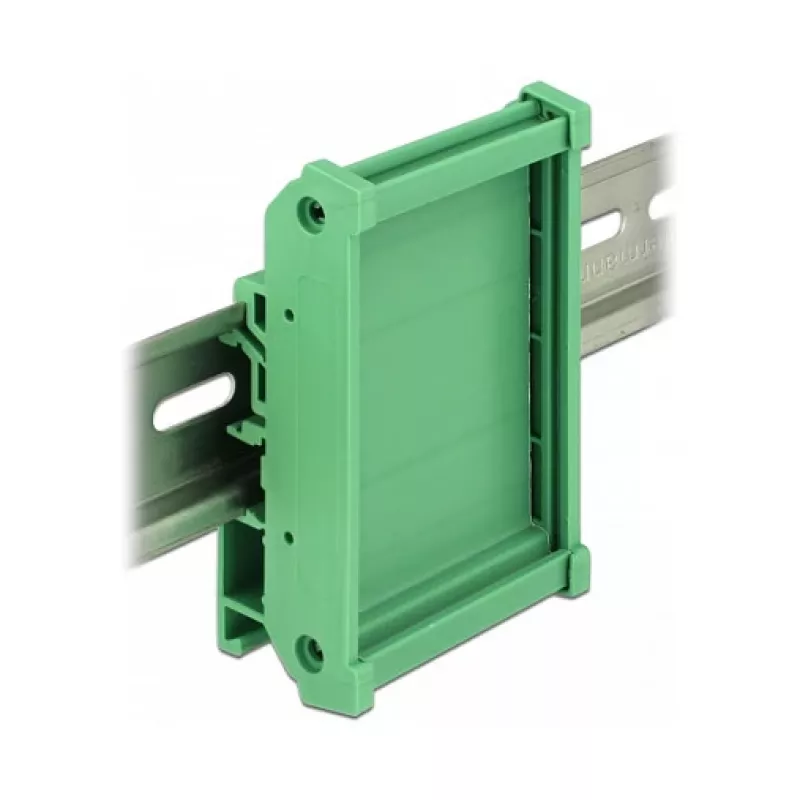

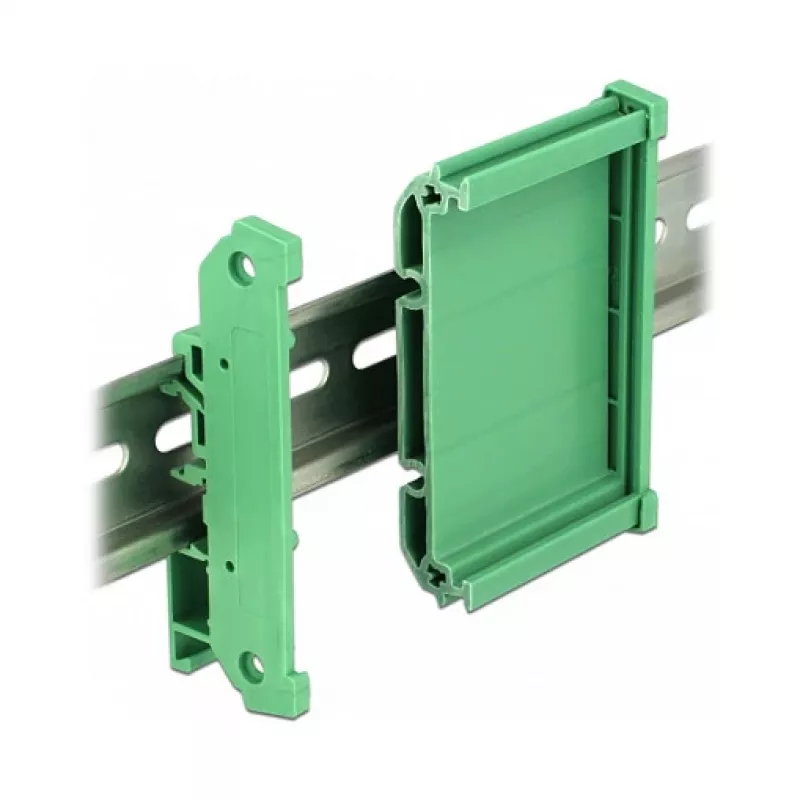

Uchwyt do płyt Delock na szynę DIN o długości 10 cm to zielone plastikowe akcesorium montażowe przeznaczone do mocowania płytek drukowanych o szerokości 72 mm. Zatrzaskuje się na standardowych szynach DIN 15 mm lub 35 mm i można go przyciąć do wymaganej długości; po przycięciu obie zaślepki można ponownie zamocować, aby uzyskać estetyczne wykończenie montażu.

Zalety

Uchwyt wykonany jest z wytrzymałego zielonego plastiku, który zapewnia lekkie, a jednocześnie stabilne podparcie dla płytek drukowanych. Umożliwia montaż zarówno na szynach DIN 15 mm, jak i 35 mm oraz pozwala na indywidualne skrócenie w celu dopasowania do różnych rozmiarów płytek lub obudów. Ponownie mocowane zaślepki przywracają schludny wygląd i chronią przycięte krawędzie po zmianie rozmiaru.

Zastosowanie

• Mocowanie płytek PCB o szerokości 72 mm na szynach DIN
• Szafy sterownicze elektryczne i elektroniczne
• Prototypowanie i produkcja małoseryjna wymagająca montażu na szynie
• Obudowy, w których potrzebny jest krótki, niestandardowy uchwyt do płytek

Kluczowe specyfikacje

• Marka: DELOCK
• Model / MPN: 65984
• EAN: 4043619659845
• Materiał: zielony plastik
• Montaż: szyna DIN 15 mm lub 35 mm
• Przeznaczona szerokość płytki: 72 mm
• Długość: 100 mm (możliwość indywidualnego skrócenia)

Sposób użycia

Zmierz wymaganą długość, aby pomieścić płytkę PCB i zaznacz na uchwycie miejsce przycięcia. Skróć plastikowy uchwyt za pomocą odpowiedniego narzędzia tnącego, a następnie usuń ostre zadziory. Zatrzaśnij uchwyt na szynie DIN 15 mm lub 35 mm, wsuń płytkę drukowaną w szczelinę uchwytu i zamocuj obie zaślepki, aby zakryć przycięte końce, zapewniając pewne mocowanie i bardziej estetyczny wygląd.

Zalecenia

Podczas cięcia uchwytu noś rękawice ochronne i okulary ochronne oraz używaj piłki o drobnych zębach lub noża do plastiku, aby uzyskać prostą krawędź. Upewnij się, że płytka PCB jest w pełni podparta na całej długości i unikaj nadmiernej siły podczas wkładania płytki, aby zapobiec odkształceniu plastiku.
