Zestaw montażowy DeLOCK 65986 zielony plastik

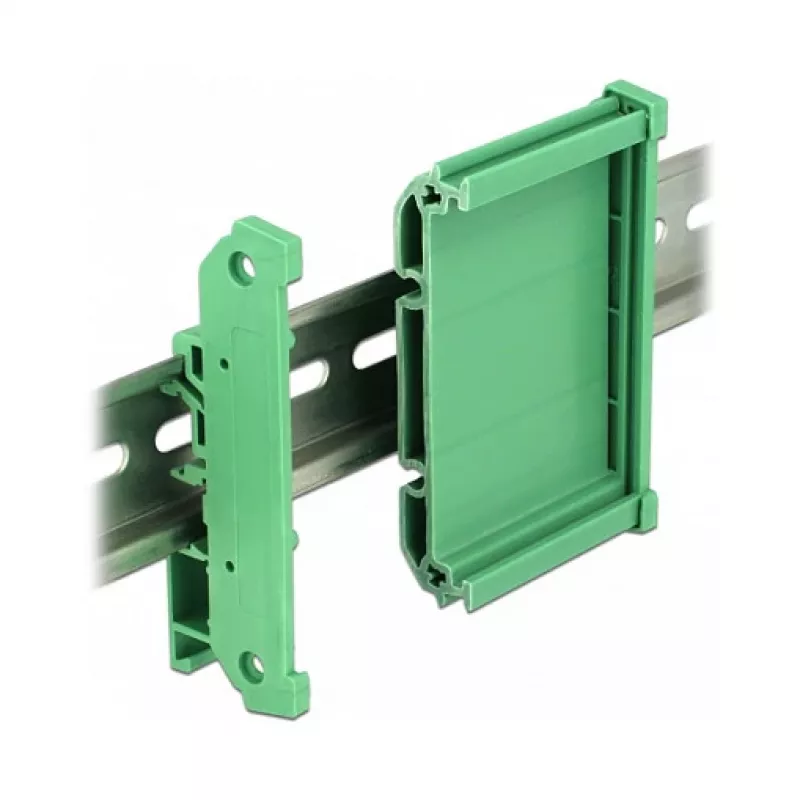

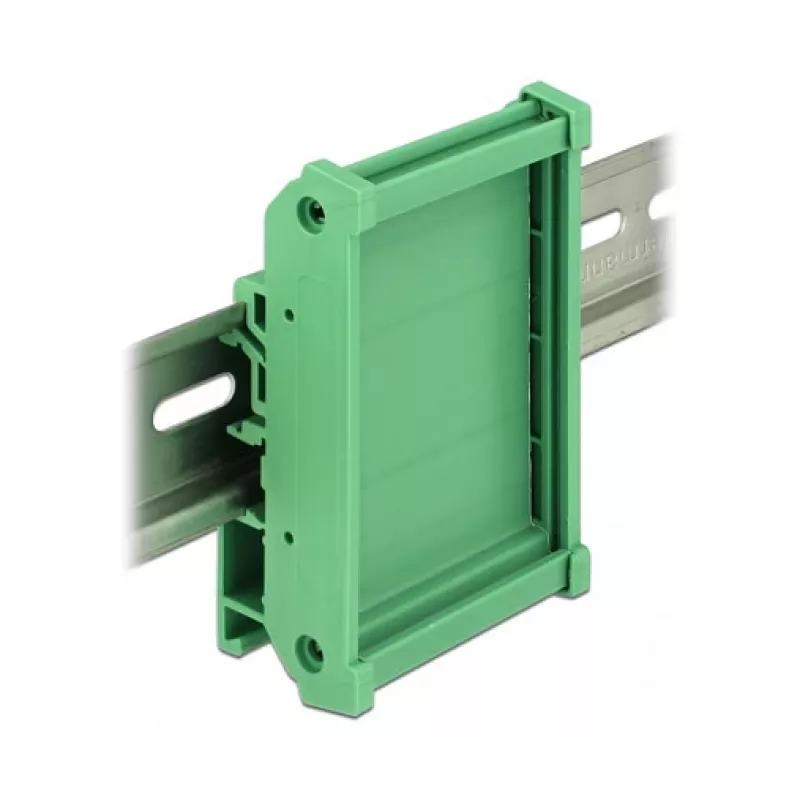

Uchwyt na płytki drukowane Delock do szyny DIN o długości 20 cm to zielony plastikowy element montażowy, który utrzymuje płytki drukowane o szerokości 72 mm i mocuje się do standardowych szyn DIN 15 mm lub 35 mm. Uchwyt ma długość 20 cm i można go skrócić, aby dopasować do różnych głębokości instalacji; po przycięciu zdejmowane zaślepki można ponownie zamontować, aby chronić krawędzie płytki.

Zalety

Uchwyt Delock jest wykonany z wytrzymałego zielonego plastiku, który jest odporny na typowe naprężenia mechaniczne w szafach sterowniczych. Obsługuje płytki o stałej szerokości 72 mm i pasuje zarówno do szyn DIN 15 mm, jak i 35 mm, oferując elastyczny montaż. Uchwyt można przyciąć do wymaganej długości, a dzięki ponownie mocowanym zaślepkom zachowuje ochronę.

Zastosowanie

• Montaż płytek drukowanych o szerokości 72 mm na szynach DIN 15 mm lub 35 mm
• Instalacje PCB o niestandardowej długości, gdzie wymagany jest krótszy uchwyt
• Szafy elektryczne, panele sterownicze i obudowy przemysłowe

Najważniejsze dane techniczne

• Marka: DELOCK
• Model / MPN: 65986
• EAN: 4043619659869
• Materiał: zielony plastik
• Długość uchwytu: 20 cm (możliwość skrócenia)
• Obsługiwana szerokość PCB: 72 mm
• Kompatybilne rozmiary szyn DIN: 15 mm i 35 mm

Sposób użycia

Umieść płytkę drukowaną w uchwycie tak, aby PCB pasowała do szczeliny o szerokości 72 mm, a następnie zatrzaśnij uchwyt na wybranej szynie DIN 15 mm lub 35 mm, aż zablokuje się na miejscu. Jeśli wymagany jest krótszy uchwyt, zaznacz żądaną długość, ostrożnie przytnij uchwyt odpowiednim narzędziem i ponownie zamocuj dwie zaślepki, aby zakryć i chronić odsłonięte końce przed montażem.

Zalecenia

Przed instalacją upewnij się, że szerokość PCB wynosi 72 mm i sprawdź kompatybilność z rozmiarem szyny DIN. Podczas skracania uchwytu używaj odpowiednich narzędzi tnących i sprzętu ochronnego; upewnij się, że zaślepki są bezpiecznie zamocowane, aby uniknąć ostrych krawędzi lub niezamierzonego ruchu płytki.
