Zestaw montażowy DeLOCK 65987 zielony plastikowy

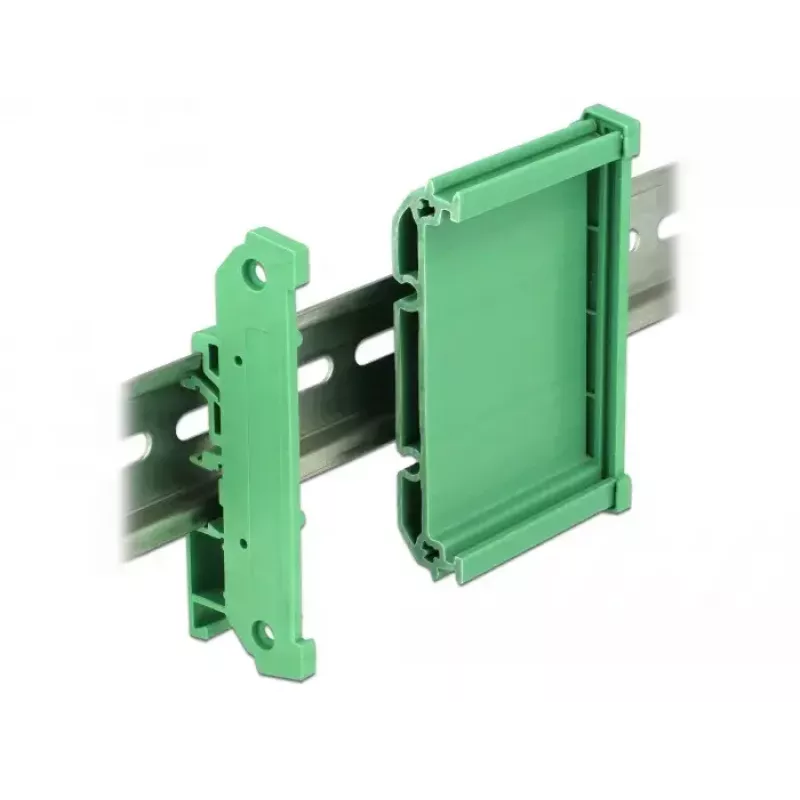

Uchwyt do płytek drukowanych Delock na szynę DIN o długości 25 cm to zielony plastikowy uchwyt montażowy przeznaczony do mocowania płytek drukowanych o szerokości 72 mm, montowany na szynach DIN 15 mm lub 35 mm. Uchwyt wykonany jest z wytrzymałego tworzywa sztucznego i może być skracany do niestandardowych długości; po przycięciu można ponownie zamontować dwie zaślepki końcowe, aby chronić krawędzie płytki.

Zalety

Uchwyt Delock zapewnia stabilne mechaniczne podparcie dla płytek drukowanych i jest kompatybilny z typowymi rozmiarami szyn DIN (15 mm i 35 mm). Jego konstrukcja z wytrzymałego zielonego tworzywa sztucznego zapewnia odporność na korozję i niską masę. Konstrukcja umożliwia indywidualne skracanie w celu dopasowania do różnych rozmiarów obudów, a zdejmowane zaślepki przywracają wykończoną krawędź po modyfikacji.

Nadaje się do

• Montażu pojedynczych płytek drukowanych o szerokości 72 mm
• Instalacji na szynach DIN 15 mm
• Instalacji na szynach DIN 35 mm
• Rozwiązań montażowych o niestandardowej długości po skróceniu uchwytu

Kluczowe dane techniczne

• Producent: DELOCK
• Numer katalogowy producenta (MPN): 65987
• EAN: 4043619659876
• Materiał: zielony plastik
• Długość: 25 cm (możliwość indywidualnego skrócenia)
• Obsługiwana szerokość płytki: 72 mm
• Kompatybilność z szyną DIN: 15 mm i 35 mm

Sposób użycia

Umieść płytkę drukowaną w uchwycie tak, aby płytka była wyrównana z szerokością podparcia 72 mm. Zatrzaśnij uchwyt na szynie DIN 15 mm lub 35 mm, upewniając się, że jest solidnie zamocowany. Jeśli wymagana jest krótsza długość, zaznacz żądany wymiar i przytnij uchwyt do odpowiedniego rozmiaru za pomocą odpowiedniego narzędzia tnącego; usuń zadziory i ponownie zamontuj dwie zaślepki końcowe, aby zakryć przycięte krawędzie przed ostateczną instalacją.

Zalecenia

Podczas skracania uchwytu należy nosić rękawice ochronne i okulary ochronne. Upewnij się, że szyna DIN i zamontowana płytka mieszczą się w granicach obciążeń mechanicznych plastikowego uchwytu i unikaj narażania uchwytu na nadmierne ciepło lub rozpuszczalniki chemiczne, które mogłyby osłabić materiał.
