Zestaw montażowy DeLOCK 65989 zielony plastik

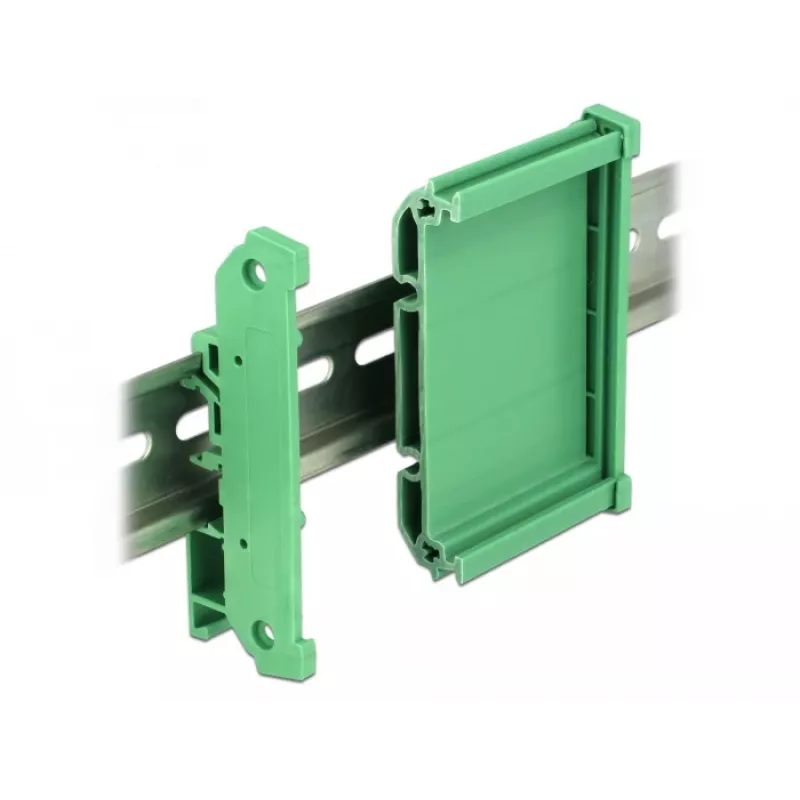

Uchwyt do płytek drukowanych Delock na szynę DIN o długości 5 cm to zielony plastikowy akcesorium montażowe przeznaczone do mocowania płytek drukowanych o szerokości 72 mm na standardowych szynach DIN 15 mm lub 35 mm. Uchwyt jest częściowo wstępnie uformowany do montażu na szynie i może być skracany, aby dopasować go do niestandardowych długości płytek; po przycięciu zaślepki końcowe można ponownie założyć, aby zabezpieczyć i wykończyć uchwyt.

Zalety

Zestaw montażowy wykonany jest z wytrzymałego zielonego plastiku, który jest odporny na zużycie i zapewnia stabilne osadzenie na szynach DIN 15 mm lub 35 mm. Pasuje do płytek drukowanych o szerokości do 72 mm i umożliwia indywidualną regulację długości poprzez skracanie uchwytu, a zdejmowane zaślepki końcowe przywracają estetyczne wykończenie po modyfikacji.

Zastosowanie

• Mocowanie płytek drukowanych (PCB) o szerokości do 72 mm
• Montaż elektroniki na szynach DIN 15 mm lub 35 mm
• Instalacje niestandardowe, w których uchwyt musi zostać skrócony do określonej długości

Kluczowe specyfikacje

• Marka: DELOCK
• Numer katalogowy producenta (MPN): 65989
• EAN: 4043619659890
• Materiał / kolor: zielony plastik
• Pasuje do szerokości PCB: 72 mm
• Montaż na szynach DIN o rozmiarach: 15 mm i 35 mm
• Długość: 5 cm (możliwość skrócenia)

Sposób użycia

Umieść uchwyt na szynie DIN (15 mm lub 35 mm) i włóż płytkę PCB tak, aby jej krawędzie pokrywały się ze szczelinami uchwytu przeznaczonymi dla szerokości 72 mm. Jeśli wymagany jest krótszy uchwyt, zaznacz żądaną długość, ostrożnie przytnij uchwyt odpowiednim narzędziem i ponownie załóż dwie zaślepki końcowe, aby zakryć przycięte końce i przywrócić profil montażowy. Upewnij się, że uchwyt jest pewnie zatrzaśnięty na szynie, a płytka PCB jest stabilnie osadzona przed włączeniem zasilania zespołu.

Zalecenia

Podczas skracania uchwytu używaj odpowiednich narzędzi tnących i noś sprzęt ochronny. Przed ostatecznym montażem sprawdź kompatybilność grubości płytki i prześwitu krawędzi z uchwytem. Upewnij się, że typ szyny (15 mm lub 35 mm) jest zgodny z punktem montażowym.
