Zestaw montażowy DeLOCK 86413 srebrny cynk

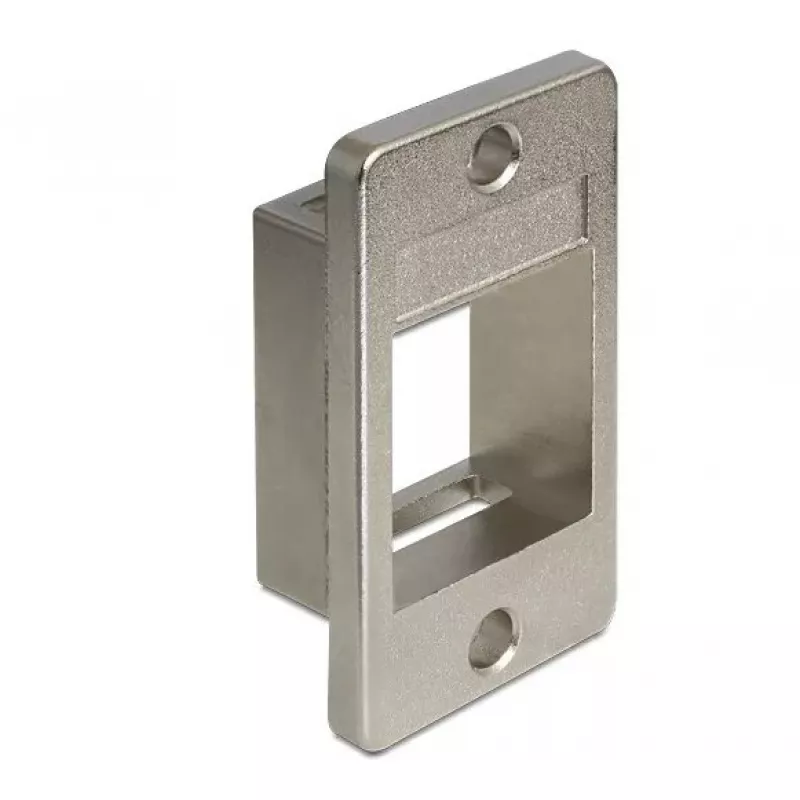

Ten zestaw montażowy Delock to odlewany ciśnieniowo z cynku uchwyt Keystone do zatrzaskowego montażu pojedynczego modułu Keystone. Pasuje do standardowych wymiarów Keystone i nadaje się do montażu w obudowach, skrzynkach lub panelach, zapewniając kompaktowe i trwałe rozwiązanie montażowe ze srebrnym wykończeniem.

Zalety

Uchwyt posiada zintegrowaną tabliczkę znamionową oraz dwa otwory na śruby do pewnego mocowania. Wykonany z odlewu ciśnieniowego cynku, oferuje stabilność mechaniczną i odporność na korozję w porównaniu z niektórymi alternatywami z tworzywa sztucznego. Standardowe wymiary wycięcia i portu zapewniają kompatybilność z powszechnie stosowanymi modułami Keystone.

Nadaje się do

• Montażu jednego modułu Keystone w obudowach elektronicznych
• Instalacji w panelach lub skrzynkach dla złączy sieciowych lub audio/wideo
• Naprawy lub modernizacji sprzętu wykorzystującego standardowe porty Keystone

Kluczowe specyfikacje

• Port Keystone (szer. x wys.): 19,2 x 14,9 mm
• Wymiary wycięcia w panelu (szer. x wys.): 16,8 x 22,8 mm
• Rozstaw otworów montażowych: 28,9 mm (dwa otwory)
• Materiał: odlew ciśnieniowy cynku
• Kolor produktu: srebrny
• Wymiary (dł. x szer. x wys.): 9,8 x 19,1 x 35,5 mm

Sposób użycia

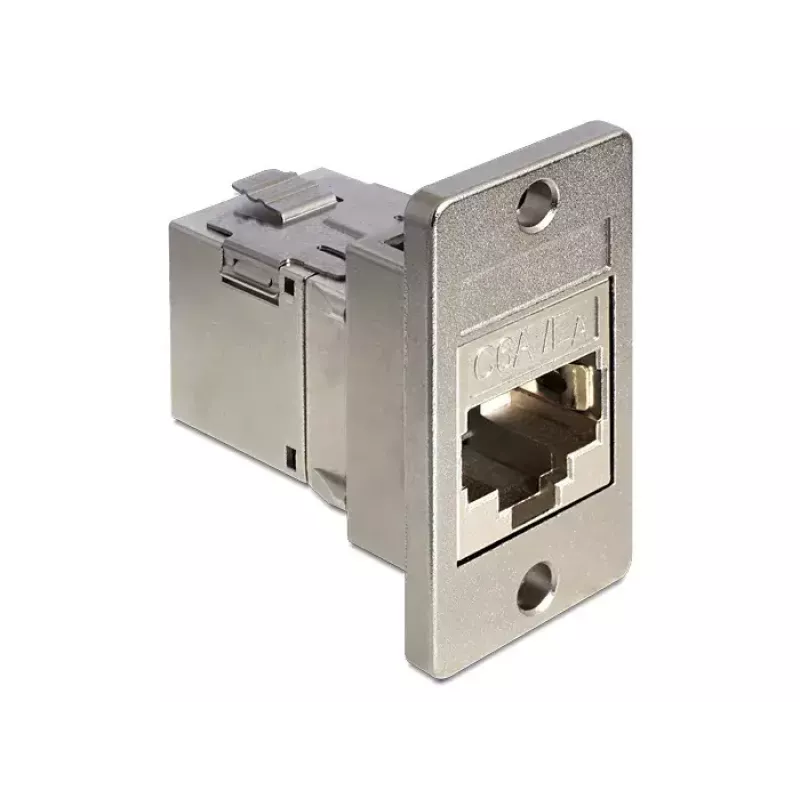

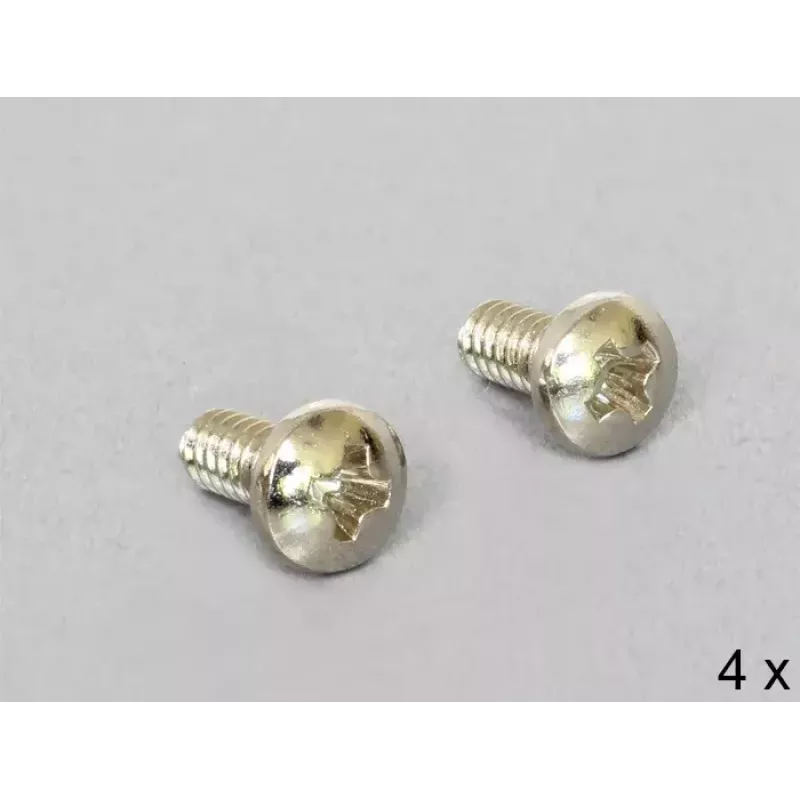

Wytnij otwór w panelu zgodnie z podanymi wymiarami wycięcia i dopasuj moduł Keystone do uchwytu. Zatrzaśnij moduł Keystone w uchwycie, aż kliknie na swoje miejsce. Umieść uchwyt w panelu lub obudowie i przymocuj go śrubami przez dwa otwory montażowe w rozstawie 28,9 mm.

Zalecenia

W celu niezawodnej instalacji użyj śrub odpowiednich do materiału panelu i unikaj nadmiernego dokręcania, aby zapobiec odkształceniu uchwytu lub panelu. Przed instalacją sprawdź kompatybilność modułu Keystone z portem o wymiarach 19,2 x 14,9 mm.
