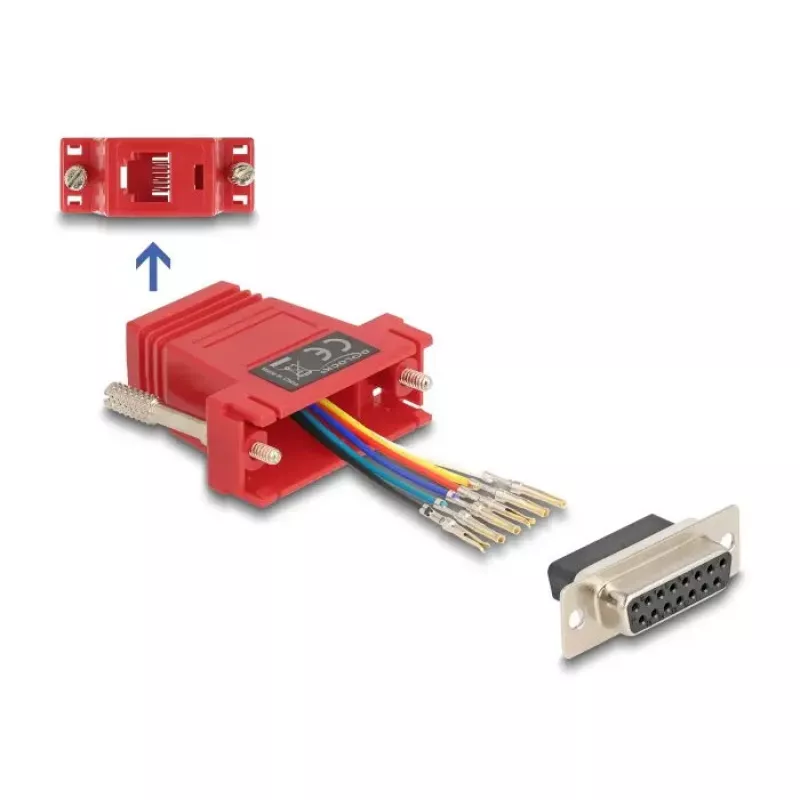

Zestaw montażowy DELOCK D-Sub 15-pin żeński do RJ12 żeński, czerwony

Ten czerwony zestaw montażowy DELOCK D-Sub 15-pin żeński do RJ12 żeński dostarcza części potrzebne do stworzenia kompaktowego adaptera między złączem HD15 (D-Sub 15) a kablem RJ12 6-pozycyjnym. Zestaw jest przeznaczony do niestandardowych połączeń kablowych, adaptacji sygnałowych lub szeregowych oraz napraw, gdzie wymagany jest interfejs D-Sub do RJ12. Styki mogą być indywidualnie rozmieszczone wewnątrz obudowy D-Sub, a gniazda zatrzaskują się, zapewniając stabilny kontakt elektryczny.

Zalety

Zestaw montażowy umożliwia elastyczne przypisanie pinów interfejsu D-Sub 15 do konkretnych potrzeb okablowania. Mechanizm zatrzaskowy zabezpiecza gniazda w obudowie D-Sub dla niezawodnego kontaktu bez lutowania bezpośrednio do osłony. Czerwona obudowa sprawia, że gotowy adapter jest wizualnie odróżnialny w środowiskach z wieloma kablami. Zestaw dostarczany jest jako rozwiązanie jednoczęściowe odpowiednie do samodzielnego montażu lub profesjonalnych napraw.

Zastosowanie

• Niestandardowe połączenia kablowe łączące porty HD15 D-Sub z liniami RJ12
• Kierowanie sygnałów lub adaptacje szeregowe przy użyciu kabli telefonicznych/ISDN
• Naprawa lub wymiana uszkodzonych adapterów D-Sub na RJ12
• Prototypowanie i niskonakładowe, lokalne modyfikacje złączy

Kluczowe specyfikacje

• Typ złącza (jeden koniec): D-Sub 15-pin, żeński (HD15)
• Typ złącza (drugi koniec): RJ12, żeński (6-pozycyjny)
• Kolor obudowy: czerwony
• Opakowanie: zestaw montażowy, zawiera komponenty dla jednego adaptera
• Metoda wprowadzania styków: gniazda zatrzaskowe umożliwiające indywidualne przypisanie pinów

Sposób użycia

Przygotuj kabel RJ12, zdejmując zewnętrzną osłonę i zakańczając przewody zgodnie z wymaganiami. Rozmieść wkładki stykowe D-Sub w obudowie według pożądanego przypisania pinów, a następnie wciśnij gniazda RJ12 i D-Sub do obudowy, aż klikną. Przed podłączeniem do sprzętu sprawdź ciągłość i poprawność okablowania za pomocą multimetru. Postępuj zgodnie z obowiązującymi procedurami bezpieczeństwa dla linii sygnałowych i szeregowych oraz upewnij się, że złącza są mocno osadzone, aby uniknąć niestabilnego kontaktu.

Zalecenia

Używaj zestawu tylko do połączeń sygnałowych i szeregowych niskiego napięcia; unikaj narażenia na wilgoć i naprężenia mechaniczne w miejscu połączenia kabla z obudową. Przed zakończeniem montażu potwierdź mapowanie pinów w dokumentacji sprzętu, aby zapobiec błędnemu okablowaniu. Przy częstych cyklach podłączania/odłączania rozważ zastosowanie odciążenia przewodu lub zacisku kabla, aby przedłużyć żywotność.
