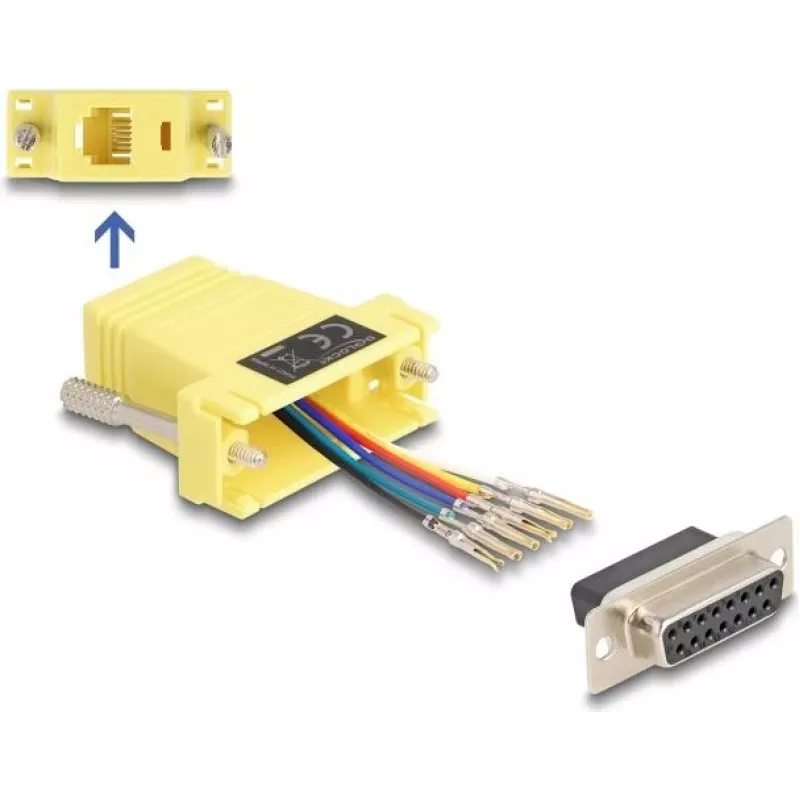

Zestaw montażowy DELOCK D-Sub 15 pin żeński na RJ12 żeński, żółty

Zestaw montażowy DELOCK D-Sub 15 pin żeński na RJ12 żeński, żółty przekształca 15-pinowe złącze D-Sub (styl VGA) żeńskie w interfejs RJ12 żeński. Zestaw jest przeznaczony do własnoręcznego montażu kabli i wymiany złączy, gdy D-Sub 15 musi zostać połączony z okablowaniem ISDN, telefonicznym lub RJ12. Styki są modułowe i można je wkładać do obudowy D-Sub zgodnie z wymaganym przypisaniem pinów; gniazda zatrzaskują się na miejscu, zapewniając bezpieczne połączenie elektryczne.

Zalety

Zestaw montażowy zapewnia elastyczne przypisanie sygnałów ze złącza D-Sub 15 do kabla RJ12, umożliwiając dostosowane okablowanie do kabli sterowniczych, trasowania sygnałów i modernizacji sprzętu. Modułowa konstrukcja styków upraszcza niestandardowe mapowanie pinów i wymianę bez konieczności lutowania, a gniazda zatrzaskowe zapewniają niezawodny kontakt i prosty montaż mechaniczny. Żółta obudowa ułatwia identyfikację adaptera w instalacjach wieloprzewodowych.

Nadaje się do

• Przekształcania linii sygnałowych D-Sub 15 na RJ12 do okablowania ISDN lub telefonicznego
• Własnoręcznego montażu kabli i modernizacji w terenie
• Panelów sterowniczych i sprzętu wymagającego niestandardowego przypisania przewodów
• Wymiany uszkodzonych złączy, gdy preferowany jest interfejs RJ12

Kluczowe specyfikacje

• Typ złącza (wejście): D-Sub 15-pin żeńskie
• Typ złącza (wyjście): RJ12 żeńskie
• Kolor obudowy: żółty
• Przypisanie pinów: konfigurowalne przez użytkownika za pomocą styków modułowych
• Utrzymanie styku: gniazda zatrzaskowe dla pewnego połączenia mechanicznego i elektrycznego

Sposób użycia

Określ wymagane mapowanie sygnałów między D-Sub 15 a interfejsem RJ12, a następnie włóż styki modułowe do obudowy D-Sub zgodnie z tym mapowaniem. Zabezpiecz styki, aż zatrzasną się na swoim miejscu, aby zapewnić prawidłowe utrzymanie. Podłącz kabel RJ12 do gniazda żeńskiego RJ12. Sprawdź ciągłość za pomocą multimetru lub testera kabli przed oddaniem zestawu do użytku, aby potwierdzić prawidłowe okablowanie i integralność styków.

Zalecenia

Używaj zestawu w suchych pomieszczeniach i unikaj nadmiernego naprężenia mechanicznego zmontowanego złącza. Potwierdź przypisanie pinów i przetestuj zmontowany kabel w docelowych warunkach pracy. W przypadku instalacji z odsłoniętymi połączeniami rozważ zastosowanie odciążenia lub obejmy kablowej, aby zmniejszyć naprężenie złącza.
