Zestaw montażowy DeLOCK D-Sub 25 pin żeński na RJ45 żeński czerwony VGA RJ-45

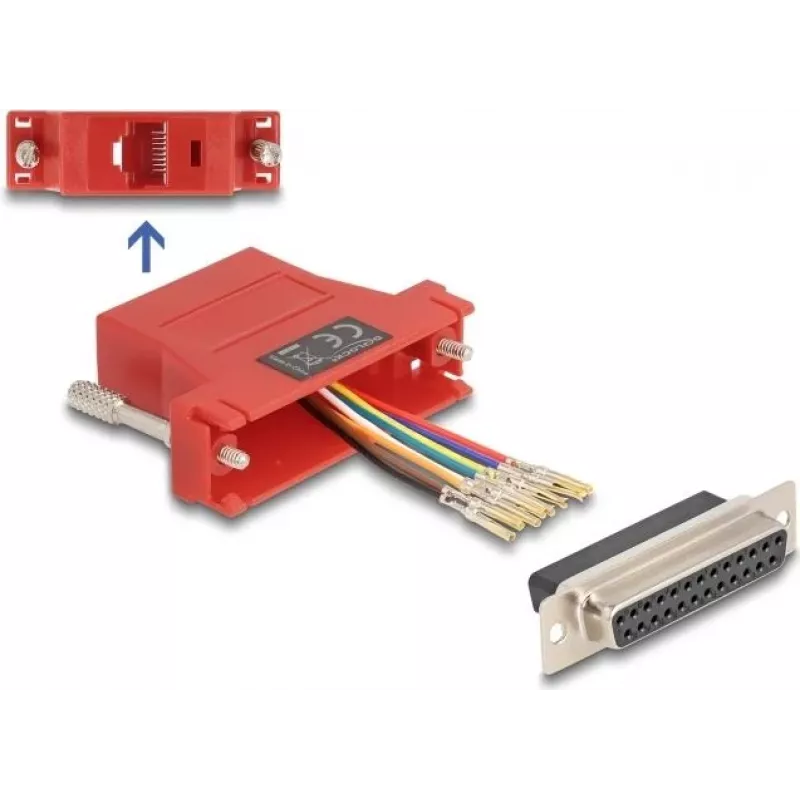

Ten adapter DeLOCK przekształca złącze D-Sub 25 pin żeńskie (VGA) na złącze RJ45 żeńskie, umożliwiając przedłużenie interfejsu szeregowego za pomocą kabla Kat.5 / 5e / 6. Kompaktowy zestaw montażowy (40 × 55 × 16 mm) jest dostarczany w czerwonej obudowie z wyjściem RJ45 i interfejsem hosta D-Sub 25 żeńskim i jest przeznaczony do niestandardowego przypisywania pinów przez instalatora.

Zalety

Zestaw umożliwia elastyczne przypisanie pinów, dzięki czemu można zrealizować dowolne wymagane mapowanie sygnałów szeregowych za pośrednictwem standardowego kabla sieciowego. Jego kompaktowy rozmiar i prosty montaż sprawiają, że jest wygodny w instalacjach o ograniczonej przestrzeni. Czerwona obudowa zapewnia wyraźną identyfikację wizualną.

Nadaje się do

• Przedłużania połączeń szeregowych D-Sub 25 za pomocą kabla Kat.5 / 5e / 6
• Niestandardowego mapowania pinów między D-Sub 25 i RJ45
• Scenariuszy instalacyjnych, w których wymagane są kompaktowe moduły adapterów

Kluczowe specyfikacje

• Marka: DELOCK
• Model / MPN: 67118
• EAN: 4043619671182
• Złącze A: D-Sub 25 pin żeńskie (interfejs hosta VGA)
• Złącze B: RJ45 żeńskie (wyjście)
• Kolor obudowy: czerwony
• Wymiary: 40 mm (Szer.) × 55 mm (Gł.) × 16 mm (Wys.)
• Typ kabla (wymagany): Kat.5 / 5e / 6

Jak używać

Zmontuj adapter zgodnie z dostarczoną instrukcją zestawu. Zakończ kabel Kat.5 / 5e / 6 złączem RJ45 i włóż końce przewodów do odpowiednich otworów złącza D-Sub 25 zgodnie z wybranym przypisaniem pinów. Upewnij się, że każdy przewód jest w pełni osadzony, a złącze zatrzaskuje się w obudowie. Na koniec podłącz żeńskie złącze D-Sub 25 do urządzenia hosta VGA/szeregowego, a RJ45 do odpowiedniego odcinka kabla.

Zalecenia

Przed podłączeniem przewodów sprawdź wymagany układ pinów dla podłączonych urządzeń. Używaj wysokiej jakości kabla Kat.5e lub Kat.6, aby zapewnić niezawodną transmisję sygnału i utrzymuj długość kabla w zalecanych granicach dla używanego protokołu szeregowego.
