Zestaw rozszerzający Cobbler ALLNET ALL-BRICK-0374 Akcesoria do płytki rozwojowej

Zestaw rozszerzający Cobbler ALLNET ALL-BRICK-0374 to akcesorium do płytki rozwojowej Brick’R’ knowledge, zawierające 19 klocków edukacyjnych wprowadzających w podstawowe komponenty i układy elektroniczne. Zestaw obrazuje kluczowe jednostki i operacje, a także nadaje się jako punkt wyjścia do długoterminowej nauki elektroniki oraz do dostosowywania lekcji do indywidualnych potrzeb.

Zalety

W skład zestawu wchodzi zrównoważony wybór elementów pasywnych i aktywnych — diody LED, rezystory, kondensatory, tranzystor i potencjometr — oraz klocki połączeniowe i trasujące, które umożliwiają budowanie zarówno prostych, jak i bardziej wymagających układów. Komponenty są zgodne z otwartym systemem edukacyjnym Brick’R’ knowledge, a zestaw jest lekki i łatwo go zintegrować z płytkami rozwojowymi za pomocą formatu rozszerzającego Cobbler.

Odpowiednie dla

• Początkujących uczących się podstawowych pojęć z elektroniki
• Warsztatów edukacyjnych i ćwiczeń klasowych
• Prototypowania prostych układów z systemem Brick’R’ knowledge
• Praktycznych demonstracji diod LED, rezystorów, kondensatorów, fotorezystorów i tranzystorów

Kluczowe specyfikacje

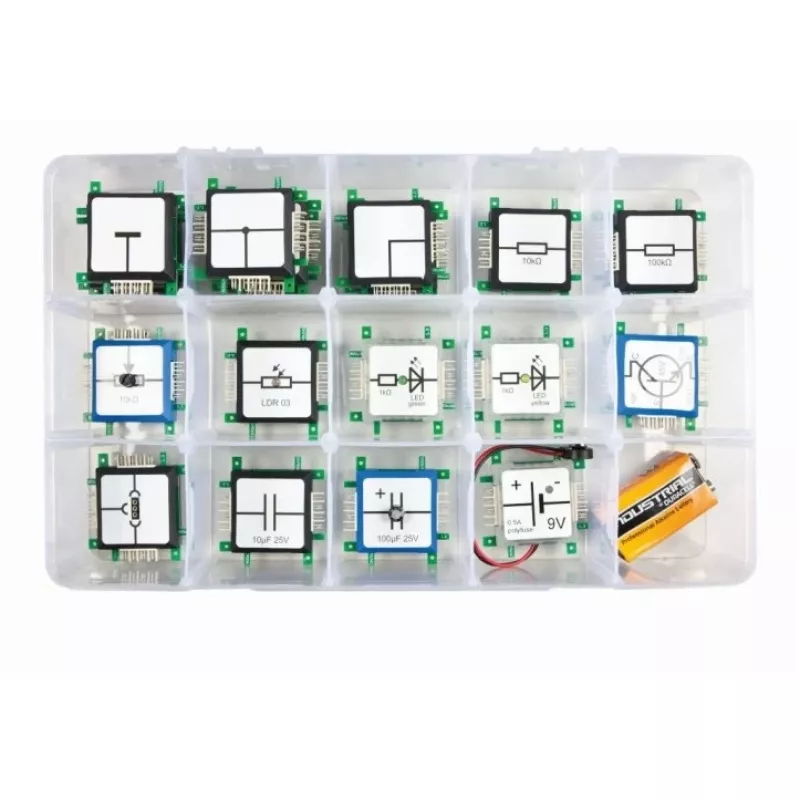

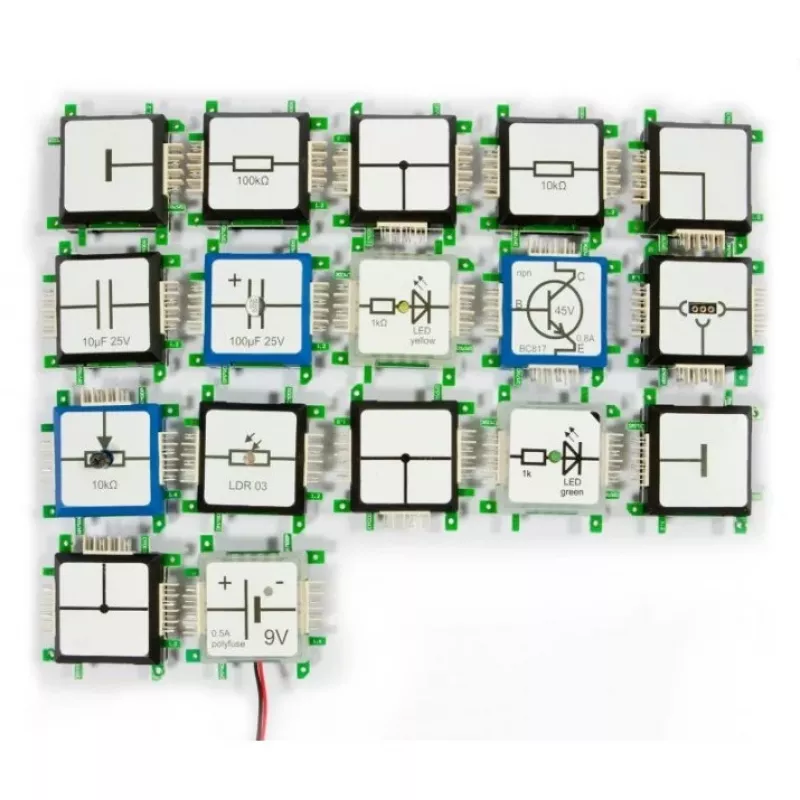

• Zawartość: 19 klocków (lista poniżej)
• Dołączone części: adapter baterii (113628), instrukcja zestawu podstawowego (116008), dioda LED żółta (113638), dioda LED zielona (113369)
• Klocki połączeniowe: 2 x klocek narożny linii (113632), 3 x klocek uziemienia linii (113630), 3 x rozgałęźnik T linii (113633), 1 x klocek uniwersalny (116009)
• Komponenty pasywne: potencjometr 10 kΩ (113654), rezystor 10 kΩ (113648), rezystor 100 kΩ (113649), fotorezystor LDR 03 (113655)
• Kondensatory: 1 x 10 µF 25 V (113667), 1 x 100 µF elektrolityczny 25 V (113669)
• Komponenty aktywne: tranzystor NPN BC817 (113657)
• Producent: ALLNET, MPN ALL-BRICK-0374, EAN 4038816115584
• Waga (ok.): 635 g

Jak używać

Skorzystaj z dołączonej instrukcji, aby wykonać ćwiczenia krok po kroku, które objaśniają, jak montować układy za pomocą klocków. Podłącz adapter baterii, aby zapewnić zasilanie, umieść diody LED, rezystory, kondensatory i tranzystor w odpowiednich gniazdach, a następnie użyj klocków połączeniowych do budowania ścieżek sygnałowych. Reguluj potencjometr i obserwuj zmiany na diodach LED lub fotorezystorze, aby poznać zasady dzielnika napięcia, ograniczania prądu i podstawowego przełączania tranzystorowego.

Zalecenia

Używaj zestawu na stabilnej, nieprzewodzącej powierzchni i przestrzegaj zasad bezpieczeństwa podczas pracy z bateriami i komponentami spolaryzowanymi. Zacznij od prostych układów z instrukcji przed przystąpieniem do bardziej złożonych konfiguracji i łącz ten zestaw rozszerzający Cobbler z kompatybilnymi modułami Brick’R’ knowledge lub płytkami rozwojowymi w celu rozszerzonych eksperymentów.
