Zestaw złączy XLR 5-pin EUROLITE 30208441 do LED IP PIX Strobe RGB CW WW

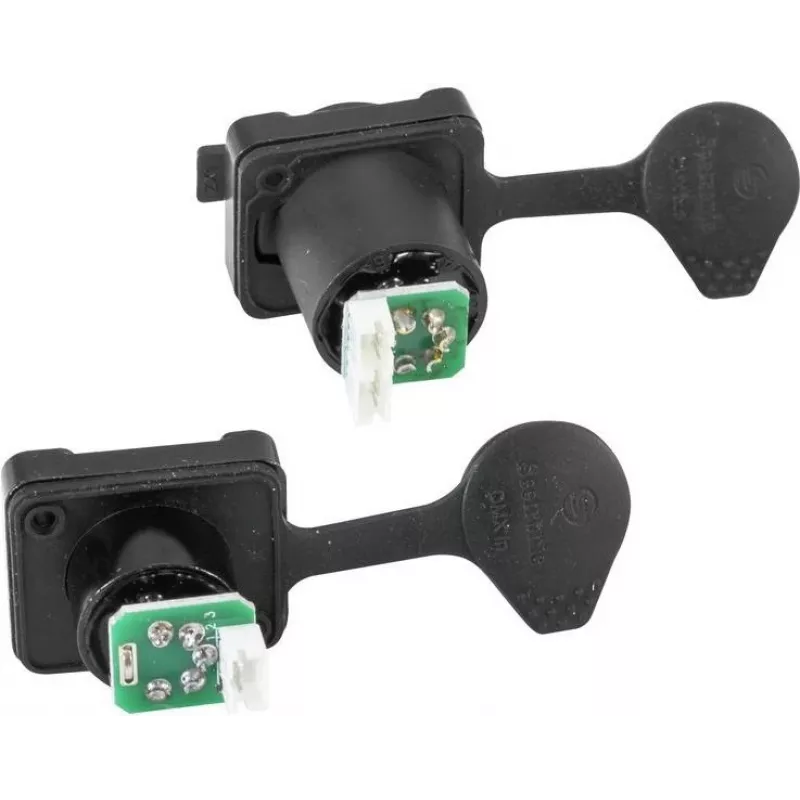

Zestaw złączy XLR 5-pin EUROLITE 30208441 do LED IP PIX Strobe RGB CW WW to dopasowana para 5‑pinowych wtyków i gniazd XLR opracowana do połączeń sygnałowych i zasilających w systemach oświetlenia scenicznego i architektonicznego. Zaprojektowany z myślą o kompatybilności z oprawami LED IP PIX Strobe oraz urządzeniami RGB/CW/WW wykorzystującymi okablowanie 5‑pinowe, zestaw umożliwia bezpieczną transmisję sygnałów sterujących i kompatybilne okablowanie zasilające tam, gdzie wymagany jest interfejs 5‑pinowy. Zestaw zapewnia kompaktowe dopasowanie mechaniczne, niezawodne styki oraz obudowę odpowiednią do prac instalacyjnych lub naprawczych w profesjonalnych i półprofesjonalnych systemach oświetleniowych.

Zalety

Zestaw złączy posiada znormalizowane styki 5‑pinowe dla spójnych połączeń elektrycznych i zmniejszonego ryzyka utraty sygnału. Niezawodne obudowy złączy oferują odciążenie przewodu i bezpieczne blokowanie, zapobiegając przypadkowemu rozłączeniu podczas pracy. Styki zostały zaprojektowane tak, aby utrzymywać niską rezystancję styku, zapewniając niezawodną transmisję sygnałów sterujących dla protokołów DMX lub zastrzeżonych protokołów pięciożyłowych. Komponenty są lekkie i łatwe w montażu, dzięki czemu nadają się zarówno do napraw polowych, jak i stałych instalacji.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Przygotuj kabel, zdejmując zewnętrzną osłonę i rozdzielając pięć żył. Wprowadź żyły do odpowiednich punktów styku wtyczki lub gniazda zgodnie ze schematem okablowania stosowanym w systemie oświetleniowym. Przylutuj lub zaciśnij każdą żyłę do styku zgodnie z wymaganiami, a następnie zamocuj obudowę i zastosuj odciążenie przewodu. Zamontuj gniazdo w panelu, korzystając z zalecanego wycięcia i elementów mocujących, zapewniając prawidłową orientację do łączenia z wtyczką. Po montażu sprawdź ciągłość i poprawną mapę pinów za pomocą multimetru lub testera sygnału przed podłączeniem urządzeń sterujących pod napięciem.

Zalecenia

Stosuj spójną numerację pinów i dokumentację okablowania podczas integracji zestawu złączy z istniejącym systemem. W przypadku instalacji DMX postępuj zgodnie z praktykami instalacyjnymi dotyczącymi ekranowania i uziemienia, aby zminimalizować zakłócenia. Unikaj wystawiania złączy na długotrwałe działanie wilgoci bez odpowiedniego uszczelnienia o stopniu IP lub osłon ochronnych; w przypadku użytkowania na zewnątrz zapewnij dodatkową ochronę środowiskową. Okresowo sprawdzaj styki i wymieniaj złącza wykazujące zużycie, korozję lub poluzowane mocowania, aby utrzymać niezawodne działanie.
