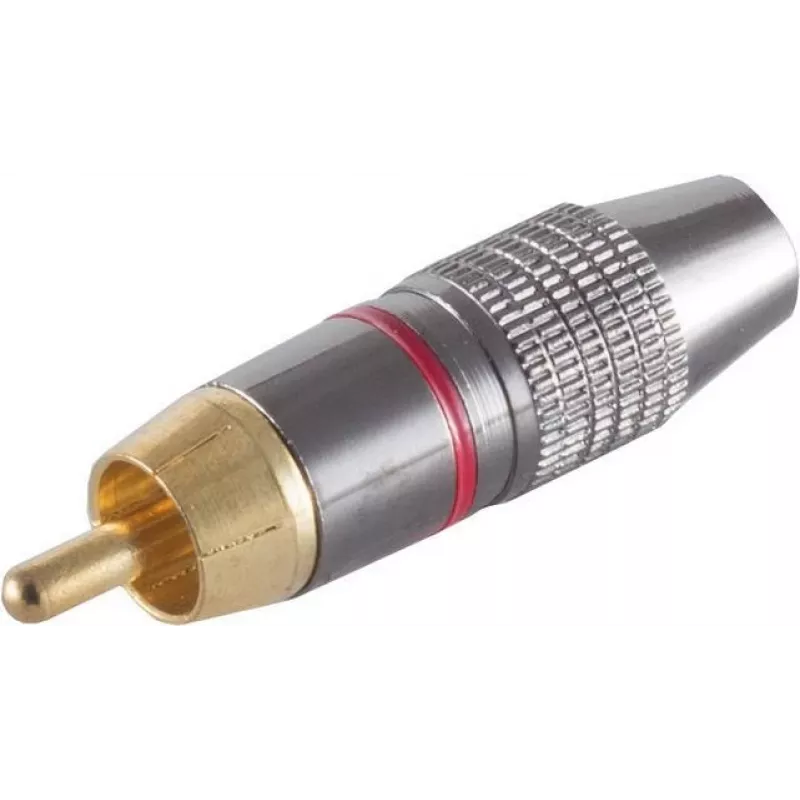

Złącze Cinch ShiverPeaks 52024-R pozłacane, czerwona obudowa

Złącze Cinch ShiverPeaks 52024-R to wtyk RCA (Cinch) z pozłacanymi stykami sygnałowymi i czerwoną obudową, przeznaczony do zarabiania kabli audio i wideo. Zapewnia odporne na korozję powierzchnie stykowe, co gwarantuje niezawodne przesyłanie sygnału analogowego, a kolorowa obudowa ułatwia szybką identyfikację kanałów. Złącze pasuje do standardowych gniazd RCA stosowanych w konsumenckim sprzęcie AV, komponentach hi-fi oraz w samodzielnie wykonywanych połączeniach kablowych, gdzie wymagane są stabilne połączenia niskoczęstotliwościowe i kompozytowe sygnały wideo.

Zalety

Pozłacane styki ograniczają utlenianie i zapewniają stałą przewodność w czasie, wspierając niskostratne przesyłanie sygnału analogowego. Wytrzymały metalowy korpus z czerwoną obudową zapewnia stabilność mechaniczną i łatwą identyfikację kanałów podczas instalacji lub konserwacji. Złącze jest kompaktowe i kompatybilne z typowymi średnicami kabli stosowanymi w konsumenckich i półprofesjonalnych systemach AV.

Zastosowanie

• Podłączanie konsumenckich urządzeń audio, takich jak odtwarzacze CD, wzmacniacze i amplitunery
• Zarabianie kompozytowych kabli wideo do sprzętu wideo standardowej rozdzielczości
• Samodzielne wykonywanie połączeń i naprawy w systemach hi-fi lub kina domowego
• Wymiana lub modernizacja zużytych wtyków RCA w istniejących połączeniach

Kluczowe specyfikacje

• Typ złącza: wtyk męski RCA (Cinch)
• Powłoka styków: pozłacane styki sygnałowe odporne na korozję
• Obudowa: metalowy korpus z czerwoną osłoną do identyfikacji kanałów
• Przeznaczone sygnały: analogowe audio i kompozytowe wideo
• Kompatybilność: standardowe gniazda RCA w sprzęcie konsumenckim i hi-fi
• Montaż: zakończenie lutowane lub zaciskane w zależności od przygotowania kabla (należy postępować zgodnie z metodą zalecaną dla kabla)

Sposób użycia

Przygotować kabel, zdejmując zewnętrzną powłokę i oddzielając żyłę środkową od ekranu zgodnie z wybraną metodą zakończenia. W przypadku lutowania cynować żyłę i ekran, wprowadzić je do styków złącza i nałożyć lutowie, aby utworzyć trwałe połączenia; upewnić się, że żadne luźne druciki nie powodują zwarć. W przypadku wariantu zaciskanego lub z wewnętrzną tuleją postępować zgodnie z instrukcją montażu złącza i używać zalecanego narzędzia do zaciskania, aby uzyskać pewne połączenie mechaniczne. Nasunąć czerwoną obudowę i dokręcić wszelkie śruby dociskowe lub kołnierze, aby zabezpieczyć odciążenie przewodu. Przed ostateczną instalacją sprawdzić ciągłość obwodu i sygnał z podłączonym sprzętem.

Zalecenia

Aby uzyskać najlepsze rezultaty, używać kabli o odpowiednich przekrojach przewodów do sygnałów audio/wideo oraz montować na czystych, wolnych od tlenków powierzchniach stykowych. Dopasować czerwoną obudowę do zamierzonego kanału lub funkcji, aby uniknąć błędnego poprowadzenia. Unikać nadmiernego zginania w pobliżu zakończenia oraz stosować właściwe odciążenie przewodu, aby przedłużyć żywotność złącza.
