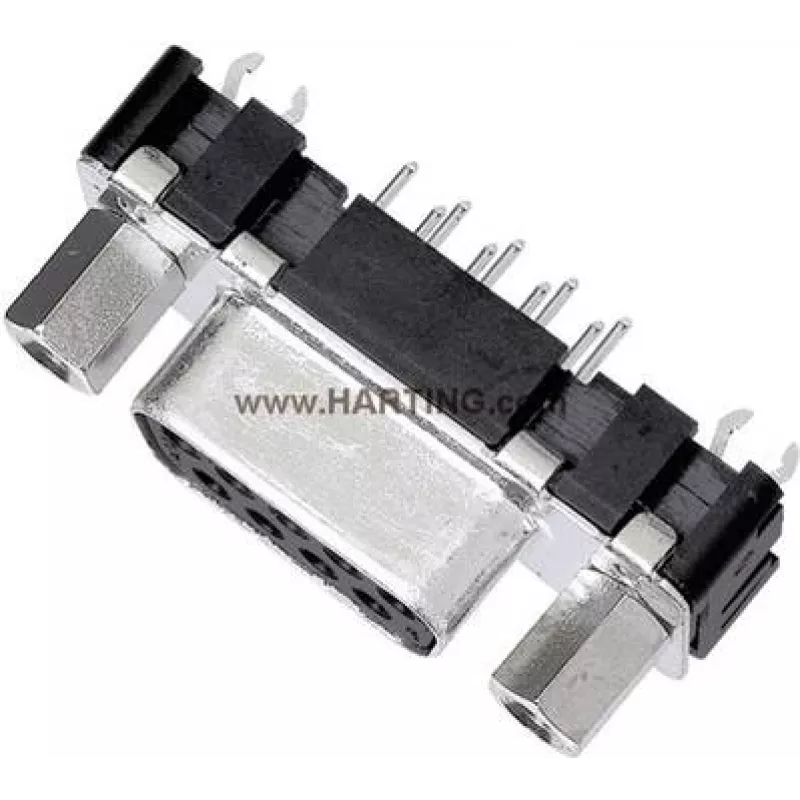

Złącze D-Sub Harting 09 66 251 6512, 15-stykowe do lutowania, orientacja 180°

Złącze Harting D-Sub 15-stykowe do lutowania, orientacja 180°, to interfejs D-Sub montowany przelotowo, przeznaczony do niezawodnych połączeń elektrycznych w urządzeniach sterowniczych i przemysłowych. Złącze oferuje 15 styków lutowanych w klasycznej obudowie D-Sub, odpowiednie do montażu panelowego lub w zespołach kablowych, gdzie wymagany jest standardowy interfejs D-Sub 15-stykowy. Jego orientacja 180° umożliwia pozycjonowanie styków lutowanych w celu montażu i prowadzenia przewodów w zastosowaniach o ograniczonej przestrzeni za płytką drukowaną lub panelem.

Zalety

To 15-stykowe złącze D-Sub do lutowania zapewnia stabilne mocowanie mechaniczne i bezpieczne lutowane połączenia elektryczne dla sygnałów i połączeń niskiej mocy. Orientacja styków 180° upraszcza prowadzenie przewodów na płytkach drukowanych lub wewnątrz obudów oraz poprawia dostępność podczas montażu. Wytrzymała metalowa obudowa D-Sub zapewnia ekranowanie i ochronę mechaniczną w środowiskach przemysłowych, a przelotowe styki lutowane tworzą trwałe złącza odporne na wibracje i wahania temperatury często występujące w okablowaniu sterowniczym i urządzeń.

Zastosowanie

• Szafy sterownicze i urządzenia automatyki przemysłowej
• Interfejsy montowane w panelach i panele czołowe urządzeń
• Zespoły kablowo-płytkowe wymagające standardowego 15-stykowego D-Sub
• Połączenia do dystrybucji sygnałów i komunikacji szeregowej

Kluczowe specyfikacje

• Typ złącza: D-Sub 15-stykowe, styki lutowane (montaż przelotowy)
• Orientacja: orientacja styków 180° do montażu od tyłu płytki drukowanej lub panelu
• Format styków: 15 styków odpowiednich do okablowania sygnałowego i niskiej mocy
• Obudowa: standardowa metalowa osłona D-Sub zapewniająca ochronę mechaniczną i podstawowe ekranowanie
• Styl montażu: montaż przelotowy do lutowania na płytce drukowanej lub do montażu w panelu z przylutowanymi przewodami

Sposób użycia

Przygotuj płytkę drukowaną lub panel z odpowiednim otworem i rozmieszczeniem styków dla montażu przelotowego, zapewniając prawidłowe wyrównanie dla orientacji 180°. Umieść złącze tak, aby metalowa obudowa przylegała równo do powierzchni panelu lub płytki drukowanej, a następnie przylutuj każdy styk zgodnie z standardowymi praktykami lutowania przelotowego. Po lutowaniu sprawdź złącza pod kątem całkowitego zwilżenia i wytrzymałości mechanicznej. W przypadku montażu w panelach zabezpiecz obudowę złącza odpowiednimi elementami montażowymi i sprawdź kompatybilność współpracy z odpowiadającą wtyczką D-Sub 15-stykową.

Zalecenia

Stosuj lutowie kompatybilne z topnikiem i lutownicę z kontrolowaną temperaturą, aby uzyskać jednolite złącza. Unikaj nadmiernych naprężeń mechanicznych na lutowanych przewodach, stosując odciążenie naciągu kabli i zapewnij ciągłość ekranowania, jeśli wymagana jest ochrona przed zakłóceniami elektromagnetycznymi.
